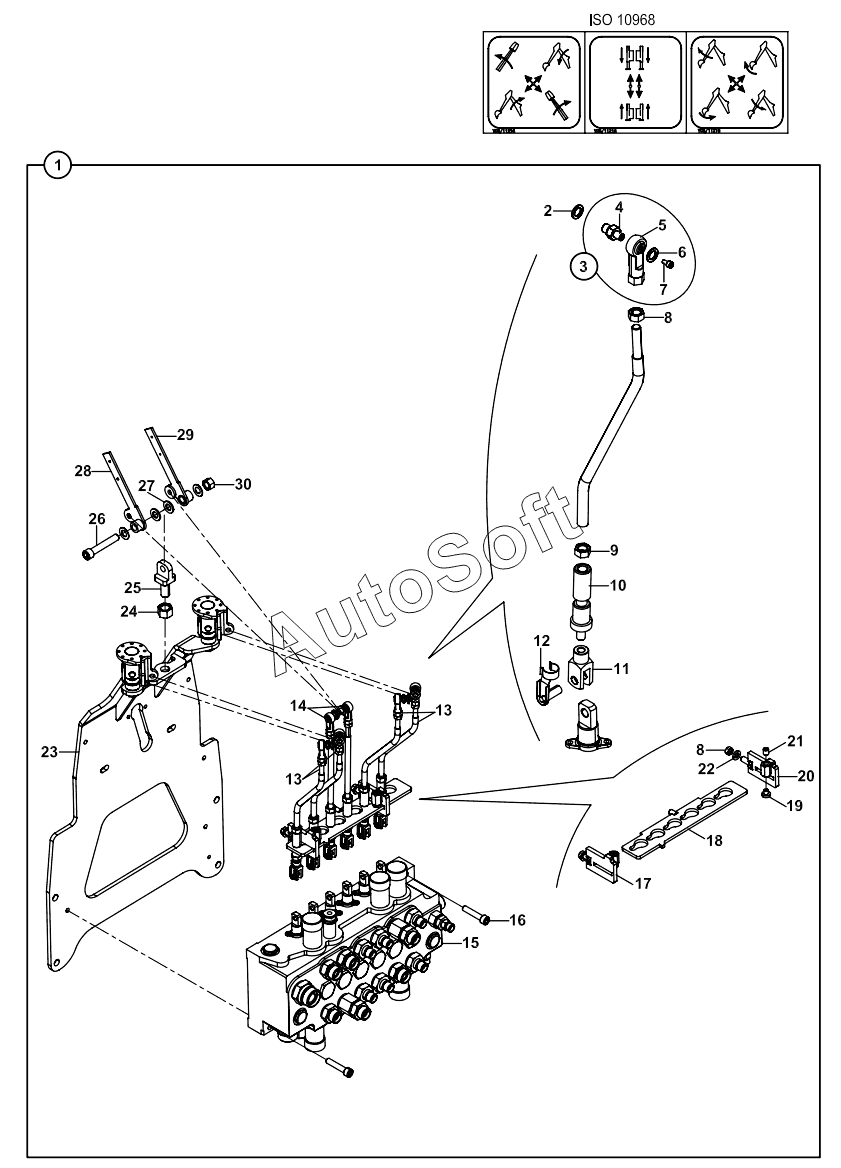

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2009). CONTROL MECHANISM, BACKHOE, (X- DIAGONAL), ISO 10968 125100 -
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***6 | CONTROL MECHANISM, BACKHOE | |
| 2 | N***9 | WASHER M10 | |
| 3 | 0***1 | ROD END | |
| 4 | 8***0 | PIN, JOINT | |
| 5 | F***0 | ROD END | |
| 6 | N***0 | WASHER | |
| 7 | N***4 | Bolt, Cylinder Head | |
| 8 | N***2 | Nut, Hex. | |
| 9 | N***6 | Nut | |
| 10 | 8***4 | Pin, clevis | |
| 11 | F***0 | Knurling Tool | |
| 12 | F***5 | Knuckle Pin | |
| 13 | 0***3 | Rod | |
| 14 | 0***4 | ROD | |
| 15 | B***E | BACKHOE CONTROL VALVE | |
| 16 | N***6 | BOLT M10x50 | |
| 17 | 0***6 | Plate | |
| 18 | 0***9 | Locking plate | |
| 19 | F***5 | FRICTION PLATE | |
| 20 | 0***7 | Plate | |
| 21 | N***4 | SETSCREW | |
| 22 | N***5 | WASHER M12 | |
| 23 | 0***4 | Mounting plate | |
| 24 | N***2 | Nut | |
| 25 | 0***5 | Handle | |
| 26 | N***4 | BOLT M12x70 | |
| 27 | N***1 | WASHER | |
| 28 | 0***0 | LEVER, LEFT | |
| 29 | 0***9 | LEVER, RIGHT | |
| 30 | N***2 | NUT M12 |
