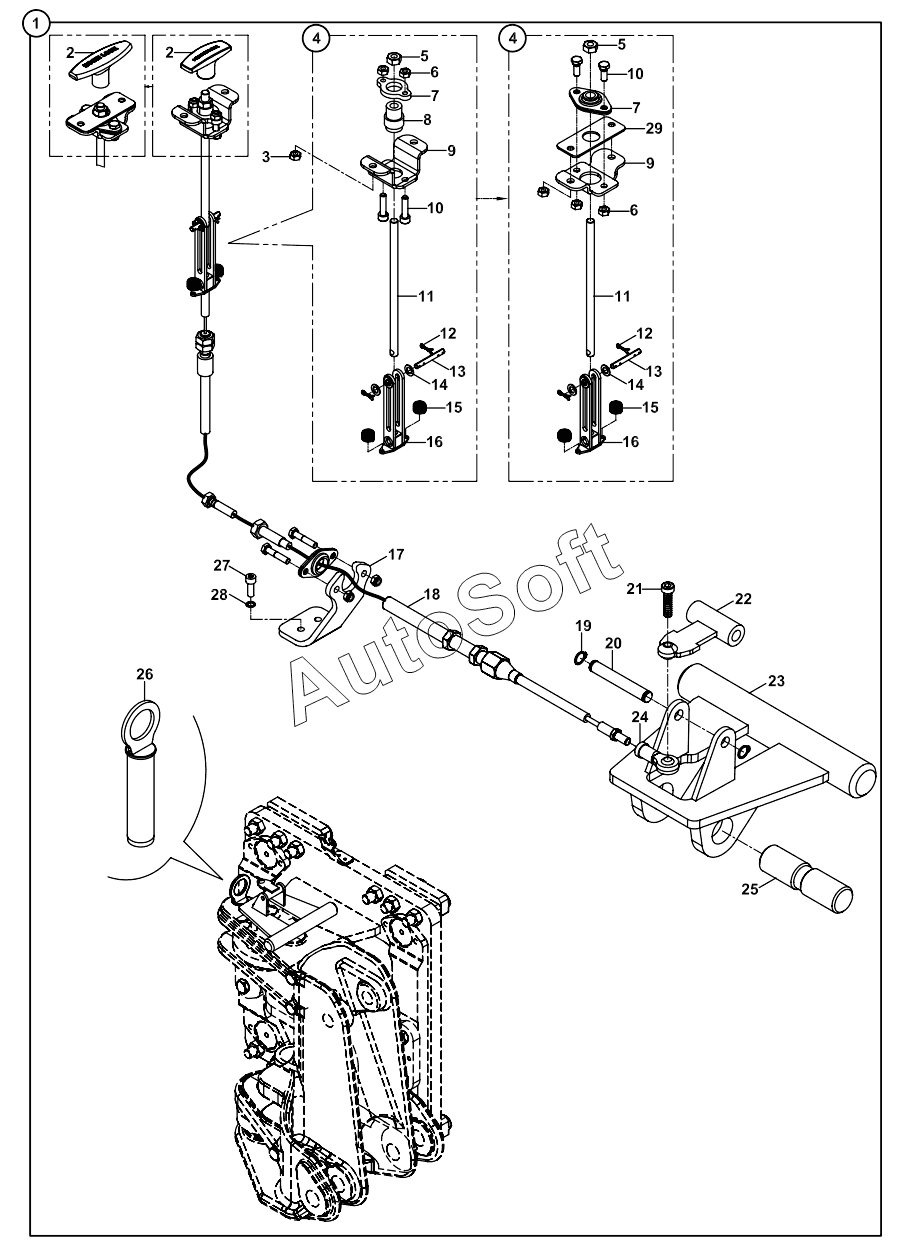

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2009). BOOM LOCKING AND MECHANISM 125100 -
1
2
2
3
4
4
5
5
6
6
7
7
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 020/12492 | 0***2 | PLATE | |
| 810/14485 | 8***5 | Locking, handle | |
| F99/60160 | F***0 | KNUCKLE, SPHERICAL | |
| N01/0221478 | N***8 | Bolt, Hex. | |
| 1 | 0***0 | BOOM LOCKING, ASSY | |
| 2 | 8***4 | LOCKING, HANDLE | |
| 3 | N***8 | Nut, Hex. | |
| 4 | 0***5 | Yoke- handle assy | |
| 5 | N***2 | Nut, Hex. | |
| 6 | N***8 | Nut m6 | |
| 7 | 0***0 | FOOT | |
| 8 | 8***0 | BUSHING | |
| 9 | 0***3 | PLATE | |
| 10 | N***6 | BOLT M6x35 | |
| 11 | 0***9 | Rod | |
| 12 | N***5 | Pin, Split | |
| 13 | 8***5 | Pin | |
| 14 | N***1 | Washer | |
| 15 | 8***0 | Spring | |
| 16 | 0***0 | Yoke | |
| 17 | 0***2 | PLATE | |
| 18 | F***9 | CABLE, COMPL. | |
| 19 | N***9 | Retaining ring | |
| 20 | 8***8 | PIN | |
| 21 | 8***8 | BOLT | |
| 22 | 0***8 | LOCK CONNECTING ADAPTER | |
| 23 | 0***0 | BOOM LOCKING | |
| 24 | F***0 | ROD END | |
| 25 | 8***0 | PIN | |
| 26 | 8***6 | PIN | |
| 27 | N***4 | Bolt | |
| 28 | N***3 | Washer, Pln. |
