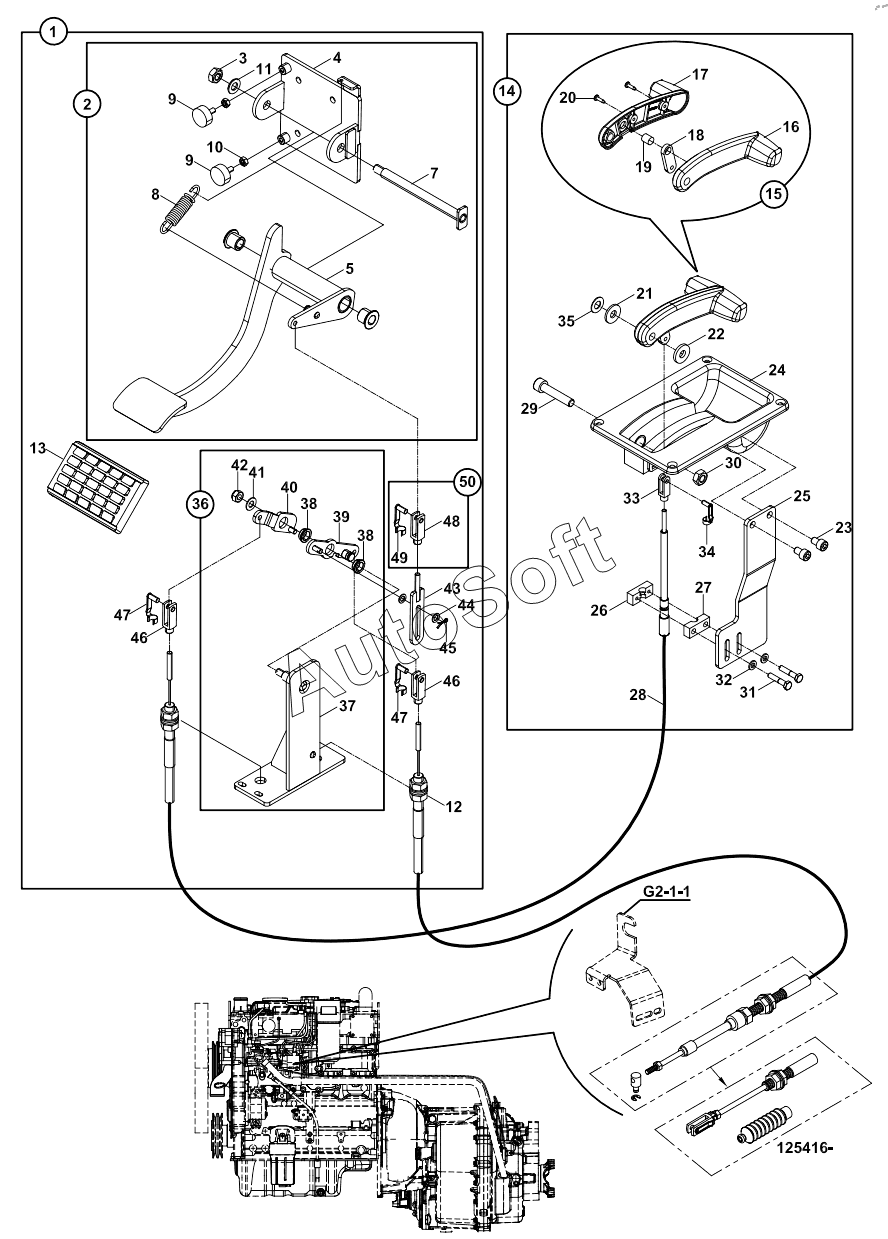

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2009). HAND THROTTLE AND ACCELERATOR PEDAL 125100 - 125646
38
38
26
27
28
29
30
31
32
33
34
35
36
37
25
39
40
41
42
43
44
45
46
46
47
47
48
49
50
13
2
3
4
5
7
8
9
9
10
11
12
12
1
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***8 | ACCELERATOR PEDAL MECHANISM | |
| 2 | 0***6 | Accelerator pedal mechanism assy | |
| 3 | N***6 | Nut | |
| 4 | 0***4 | Mounting bracket assy | |
| 5 | 0***2 | Pedal lever | |
| 6 | 8***8 | Bushing | |
| 7 | 8***2 | Pin assy | |
| 8 | 8***6 | Spring | |
| 9 | 8***7 | Cover | |
| 10 | N***8 | Nut, Hex. | |
| 11 | N***2 | Washer | |
| 12 | F***4 | KIT, THROTTLE CABLE | |
| 12 | F***5 | Kit, throttle cable | |
| 13 | 8***0 | PEDAL COVER | |
| 14 | 0***1 | HAND THROTTLE MECHANISM | |
| 15 | 0***2 | HAND THROTTLE ASSY | |
| 16 | F***5 | HAND THROTTLE RIGHT | |
| 17 | F***6 | HAND THROTTLE LEFT | |
| 18 | 0***6 | MOUNTING FORK | |
| 19 | 0***9 | PIN | |
| 20 | N***4 | Screw | |
| 21 | 8***0 | WASHER, Ш10x2,5 | |
| 22 | 8***2 | WASHER, Ш10x3,5 | |
| 23 | N***4 | BOLT M8x12 | |
| 24 | H***Y | HAND THROTTLE BODY | |
| 25 | 0***0 | Mounting bracket | |
| 26 | 8***0 | Clamp | |
| 27 | 8***1 | Clamp | |
| 28 | F***3 | Cable, hand throttle | |
| 29 | N***8 | Bolt, Cyl. Head | |
| 30 | N***6 | Nut, Hex. | |
| 31 | N***4 | Bolt, Cylinder Head | |
| 32 | N***3 | Washer, Pln. | |
| 33 | F***8 | Clevis | |
| 34 | F***3 | Pin, clevis | |
| 35 | N***8 | WASHER, M10 | |
| 36 | 0***7 | Lower mechanism assy | |
| 37 | 0***3 | Lower body assy | |
| 38 | 8***7 | Bushing | |
| 39 | 0***5 | Foot throttle bracket | |
| 40 | 0***6 | Hand throttle bracket | |
| 41 | N***4 | Washer | |
| 42 | N***2 | Washer, Pln. | |
| 43 | 0***1 | Rod assy | |
| 44 | N***1 | Washer | |
| 45 | N***5 | Pin, Split | |
| 46 | F***0 | Clevis | |
| 47 | F***1 | Pin, clevis | |
| 48 | F***1 | Clevis | |
| 49 | F***2 | Clevis, pin | |
| 50 | F***0 | Knurling Tool |
