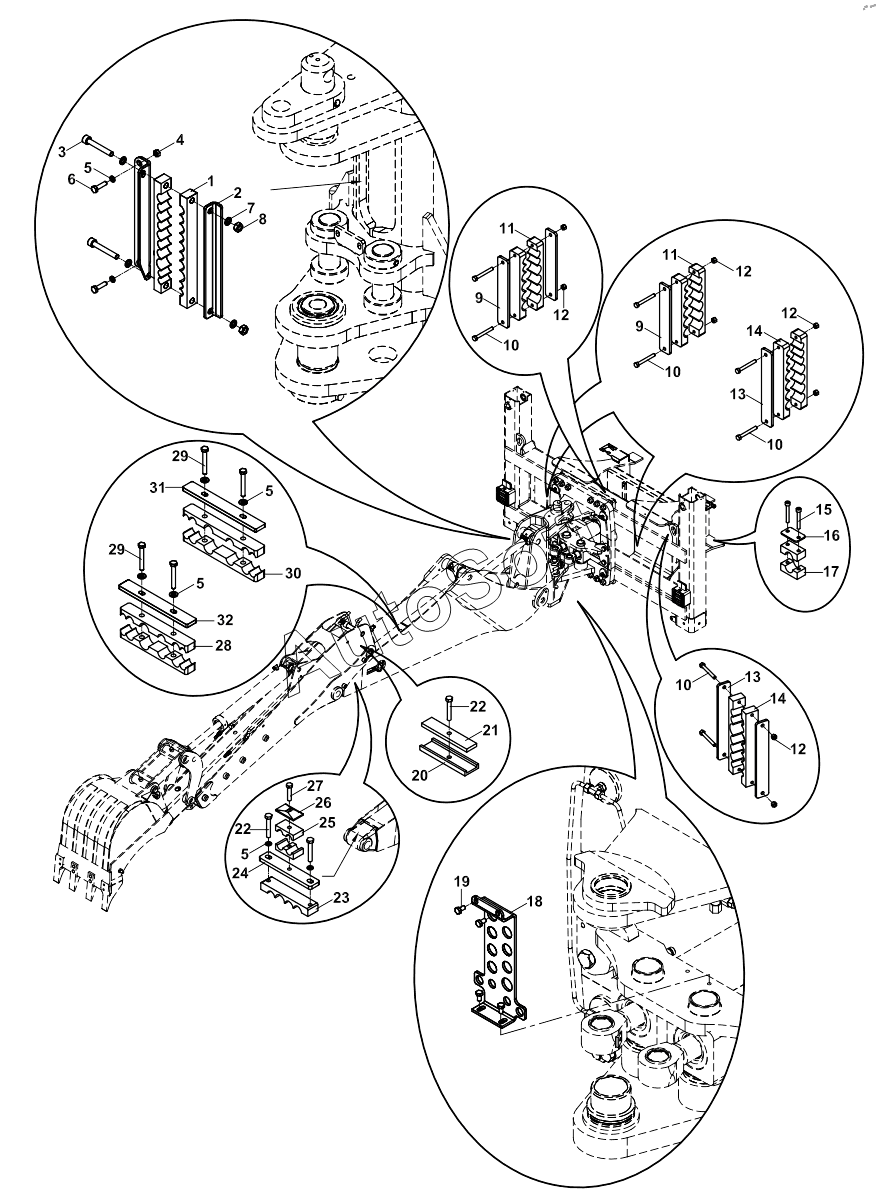

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2009). HOSE HOLDER SET, HYDRAULIC, TB+KT, BACKHOE 125323 -
1
2
3
4
5
5
5
5
6
7
8
9
9
10
10
10
10
11
11
12
12
12
12
13
13
14
14
15
15
16
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | N***0 | Hose holder, rubber | |
| 2 | 8***2 | HOSE HOLDER PLATE | |
| 3 | N***4 | BOLT M10x70 | |
| 4 | N***2 | Washer, Pln. | |
| 5 | N***1 | Washer, Pln. | |
| 6 | N***2 | Bolt, Hex. | |
| 7 | N***8 | Washer, Pln. | |
| 8 | N***6 | Nut | |
| 9 | 8***5 | HOSE HOLDER PLATE | |
| 10 | N***8 | BOLT M6x60 | |
| 11 | N***4 | Hose holder | |
| 12 | N***0 | Nut, Hex. | |
| 13 | 8***6 | HOSE HOLDER PLATE | |
| 14 | N***0 | HOSE HOLDER, RUBBER | |
| 15 | N***6 | BOLT M6x45 | |
| 15 | N***8 | Bolt, Cyl. Hd. | |
| 16 | 0***7 | COVER, CLAMP | |
| 17 | N***3 | CLAMP BODY | |
| 17 | N***3 | CLAMP BODY | |
| 18 | 0***0 | Adapter mounting | |
| 19 | N***8 | Bolt, Hex. | |
| 20 | 8***2 | CLAMP PROTECTION | |
| 21 | 8***4 | HOSE HOLDER | |
| 22 | N***0 | BOLT M8x50 | |
| 23 | N***3 | Hose holder, rubber | |
| 24 | 8***5 | HOSE HOLDER PLATE | |
| 25 | N***3 | CLAMP | |
| 26 | N***2 | COVER, CLAMP | |
| 27 | N***8 | BOLT M8x45 | |
| 28 | N***0 | Hose holder, rubber | |
| 29 | N***6 | Bolt, Hex. | |
| 30 | N***9 | Hose holder, rubber | |
| 31 | 8***8 | PIPE HOLDER | |
| 32 | 8***1 | PIPE HOLDER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
