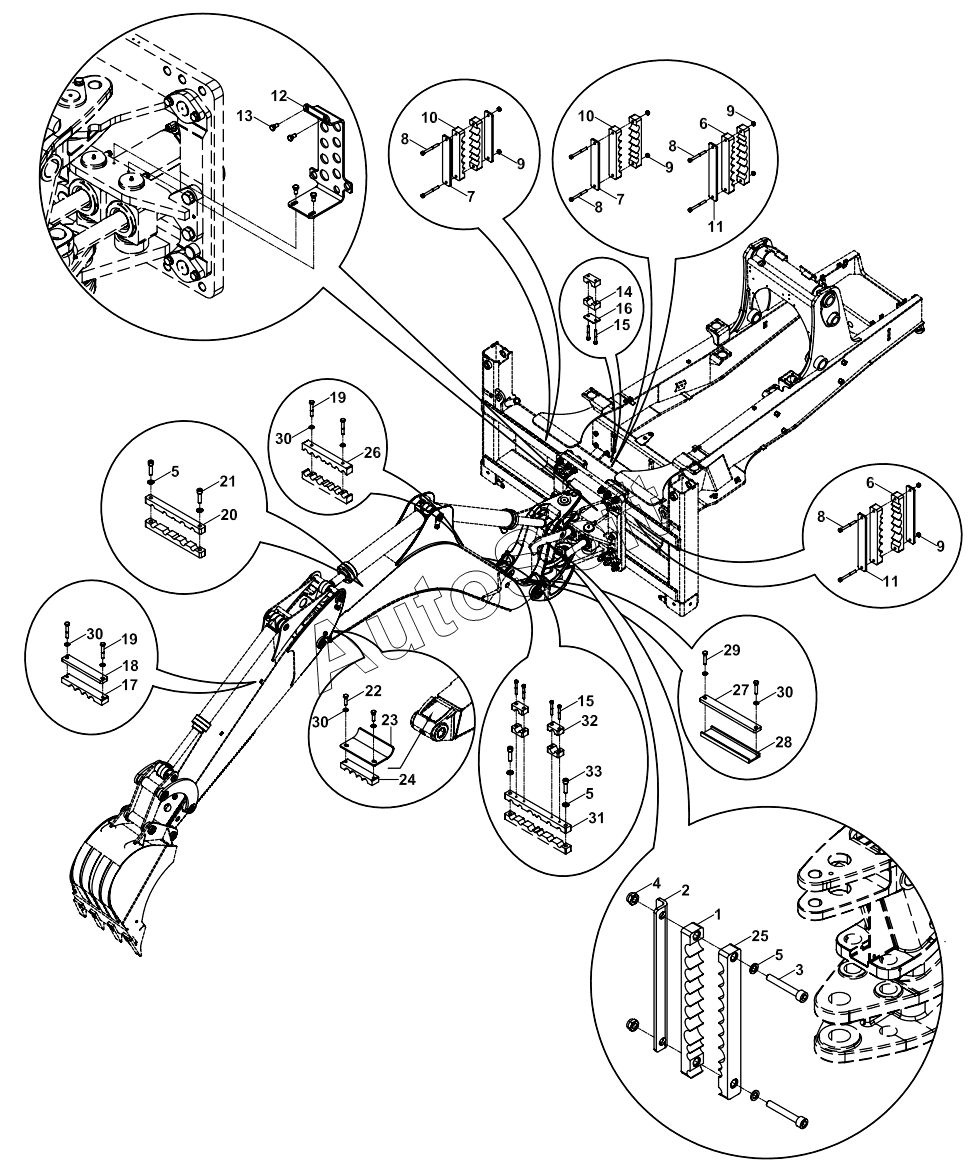

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2009). HOSE HOLDER SET, HYDRAULIC, NB+KT, BACKHOE, 3- AXIS 115001 -
26
18
19
19
20
21
22
23
24
25
17
27
28
29
30
30
30
30
31
32
33
1
16
15
15
14
13
12
11
11
10
10
9
9
9
9
8
8
8
8
7
7
6
6
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | N***1 | HOSE HOLDER, RUBBER | |
| 2 | 8***4 | HOSE HOLDER PLATE | |
| 3 | N***4 | BOLT M10x70 | |
| 4 | N***6 | Nut | |
| 5 | N***8 | Washer, Pln. | |
| 6 | N***1 | HOSE HOLDER, RUBBER | |
| 7 | 8***1 | Hose holder plate | |
| 8 | N***8 | BOLT M6x60 | |
| 9 | N***0 | Nut, Hex. | |
| 10 | N***2 | HOSE HOLDER, RUBBER | |
| 11 | 8***6 | HOSE HOLDER PLATE | |
| 12 | 0***8 | ADAPTER MOUNTING | |
| 13 | N***6 | BOLT, M8x16 | |
| 14 | N***3 | CLAMP BODY | |
| 15 | N***6 | BOLT M6x45 | |
| 16 | 0***7 | COVER, CLAMP | |
| 17 | N***2 | HOSE HOLDER, RUBBER, | |
| 18 | 8***7 | HOSE HOLDER PLATE | |
| 19 | N***0 | BOLT M8x50 | |
| 20 | 8***6 | CLAMP, PIPE HOLDER | |
| 21 | N***8 | BOLT M10x40 | |
| 22 | N***2 | BOLT M8x50 | |
| 23 | 8***6 | HOSE HOLDER PLATE | |
| 24 | N***1 | HOSE HOLDER, RUBBER, | |
| 25 | N***2 | HOSE HOLDER, RUBBER | |
| 26 | 8***1 | CLAMP, PIPE HOLDER | |
| 27 | 8***7 | HOSE HOLDER PLATE | |
| 28 | 8***3 | CLAMP PROTECTION | |
| 29 | N***6 | Bolt, Hex. | |
| 30 | N***7 | Washer, Pln. | |
| 31 | 8***0 | CLAMP, PIPE HOLDER | |
| 32 | N***3 | CLAMP BODY | |
| 33 | N***2 | BOLT M10x40 |
