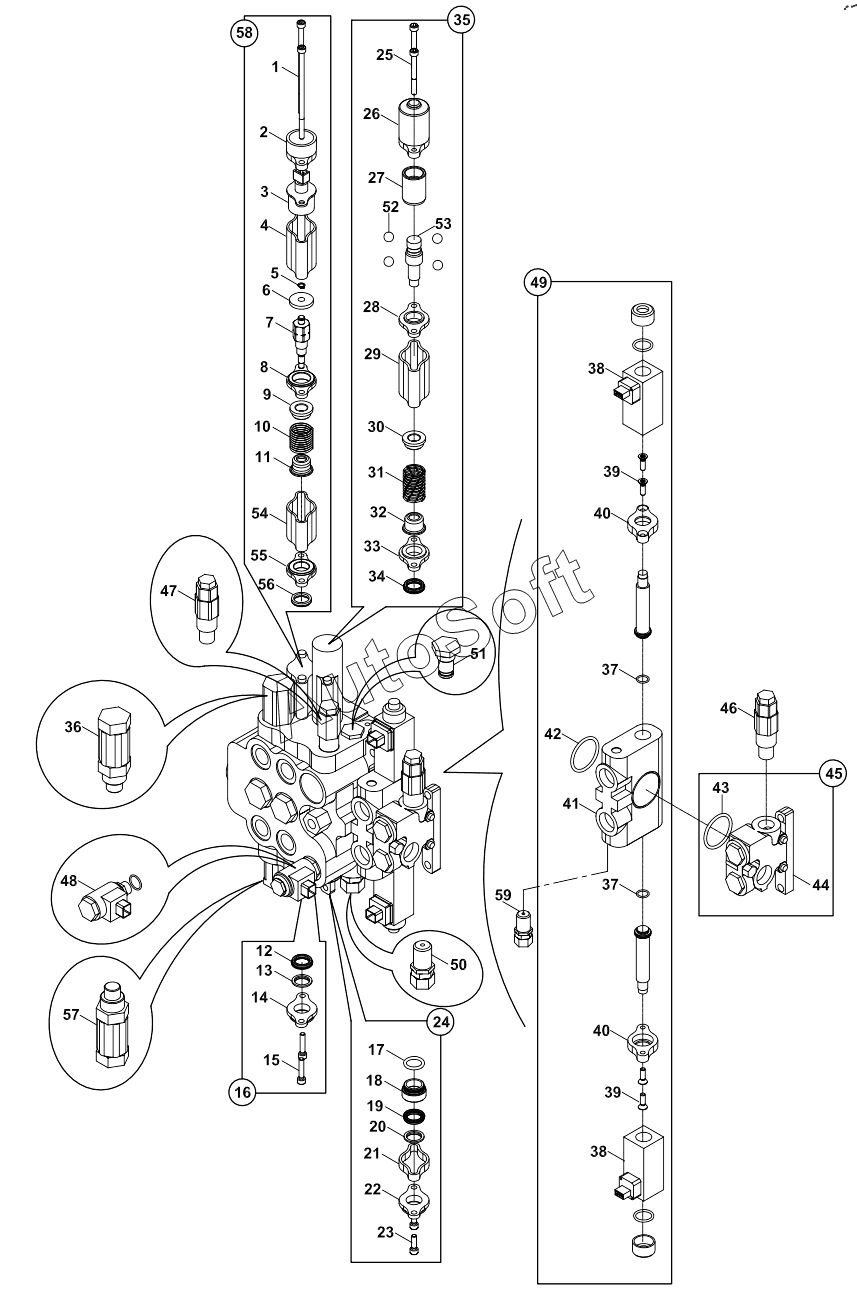

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2009). LOADER CONTROL VALVE BLOCK- WITH RETURN TO DIG 125001 -
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***0 | Screw | |
| 2 | S***9 | CAP-FLANGE SPECIAL | |
| 2 | S***9 | Cap-flange special | |
| 3 | S***0 | MAGNET ASSY | |
| 3 | S***8 | Magnet assy | |
| 4 | S***2 | Spacer | |
| 5 | S***1 | Retaining ring | |
| 6 | S***1 | Clapper | |
| 7 | S***0 | Spool end | |
| 8 | S***7 | Plate, seal | |
| 9 | S***3 | Spring seat | |
| 10 | S***6 | Spring | |
| 11 | S***3 | Spring seat | |
| 12 | S***4 | Seal-spool | |
| 13 | S***0 | Wiper | |
| 14 | S***5 | Plate-seal | |
| 15 | S***3 | Cap screw soc Hd | |
| 16 | S***9 | Standard eye group | |
| 17 | S***0 | O-ring | |
| 18 | S***2 | Spacer-cap spool | |
| 19 | S***4 | Seal-spool | |
| 20 | S***0 | Wiper | |
| 21 | S***5 | Spacer | |
| 22 | S***5 | Plate-seal | |
| 23 | S***0 | Cap screw soc Hd | |
| 24 | S***0 | Float extension | |
| 25 | S***9 | Cap screw soc Hd | |
| 26 | S***6 | Cap-spool | |
| 27 | S***5 | Sleeve-detent | |
| 28 | S***3 | Plate-seal | |
| 29 | S***2 | Spacer | |
| 30 | S***3 | Spring seat | |
| 31 | S***9 | Spring | |
| 32 | S***3 | Spring seat | |
| 33 | S***4 | Plate-seal | |
| 34 | S***4 | Seal-spool | |
| 35 | S***0 | Spool end assy detent | |
| 36 | S***0 | Relief valve assy | |
| 37 | S***6 | O-ring | |
| 38 | S***1 | Solenoid-direct | |
| 39 | S***9 | Cap screw-ctrsunk hd | |
| 40 | S***1 | Adapter-solenoid | |
| 41 | S***9 | Housing spool | |
| 42 | S***0 | O-ring | |
| 43 | S***0 | O-ring | |
| 44 | S***7 | Housing-inlet | |
| 45 | S***5 | Inlet section assy | |
| 46 | S***6 | Relief valve assy | |
| 47 | S***5 | Relief valve assy | |
| 48 | S***6 | SELENOID VALVE | |
| 49 | S***0 | Spool section assy | |
| 50 | S***0 | Unloader assy | |
| 51 | S***9 | Plug assy-sae special | |
| 52 | S***9 | Ball | |
| 53 | S***1 | Spool end-detent | |
| 54 | S***8 | Spacer | |
| 55 | S***4 | Plate-seal | |
| 56 | S***4 | Seal-spool | |
| 57 | S***5 | Relief valve assy | |
| 58 | S***5 | Magnetic detent | |
| 59 | S***0 | ANTI - VOID ASSY |
