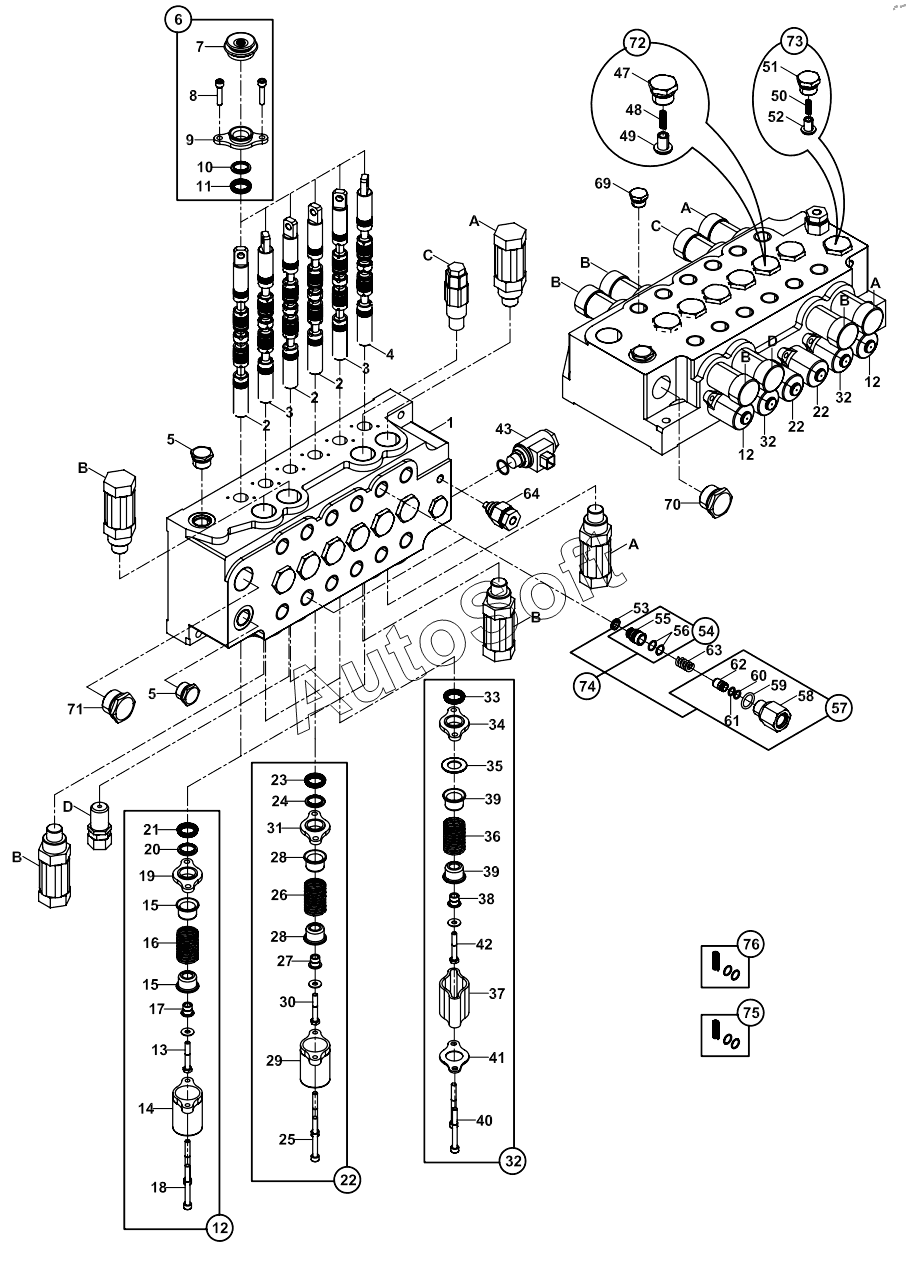

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2009). BACKHOE CONTROL, DIRECTIONAL VALVE ELEMENTS 125001 -
1
2
2
2
3
3
4
5
5
6
7
8
9
10
11
12
12
12
13
14
15
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
28
29
30
31
32
32
32
33
34
35
36
37
38
39
39
40
41
42
43
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
69
70
71
A
A
A
A
B
B
B
B
B
B
B
C
C
C
C
C
C
D
D
D
D
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***5 | HOUSING, VALVE | |
| 10 | S***8 | WIPER | |
| 11 | S***4 | Seal-spool | |
| 12 | S***7 | SPOOL CAP ASSY | |
| 13 | S***8 | BOLT-HEX HD. | |
| 14 | S***6 | Cap-spool | |
| 15 | S***3 | Spring seat | |
| 16 | S***0 | SPRING | |
| 17 | S***2 | SPACER | |
| 18 | S***8 | CAP SCREW-SOC. HD. | |
| 19 | S***5 | Plate-seal | |
| 2 | S***7 | SPOOL | |
| 20 | S***8 | WIPER | |
| 21 | S***4 | Seal-spool | |
| 22 | S***8 | SPOOL CAP ASSY | |
| 23 | S***4 | Seal-spool | |
| 24 | S***8 | WIPER | |
| 25 | S***8 | CAP SCREW-SOC. HD. | |
| 26 | S***0 | SPRING | |
| 27 | S***2 | SPACER | |
| 28 | S***3 | Spring seat | |
| 29 | S***6 | Cap-spool | |
| 3 | S***8 | SPOOL-LLCV | |
| 30 | S***8 | BOLT-HEX HD. | |
| 31 | S***5 | Plate-seal | |
| 32 | S***8 | SPOOL CAP ASSY | |
| 33 | S***4 | Seal-spool | |
| 34 | S***7 | PLATE-SEAL | |
| 35 | S***6 | GUIDE SPOOL | |
| 36 | S***0 | SPRING | |
| 37 | S***9 | EXTRUSION SPACER | |
| 38 | S***4 | SPACER | |
| 39 | S***3 | Spring seat | |
| 4 | S***0 | SPOOL | |
| 40 | S***5 | CAP SCREW-SOC. HD. | |
| 41 | S***5 | PLATE-SEAL | |
| 42 | S***8 | BOLT-HEX HD. | |
| 43 | S***5 | SOLENOID-CARTRIDGE VALVE | |
| 44 | S***3 | NUT-SPECIAL | |
| 45 | S***8 | COIL-SOLENOID | |
| 46 | S***0 | BODY - SOLENOID | |
| 47 | S***3 | PLUG ASSY-C.V. | |
| 48 | S***0 | SPRING | |
| 49 | S***0 | POPPET-C.V | |
| 5 | S***3 | PLUG ASSY | |
| 50 | S***0 | SPRING | |
| 51 | S***4 | PLUG ASSY | |
| 52 | S***0 | POPPET-C.V | |
| 53 | S***0 | SEAT-C.V. | |
| 54 | S***9 | POPPET ASSY-C.V. | |
| 55 | S***1 | POPPET | |
| 56 | S***2 | BACKUP RING | |
| 57 | S***5 | GUIDE ASSY-POPPET | |
| 58 | S***6 | PLUG-SAE, SPECIAL | |
| 59 | S***7 | O-RING | |
| 6 | S***2 | BOOT ASSY | |
| 60 | S***6 | O-RING-0 14 | |
| 61 | S***5 | BACKUP RING | |
| 62 | S***7 | GUIDE-POPPET | |
| 63 | S***3 | SPRING | |
| 64 | S***5 | CLAMP VALVE ASSY | |
| 68 | S***0 | PLUG-SEAL | |
| 69 | S***2 | PLUG-SEAL | |
| 7 | S***0 | BOOT | |
| 70 | S***3 | PLUG-SEAL | |
| 71 | S***4 | PLUG-SEAL | |
| 72 | S***1 | KIT CHECK VALVE | |
| 73 | S***5 | KIT CHECK VALVE | |
| 74 | S***8 | KIT CHECK VALVE | |
| 75 | S***0 | REPAIR KIT | |
| 76 | S***7 | KIT, SEAL AND SPRING FOR C AND D | |
| 8 | S***3 | Cap screw soc Hd | |
| 9 | S***3 | PLATE ASSY-SEAL | |
| A | S***3 | Relief valve assy | |
| B | S***4 | Relief valve assy | |
| C | S***7 | Relief valve assy | |
| C | S***0 | RELIEF VALVE ASSY | |
| D | S***8 | Relief valve assy | |
| D | S***1 | RELIEF VALVE ASSY |
