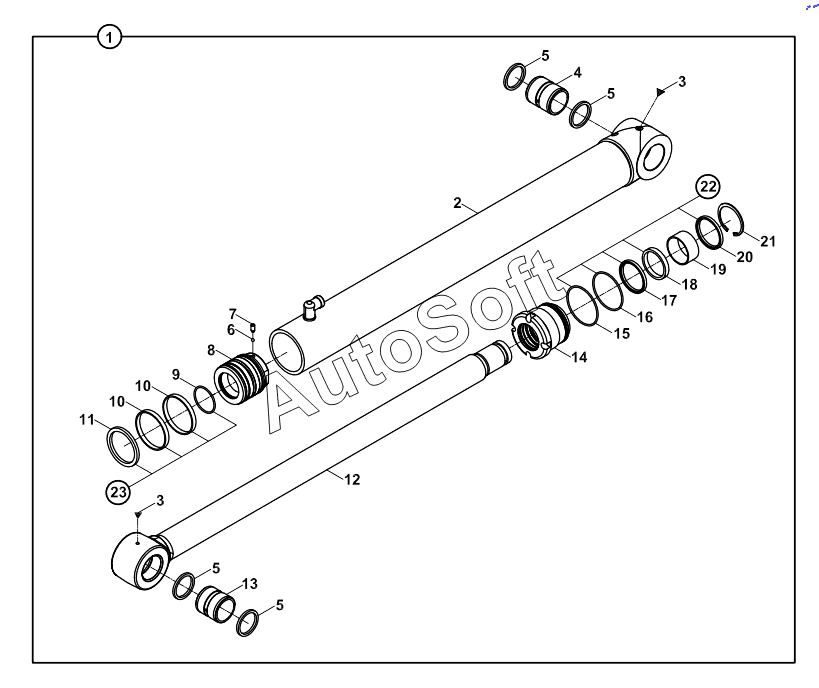

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2009). RAM, BUCKET,TELESCOPIC DIPPER,BACKHOE 125001 - 125170
1
1
2
3
3
4
5
5
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | RAM, BUCKET, BACKHOE TELESCOPIC DIPPER | |
| 1 | 1***7 | RAM, BUCKET, BACKHOE | |
| 2 | 2***3 | ROD | |
| 3 | N***0 | Lubricants | |
| 4 | 8***0 | Bushing | |
| 5 | N***6 | SEAL | |
| 6 | N***0 | Ball | |
| 7 | N***8 | Setscrew | |
| 8 | 2***5 | PISTON | |
| 9 | N***3 | O-RING | |
| 10 | N***7 | Guide ring | |
| 11 | N***6 | Seal, piston | |
| 12 | 2***3 | ROD | |
| 13 | 8***5 | Bushing | |
| 14 | 2***5 | CAP, AND | |
| 15 | N***0 | O-RING, END CAP | |
| 16 | N***0 | O-RING | |
| 17 | N***6 | Scraper | |
| 18 | N***5 | U-cap | |
| 19 | N***0 | Bushing | |
| 20 | N***6 | Seal | |
| 21 | N***0 | Retaining ring | |
| 22 | S***6 | SEAL KIT, END CAP | |
| 23 | S***7 | SEAL KIT, PISTON |
