Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2009). AUGER 125001 -
1
2
3
4
5
5
6
6
7
8
8
8
9
10
11
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

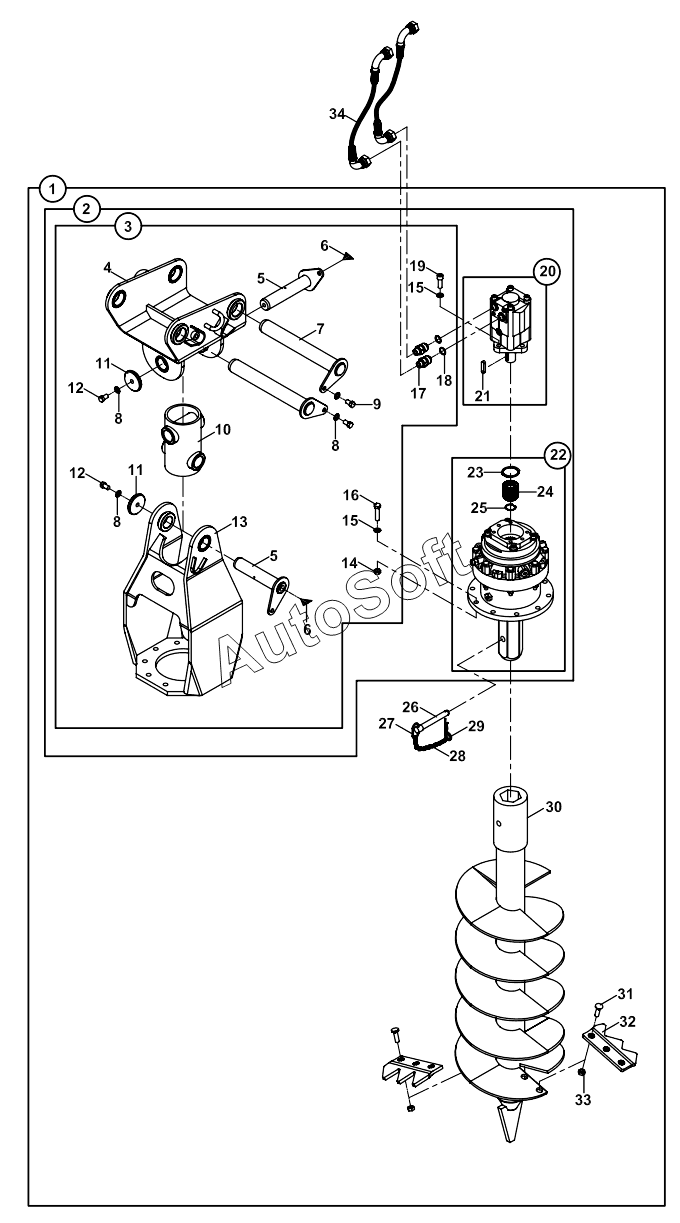

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 806/24026 | 8***6 | ADAPTER | |
| F49/01000 | F***0 | Gear box, planetary | |
| N01/0222858 | N***8 | BOLT M12x35 | |
| N01/5610112 | N***2 | Bolt | |
| N02/8660172 | N***2 | Nut | |
| 1 | 0***0 | Auger, assy | |
| 2 | 0***0 | Bracket, assy | |
| 3 | 0***1 | Bracket, assy | |
| 4 | 0***0 | Bracket, upper | |
| 5 | 8***8 | Pin, pivot | |
| 6 | N***0 | Lubricants | |
| 7 | 8***0 | PIN | |
| 8 | N***6 | WASHER M12 | |
| 9 | N***8 | BOLT M12x20 | |
| 10 | 0***0 | Connector, joint | |
| 11 | 8***5 | Washer | |
| 12 | N***2 | Bolt, Hex. | |
| 13 | 0***0 | Bracket, lower | |
| 14 | N***2 | Nut, Hex. | |
| 15 | N***5 | WASHER M12 | |
| 16 | N***6 | BOLT M12x50 | |
| 17 | 8***5 | Adapter | |
| 18 | N***2 | WASHER | |
| 19 | N***8 | Bolt | |
| 20 | F***0 | Motor, hydraulic | |
| 21 | N***8 | Wedge | |
| 22 | F***0 | Gear box, planetary | |
| 23 | N***0 | RETAINING RING | |
| 24 | F***0 | Coupling | |
| 25 | N***1 | Retaining ring | |
| 26 | 8***0 | Pin | |
| 27 | 0***0 | Ring, connector | |
| 28 | N***2 | Chain | |
| 29 | N***4 | Pin | |
| 30 | 0***0 | Auger | |
| 31 | N***7 | Bolt | |
| 32 | 0***5 | Cutter | |
| 33 | N***2 | Nut | |
| 34 | 6***0 | Hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
