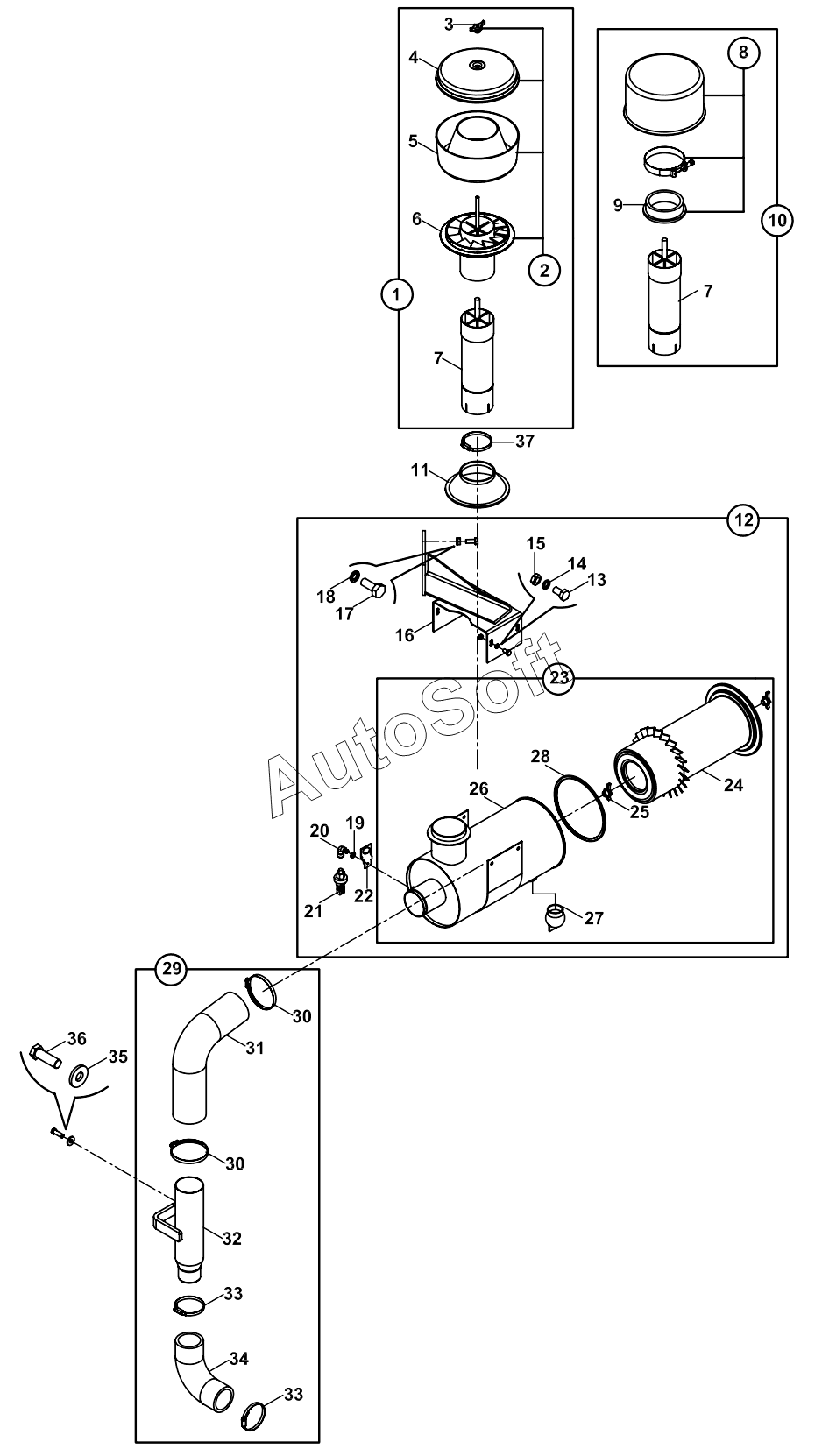

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2009). AIR FILTER AND MOUNTINGS 125100 -
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | PRE- CLEANER, FILTER, GLASS, ASSY | |
| 2 | F***0 | FILTER, PRE- CLEANER | |
| 3 | F***2 | NUT, WING | |
| 4 | F***1 | COVER | |
| 5 | F***3 | BOWL | |
| 6 | F***4 | DEFLECTOR COVER- DUST | |
| 7 | 0***0 | DUST RETAINER PIPE | |
| 8 | F***2 | Filter, pre- cleaner | |
| 9 | F***0 | Clamp | |
| 10 | P***P | PRE-CLEANER, GROUP | |
| 11 | F***0 | DUST VALVE | |
| 12 | 0***2 | DUST RETAINER TUBE | |
| 13 | N***8 | Bolt, Hex. | |
| 14 | N***1 | Washer, Pln. | |
| 15 | N***2 | Washer, Pln. | |
| 16 | 0***2 | MOUNTING PLATE | |
| 17 | N***2 | Bolt, Hex. | |
| 18 | N***8 | Washer, Pln. | |
| 19 | N***3 | WASHER | |
| 20 | N***6 | ADAPTER | |
| 21 | 5***0 | SWITCH, VACUUM WARNING | |
| 22 | 5***0 | TERMINAL | |
| 23 | F***0 | AIR FILTER, ASSY | |
| 24 | F***3 | INNER AND OUTER ELEMENT, AIR FILTER | |
| 25 | F***2 | NUT, WING | |
| 26 | F***1 | FILTER | |
| 27 | F***3 | DUST VALVE | |
| 28 | 8***0 | EDGE PROTECTION | |
| 29 | 0***9 | HOSE, INDUCTION, ASSY | |
| 30 | N***0 | Clamp | |
| 31 | 7***6 | HOSE | |
| 32 | 0***0 | PIPE | |
| 33 | N***0 | Clamp | |
| 34 | 7***3 | HOSE | |
| 35 | N***1 | Washer, Pln. | |
| 36 | N***6 | BOLT M10x30 | |
| 37 | N***0 | Clamp |
