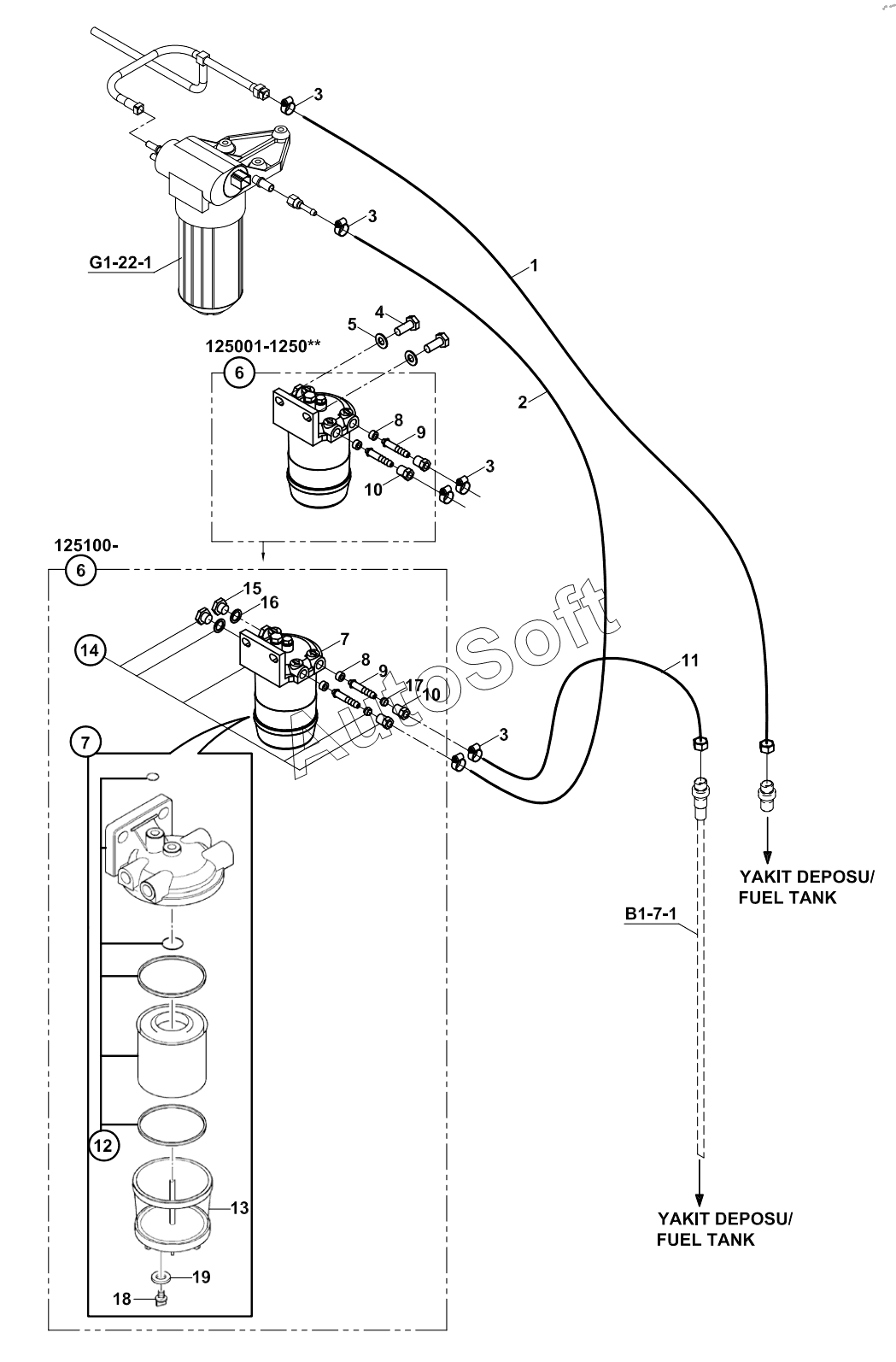

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2009). FUEL SUCTION AND RETURN LINE
1
2
3
3
3
3
4
5
6
6
6
6
6
6
7
7
7
7
7
7
8
8
9
9
10
10
10
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***5 | HOSE | |
| 2 | 7***1 | HOSE | |
| 3 | N***6 | Clamp | |
| 4 | N***2 | Bolt, Hex. | |
| 5 | N***8 | Washer, Pln. | |
| 6 | 0***1 | FUEL FILTER, SEDIMENT | |
| 6 | 0***2 | FUEL FILTER, SEDIMENT | |
| 7 | F***2 | FUEL FILTER, SEDIMENT | |
| 7 | F***1 | FUEL FILTER, SEDIMENT | |
| 8 | 8***0 | PLASTIC GASKET | |
| 9 | 8***5 | HOSE ADAPTER | |
| 10 | 8***5 | ADAPTER | |
| 10 | F***2 | ADAPTER | |
| 11 | 6***5 | HOSE | |
| 12 | F***0 | FUEL FILTER ELEMENT | |
| 13 | F***1 | BOWL, FUEL FILTER, SEDIMENT | |
| 14 | F***0 | FILTER | |
| 15 | F***1 | PLUG | |
| 16 | F***3 | WASHER | |
| 17 | F***0 | RING | |
| 18 | F***4 | PLUG | |
| 19 | F***2 | WASHER |
