Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2009). BONNET- NOSE GUARD- BUMPER- FRONT GRILLE-CHASSIS MOUN. 125001 -
1
2
2
2
2
2
3
3
3
3
3
4
5
5
6
7
8
8
9
10
11
12
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57

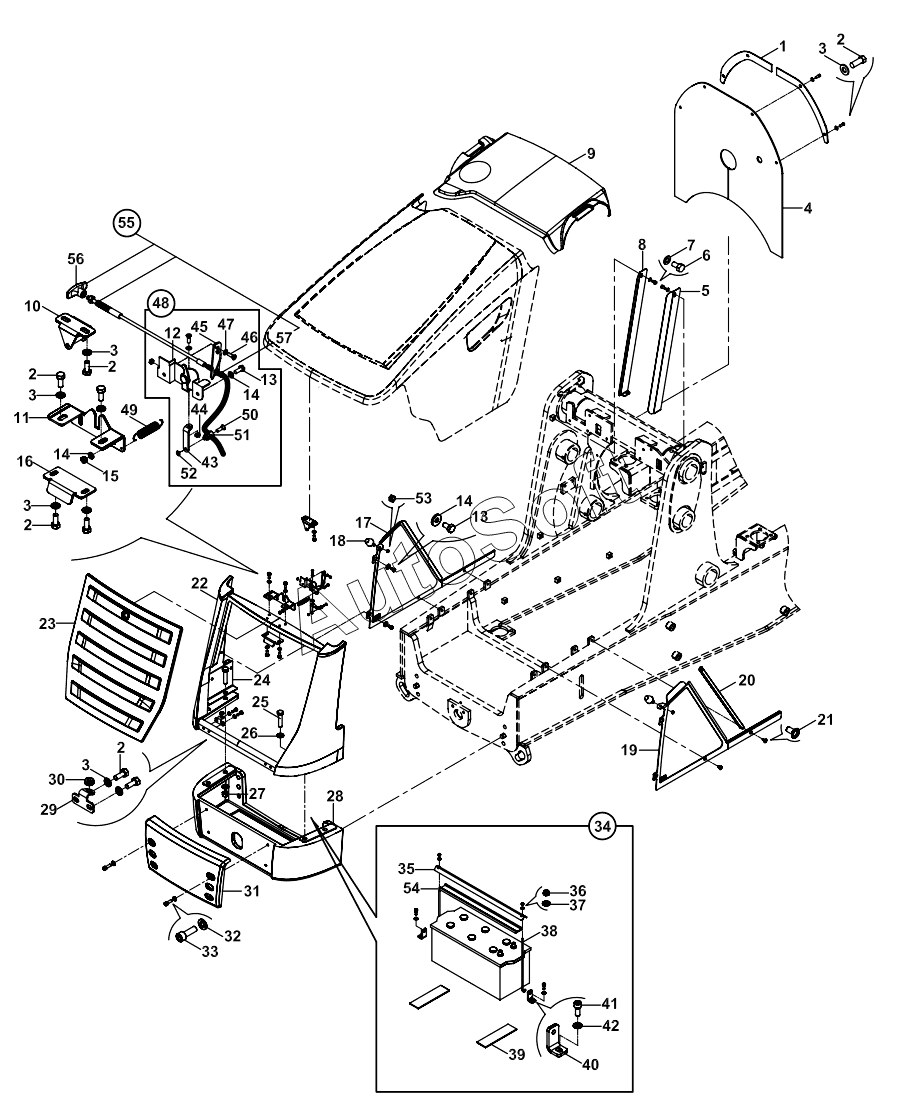

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Mounting plate | |
| 2 | N***4 | Bolt, Hex. | |
| 3 | N***1 | Washer, Pln. | |
| 4 | 0***2 | Insulation | |
| 5 | 0***4 | REAR PLATE, BONNET, RIGHT | |
| 5 | 0***9 | REAR PLATE, BONNET, LEFT | |
| 6 | N***8 | Bolt, Hex. | |
| 7 | N***1 | Washer, Pln. | |
| 8 | 0***5 | REAR PLATE, BONNET, LEFT | |
| 8 | 0***0 | REAR PLATE, BONNET, RIGHT | |
| 9 | 0***8 | COVER | |
| 10 | 0***7 | LOCKING PLATE | |
| 11 | 0***4 | LOCKING MOUNTING PLATE | |
| 12 | F***0 | LOCK | |
| 13 | N***8 | Bolt, Hex. | |
| 14 | N***3 | Washer, Pln. | |
| 15 | N***8 | Nut, Hex. | |
| 16 | 0***2 | BUMPER LONKING PLATE | |
| 17 | 0***1 | GRILLE, SIDE, LEFT | |
| 18 | 8***1 | Stoper | |
| 19 | 0***1 | GRILLE, SIDE, RIGHT | |
| 20 | 8***4 | EDGE PROTECTION | |
| 21 | N***0 | Bolt | |
| 22 | 0***5 | NOSE GUARD | |
| 23 | 0***5 | GRILLE, FRONT | |
| 24 | 0***2 | BRACKET | |
| 25 | N***4 | BOLT | |
| 26 | N***9 | Washer, Pln. | |
| 27 | N***4 | NUT M16x1.5 | |
| 28 | 0***5 | BUMPER | |
| 29 | 0***1 | GRILLE MOUNTING | |
| 30 | 8***6 | GROMMET | |
| 31 | 0***0 | BUMPER, RUBBER | |
| 32 | N***8 | Washer, Pln. | |
| 33 | N***8 | BOLT, M10x30 | |
| 34 | 0***8 | MOUNTINGS, ACCUMULA. | |
| 35 | 0***4 | ANGLE IRON | |
| 36 | N***8 | Nut, Hex. | |
| 37 | N***4 | Washer, Pln. | |
| 38 | 8***2 | STUD | |
| 39 | 0***0 | Rubber | |
| 40 | 0***3 | BRACKET | |
| 41 | N***8 | Bolt, Cyl. Hd. | |
| 42 | N***1 | Washer, Pln. | |
| 43 | 0***2 | LOCK LEVER | |
| 44 | N***6 | Nut | |
| 45 | 0***3 | ROPE HOLDER | |
| 46 | N***8 | Bolt | |
| 47 | N***1 | Washer, Pln. | |
| 48 | 0***5 | LOCK COMPL.,BONNET | |
| 49 | 8***0 | SPRING | |
| 50 | N***8 | SCREW | |
| 51 | 8***1 | PIN | |
| 52 | N***1 | RETAINING RING | |
| 53 | N***6 | Nut, Hex. | |
| 54 | 8***7 | RUBBER | |
| 55 | F***0 | BONNET CABLE | |
| 56 | 8***3 | Lever, lock | |
| 57 | N***6 | Nut, Hex. |
