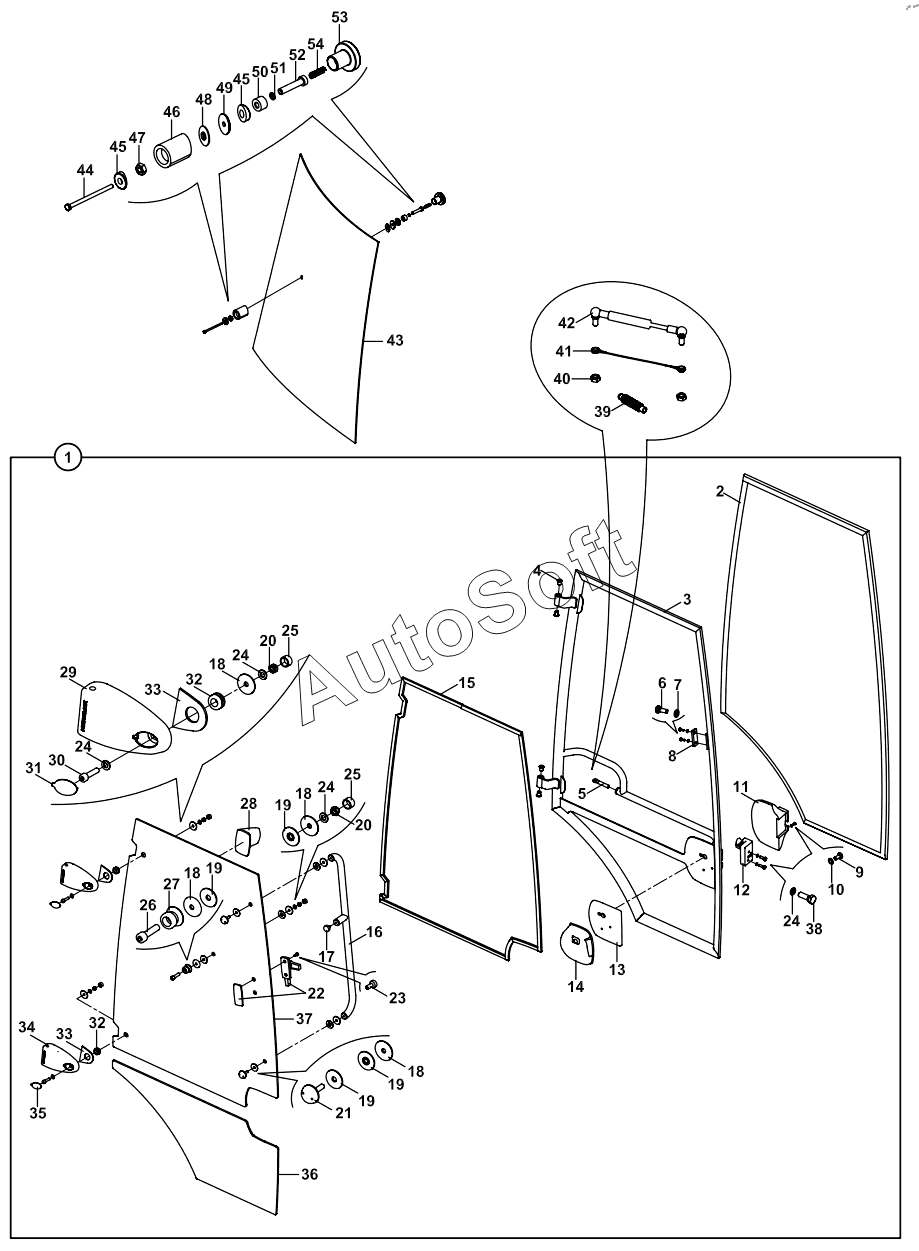

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2009). DOOR AND WINDOW SIDE, RIGHT 125001 - 125010
42
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
28
43
44
45
45
46
47
48
49
50
51
52
53
54
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
18
18
18
19
19
19
19
20
20
21
22
23
24
24
24
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Door, right, assy | |
| 2 | 8***0 | Strip, door | |
| 3 | 0***2 | DOOR | |
| 4 | 8***0 | Bushing, Rubber | |
| 5 | 8***0 | Damper holder, door | |
| 6 | N***8 | Bolt, Hex. | |
| 7 | N***3 | Washer, Pln. | |
| 8 | S***0 | Lock toward,door glass | |
| 9 | N***4 | Screw | |
| 10 | N***1 | Washer, Pln. | |
| 11 | 0***1 | Cover, door lock | |
| 12 | S***1 | Lock, Inside | |
| 13 | 8***3 | BASE, HANDLE, RIGHT | |
| 14 | S***6 | HANDLE, F TYPE, RIGHT | |
| 15 | 8***0 | Strip, door | |
| 16 | 0***7 | HOLDER, DOOR GLASS | |
| 17 | 8***7 | Cover | |
| 18 | 8***5 | WASHER, PLASTIC, HARD | |
| 19 | 8***6 | Washer, Pln., Rubber | |
| 20 | N***2 | Washer, Pln. | |
| 21 | N***8 | Bolt, Glass Conn. | |
| 22 | S***1 | HANDLE, RIGHT | |
| 23 | N***4 | Bolt | |
| 24 | N***7 | Washer Pln. | |
| 25 | 8***5 | Cover, Bolt | |
| 26 | N***2 | BOLT M10x40 | |
| 27 | 8***0 | PLASTIC, LOCK | |
| 28 | 8***5 | Handle | |
| 29 | 8***6 | Hingle, door lock | |
| 30 | N***6 | BOLT | |
| 31 | 8***8 | Cover, hingle | |
| 32 | 8***6 | GROMMET | |
| 33 | 8***6 | Base, hingle | |
| 34 | 8***5 | Hingle, door lock | |
| 35 | 8***7 | Cover, hingle | |
| 36 | F***0 | GLASS DOOR, UPPER | |
| 37 | F***2 | GLASS DOOR, LOWER | |
| 38 | N***6 | Bolt, Hex. | |
| 39 | 8***8 | GAITER | |
| 40 | N***6 | Nut, Hex. | |
| 41 | N***9 | LASHING, DOOR | |
| 42 | S***8 | DAMPER, DOOR | |
| 43 | F***1 | SIDE WINDOW | |
| 44 | N***7 | BOLT | |
| 45 | 8***2 | BRACKET,LOCK MOUNTING | |
| 46 | 8***0 | LOCK HOLDER | |
| 47 | N***6 | Nut, Hex. | |
| 48 | 8***5 | WASHER, PLASTIC, HARD | |
| 49 | 8***6 | Washer, Pln., Rubber | |
| 50 | 0***2 | SPACER | |
| 51 | N***3 | Washer, Pln. | |
| 52 | 8***0 | BOLT | |
| 53 | 8***0 | HOLDER | |
| 54 | 8***5 | SPRING |
