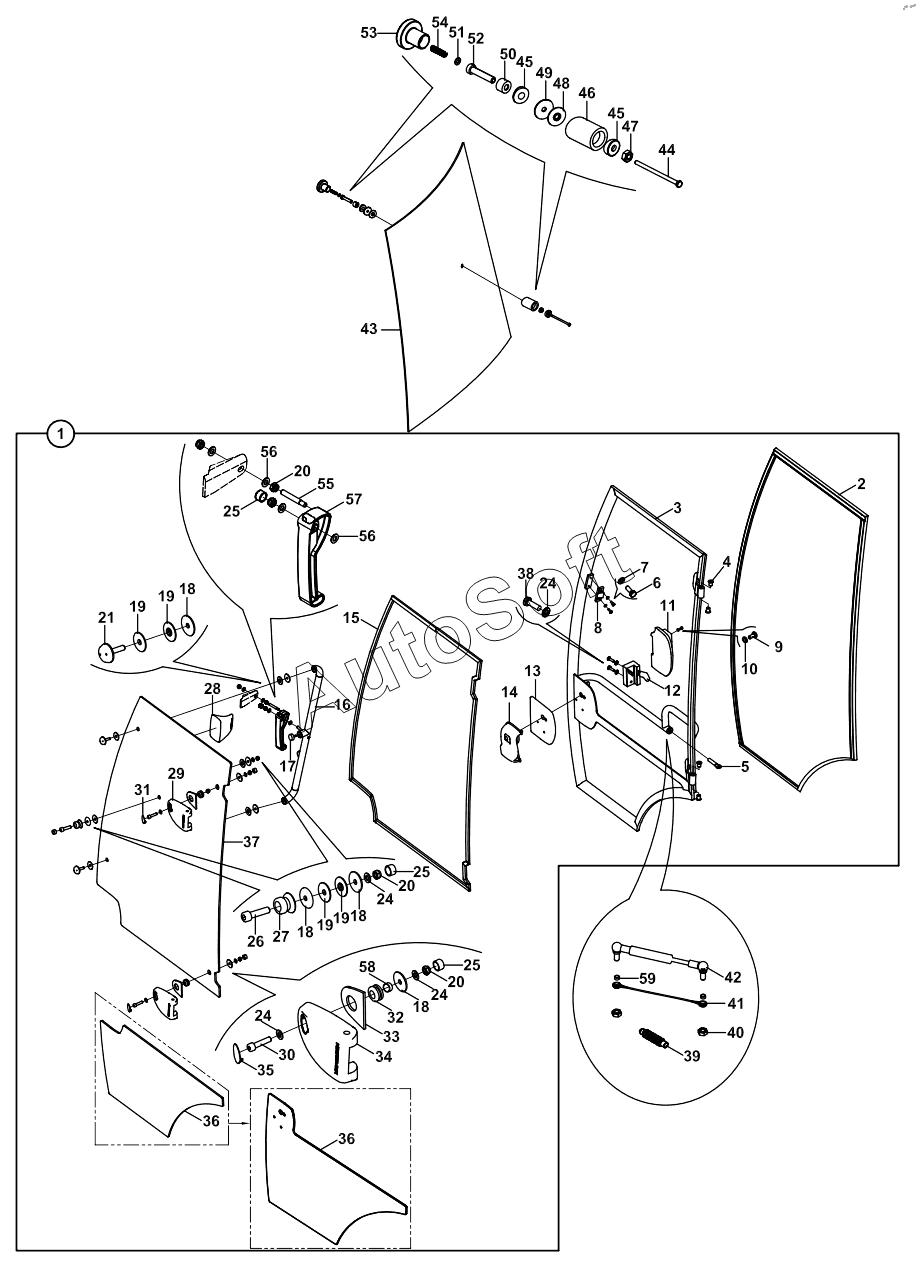

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2009). DOOR AND WINDOW SIDE, LEFT 115001 -
37
43
42
41
41
40
39
38
37
44
36
36
36
36
36
36
35
34
33
32
31
30
45
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
59
8
15
14
14
13
12
11
10
9
16
7
6
5
4
3
3
2
1
16
17
18
18
18
18
19
19
19
19
20
20
20
21
24
24
24
24
25
25
25
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Door, left, assy | |
| 2 | 8***5 | Strip, door | |
| 3 | 0***2 | DOOR | |
| 3 | 0***3 | Door | |
| 4 | 8***0 | Bushing, Rubber | |
| 5 | 8***0 | Damper holder, door | |
| 6 | N***8 | Bolt, Hex. | |
| 7 | N***3 | Washer, Pln. | |
| 8 | S***0 | Lock toward,door glass | |
| 9 | N***4 | Screw | |
| 10 | N***1 | Washer, Pln. | |
| 11 | 0***0 | Cover, door lock | |
| 12 | S***1 | Lock, door | |
| 13 | 8***4 | BASE, HANDLE, LEFT | |
| 14 | S***5 | HANDLE, F TYPE, LEFT | |
| 14 | S***7 | Handle, f type, left | |
| 15 | 8***5 | Strip, door | |
| 16 | 0***7 | HOLDER, DOOR GLASS | |
| 16 | 0***8 | Holder, door glass | |
| 17 | 8***7 | Cover | |
| 18 | 8***5 | WASHER, PLASTIC, HARD | |
| 19 | 8***6 | Washer, Pln., Rubber | |
| 20 | N***2 | Washer, Pln. | |
| 21 | N***8 | Bolt, Glass Conn. | |
| 22 | S***0 | HANDLE, LEFT | |
| 23 | N***4 | Bolt | |
| 24 | N***7 | Washer Pln. | |
| 25 | 8***5 | Cover, Bolt | |
| 26 | N***2 | BOLT M10x40 | |
| 27 | 8***0 | PLASTIC, LOCK | |
| 27 | 8***2 | BRACKET, LOCK MOUNTING | |
| 28 | 8***5 | Handle | |
| 29 | 8***5 | Hingle, door lock | |
| 30 | N***6 | BOLT | |
| 31 | 8***7 | Cover, hingle | |
| 32 | 8***6 | GROMMET | |
| 33 | 8***6 | Base, hingle | |
| 34 | 8***6 | Hingle, door lock | |
| 35 | 8***8 | Cover, hingle | |
| 36 | F***1 | GLASS DOOR, UPPER | |
| 36 | F***3 | Glass door, lower | |
| 37 | F***7 | GLASS DOOR, UPPER | |
| 37 | F***8 | GLASS DOOR, LOWER | |
| 38 | N***6 | Bolt, Hex. | |
| 39 | 8***8 | GAITER | |
| 40 | N***6 | Nut, Hex. | |
| 41 | N***9 | LASHING, DOOR | |
| 41 | N***1 | LASHING, DOOR | |
| 42 | S***8 | DAMPER, DOOR | |
| 43 | F***6 | SIDE WINDOW, LEFT | |
| 44 | N***5 | BOLT M6x100 | |
| 45 | 8***2 | BRACKET,LOCK MOUNTING | |
| 46 | 8***0 | LOCK HOLDER | |
| 47 | N***6 | Nut, Hex. | |
| 48 | 8***5 | WASHER, PLASTIC, HARD | |
| 49 | 8***6 | Washer, Pln., Rubber | |
| 50 | 0***2 | SPACER | |
| 51 | N***3 | Washer, Pln. | |
| 52 | 8***0 | BOLT | |
| 53 | 8***0 | HOLDER | |
| 54 | 8***5 | SPRING | |
| 55 | 8***8 | Rod | |
| 56 | N***1 | Washer, Pln. | |
| 57 | F***3 | Lock, side window | |
| 58 | 8***1 | Bushing | |
| 59 | 8***5 | Bushing |
