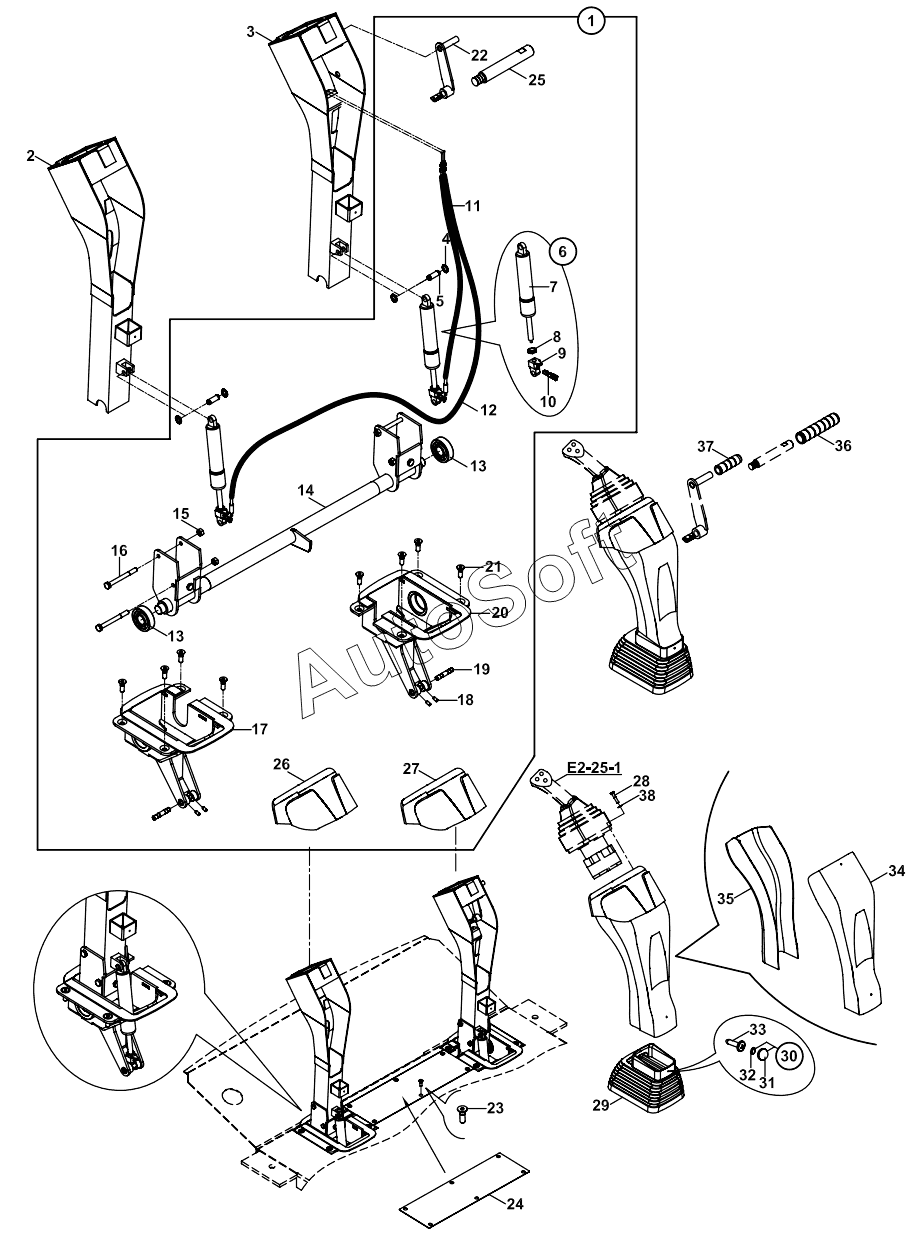

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2009). JOYCTICK MECHANISM, BACKHOE 125001 -
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
11
2
3
5
6
7
8
9
10
1
12
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | MECHANISM, JOYSTICK | |
| 2 | 0***5 | RIGHT, JOYSTICK LEVER | |
| 3 | 0***6 | LEFT, JOYSTICK LEVER | |
| 4 | N***9 | Retaining ring | |
| 5 | 8***6 | PIN | |
| 6 | 0***3 | Damper | |
| 7 | F***0 | Damper | |
| 8 | F***5 | Nut | |
| 9 | F***5 | Damper control | |
| 10 | F***2 | ROD | |
| 11 | F***0 | CABLE, LOCK, DAMPER | |
| 12 | F***0 | CABLE, LOCK, DAMPER | |
| 13 | N***5 | BEARING | |
| 14 | 0***2 | ROD | |
| 15 | N***1 | NUT | |
| 16 | N***2 | Bolt | |
| 17 | 0***4 | RIGHT, BASE | |
| 18 | N***4 | SCREW | |
| 19 | 8***1 | ROD | |
| 20 | 0***3 | LEFT, BASE | |
| 21 | N***6 | SCREW M8x20 | |
| 22 | 0***7 | HANDLE, MECHANISM | |
| 23 | N***2 | BOLT M6x15 | |
| 24 | 0***2 | COVER, FRONT | |
| 25 | 8***0 | PIN | |
| 26 | 0***3 | COVER, UPPER, RIGHT | |
| 27 | 0***0 | COVER, UPPER, LEFT | |
| 28 | N***6 | Bolt, Cyl. Hd. | |
| 29 | 8***0 | GAITER | |
| 30 | F***2 | Cover | |
| 31 | F***0 | Cover | |
| 32 | F***1 | Washer | |
| 33 | N***0 | Screw | |
| 34 | 0***2 | COVER, REAR | |
| 35 | 0***1 | COVER, FRONT | |
| 36 | F***2 | RUBBER, HANDLE | |
| 37 | F***0 | RUBBER, HANDLE | |
| 38 | N***8 | Washer, Spr. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
