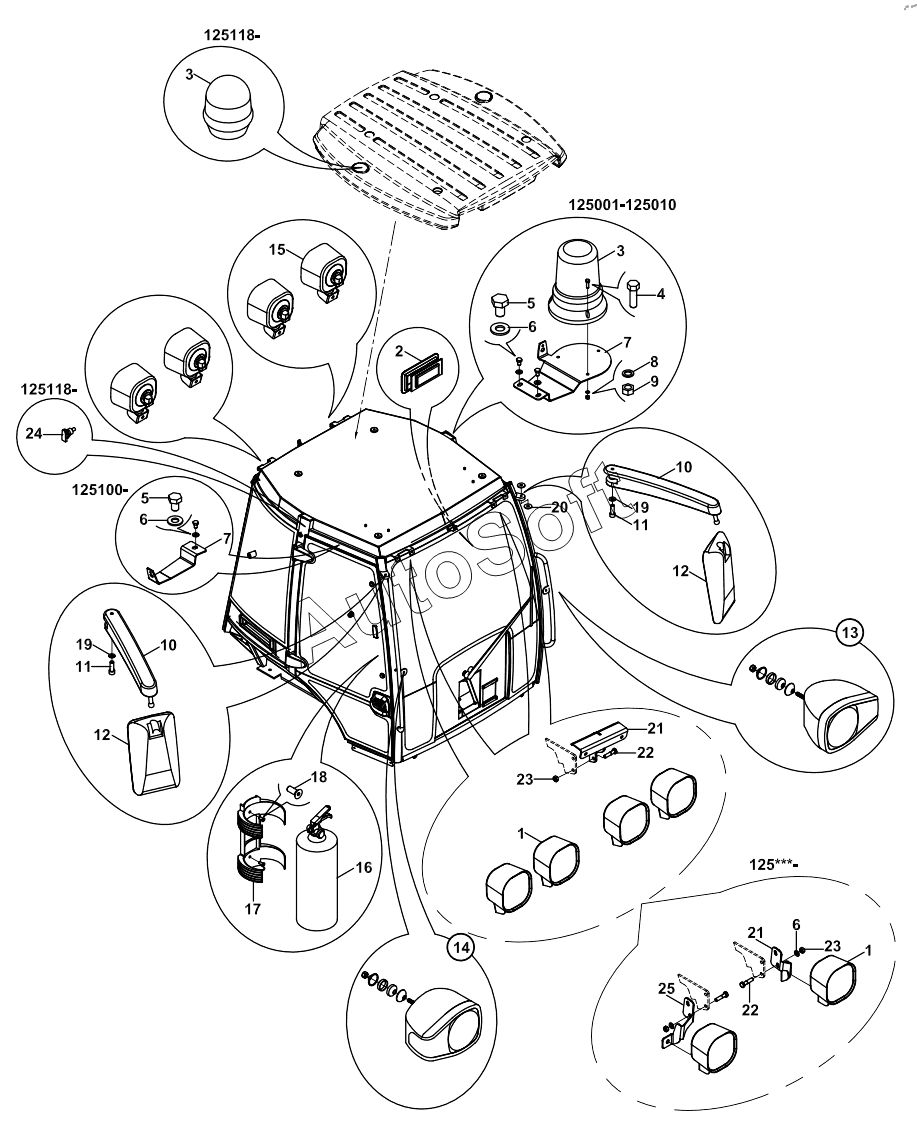

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2009). LIGHTS 125001 -
1A
1A
2A
3
3
3
3
4
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
8
9
10
10
11
11
12
12
13
14
15A
16
17
18
19
19
20
21
21
21
21
21
21
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 8***9 | Arm, mirror | |
| 11 | N***2 | BOLT M10x40 | |
| 12 | S***6 | Rearview mirror | |
| 13 | 5***6 | Headlight, front, left | |
| 14 | 5***5 | Headlight, front, right | |
| 15A | 5***0 | Working light, back | |
| 15B | 5***0 | Bulb, working light | |
| 16 | F***0 | Fire extinguisher | |
| 17 | F***0 | Bracket | |
| 18 | N***2 | BOLT M6x15 | |
| 19 | N***8 | Washer, Pln. | |
| 1A | 5***0 | Working light, front | |
| 1B | 5***0 | Bulb, working light | |
| 20 | 8***0 | Washer | |
| 21 | 0***3 | BRACKET | |
| 21 | 0***2 | Bracket | |
| 22 | N***4 | Bolt, Hex. | |
| 23 | N***2 | NUT | |
| 24 | 5***0 | Socket | |
| 25 | 0***3 | Bracket | |
| 2A | 5***0 | Light, cab interior | |
| 2B | 5***5 | Bulb, cab interior | |
| 3 | 5***0 | BEACON | |
| 3 | 5***0 | Beacon | |
| 4 | N***4 | Bolt, Hex. | |
| 5 | N***8 | Bolt, Hex. | |
| 5 | N***8 | Bolt, Hex. | |
| 6 | N***1 | Washer, Pln. | |
| 6 | N***1 | Washer, Pln. | |
| 7 | 0***0 | MOUNTING PLATE | |
| 7 | 0***8 | MOUNTING PLATE | |
| 7 | 0***6 | MOUNTING PLATE | |
| 8 | N***3 | Washer, Pln. | |
| 9 | N***0 | Nut, Hex. |
