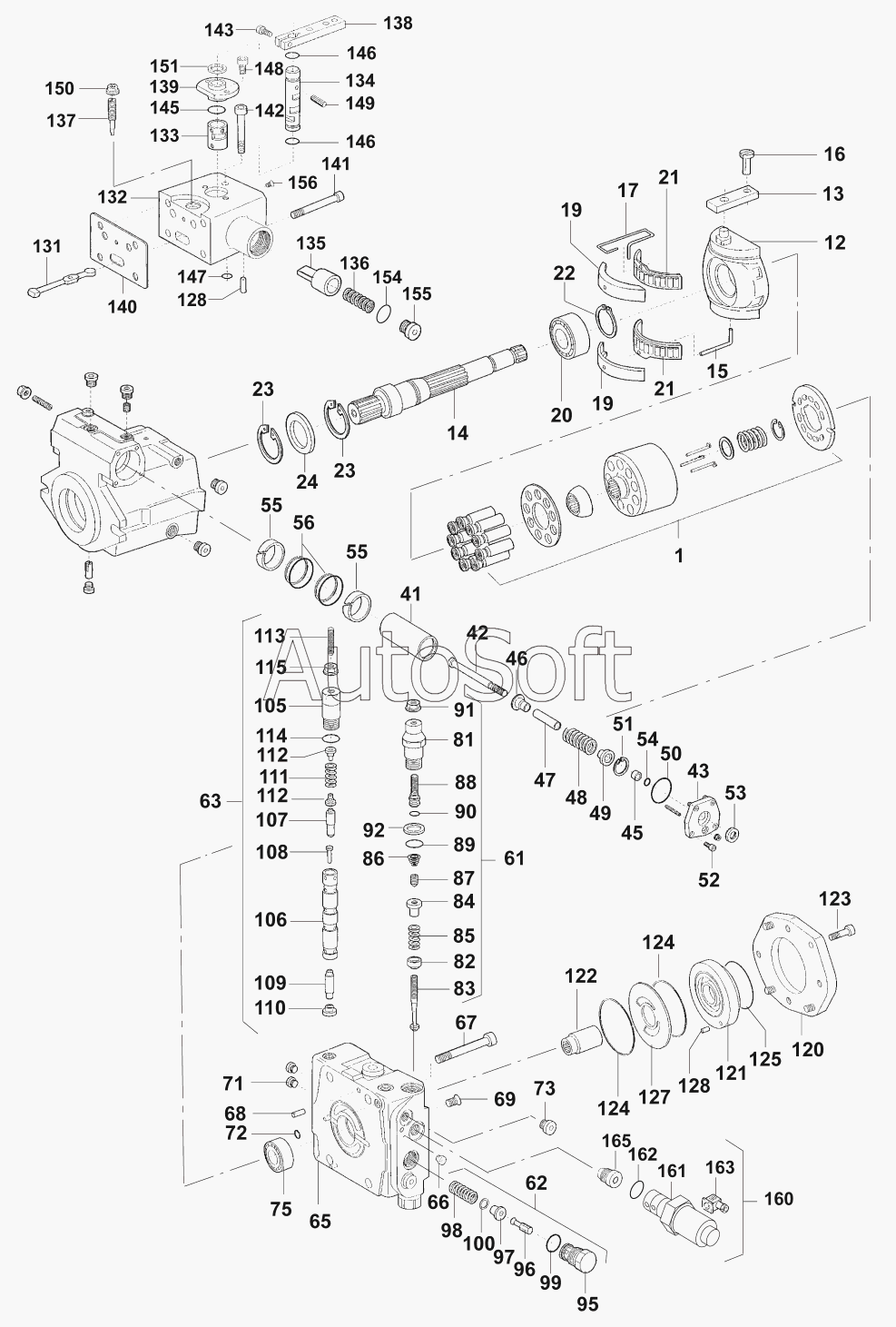

Каталог запасных частей к технике: JCB VM-46D/PD (2006). Гидронасос/Drive pump
1
12
13
14
15
16
17
19
19
20
21
21
22
23
23
24
41
42
43
45
46
47
48
49
50
51
52
53
54
55
55
56
61
62
63
65
66
67
68
69
71
72
73
75
81
82
83
84
85
86
87
88
89
90
91
92
95
96
97
98
99
100
105
106
107
108
109
110
111
112
112
113
114
115
120
121
122
123
124
124
125
127
128
128
131
132
133
134
135
136
137
138
139
140
141
142
143
145
146
146
147
148
149
150
151
154
155
156
160
161
162
163
165
1601
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07211/50551 | 0***1 | Drive pump | |
| 1 | 0***0 | Driving gear, hydraulically | |
| 100 | 0***5 | Shim ring | |
| 105 | 0***3 | Screw plug | |
| 106 | 0***1 | Bushing | |
| 107 | 0***2 | Piston | |
| 108 | 0***3 | Piston | |
| 109 | 0***4 | Valve piston | |
| 110 | 0***5 | Guide | |
| 111 | 0***6 | Compression spring | |
| 112 | 0***7 | Spring retainer | |
| 113 | 0***8 | Adjusting screw | |
| 114 | 0***9 | O-ring | |
| 115 | 0***0 | Nut | |
| 12 | 0***6 | Bearing | |
| 120 | 0***5 | Intermediate flange | |
| 121 | 0***1 | Seal ring | |
| 122 | 0***0 | Shaft | |
| 123 | 0***4 | Cap screw | |
| 124 | 0***6 | O-ring | |
| 125 | 0***9 | O-ring | |
| 127 | 0***4 | Wear plate | |
| 128 | 0***7 | Parallel pin | |
| 13 | 0***7 | Sliding | |
| 131 | 0***2 | Lever | |
| 132 | 0***5 | Housing | |
| 133 | 0***6 | Bushing | |
| 134 | 0***7 | Shaft | |
| 135 | 0***8 | Bushing | |
| 136 | 0***9 | Compression spring | |
| 137 | 0***3 | Pin | |
| 138 | 0***2 | Lever | |
| 139 | 0***0 | Cover | |
| 14 | 0***1 | Shaft | |
| 140 | 0***4 | Gasket | |
| 141 | 0***3 | Cap screw | |
| 142 | 0***4 | Cap screw | |
| 143 | 0***6 | Cap screw | |
| 145 | 0***2 | O-ring | |
| 146 | 0***3 | O-ring | |
| 147 | 0***3 | O-ring | |
| 148 | 0***3 | Cap screw | |
| 149 | 0***4 | Needle | |
| 15 | 0***9 | Wire | |
| 150 | 0***2 | Nut | |
| 151 | 0***0 | Shim ring | |
| 154 | 0***3 | O-ring | |
| 155 | 0***6 | Screw plug | |
| 156 | 0***1 | Plug | |
| 16 | 0***4 | Pin | |
| 160 | 0***5 | Way valve, cpl. | |
| 1601 | 0***1 | Sealing kit | |
| 161 | 0***7 | Slider | |
| 162 | 0***7 | O-ring | |
| 163 | 0***0 | Plug socket | |
| 165 | 0***6 | Restrictor valve | |
| 17 | 0***9 | Wire | |
| 19 | 0***2 | Pair of bearing shells | |
| 20 | 0***7 | Cylindrical roller bearing | |
| 21 | 0***1 | Pair of cage | |
| 22 | 0***2 | Retaining ring | |
| 23 | 0***3 | Retaining ring | |
| 24 | 0***2 | Shaft seal ring | |
| 41 | 0***1 | Piston | |
| 42 | 0***2 | Rod | |
| 43 | 0***3 | Cover | |
| 45 | 0***4 | Ring | |
| 46 | 0***4 | Spring retainer | |
| 47 | 0***4 | Spacer bushing | |
| 48 | 0***6 | Compression spring | |
| 49 | 0***7 | Spring retainer | |
| 50 | 0***8 | O-ring | |
| 51 | 0***9 | Retaining ring | |
| 52 | 0***2 | Cap screw | |
| 53 | 0***2 | Hexagon nut | |
| 54 | 0***3 | O-ring | |
| 55 | 0***0 | Guide ring | |
| 56 | 0***1 | Ring | |
| 61 | 0***5 | Preesure relief valve | |
| 62 | 0***0 | Closure | |
| 63 | 0***5 | Valve | |
| 65 | 0***5 | Connection plate | |
| 66 | 0***1 | Plug | |
| 67 | 0***2 | Cap screw | |
| 68 | 0***0 | Parallel pin | |
| 69 | 0***1 | Plug | |
| 71 | 0***3 | Screw plug | |
| 72 | 0***2 | O-ring | |
| 73 | 0***3 | Screw plug | |
| 75 | 0***4 | Cylindrical roller bearing | |
| 81 | 0***6 | Screw plug | |
| 82 | 0***4 | Guide | |
| 83 | 0***5 | Levelling spindle | |
| 84 | 0***6 | Bracket | |
| 85 | 0***7 | Compression spring | |
| 86 | 0***1 | Compression spring | |
| 87 | 0***8 | Heandless screw | |
| 88 | 0***9 | Adjuing screw | |
| 89 | 0***4 | O-ring | |
| 90 | 0***3 | O-ring | |
| 91 | 0***0 | Nut | |
| 92 | 0***1 | Back-up ring | |
| 95 | 0***8 | Screw plug | |
| 96 | 0***2 | Valve piston | |
| 97 | 0***3 | Spring retainer | |
| 98 | 0***4 | Compression spring | |
| 99 | 0***7 | O-ring |
