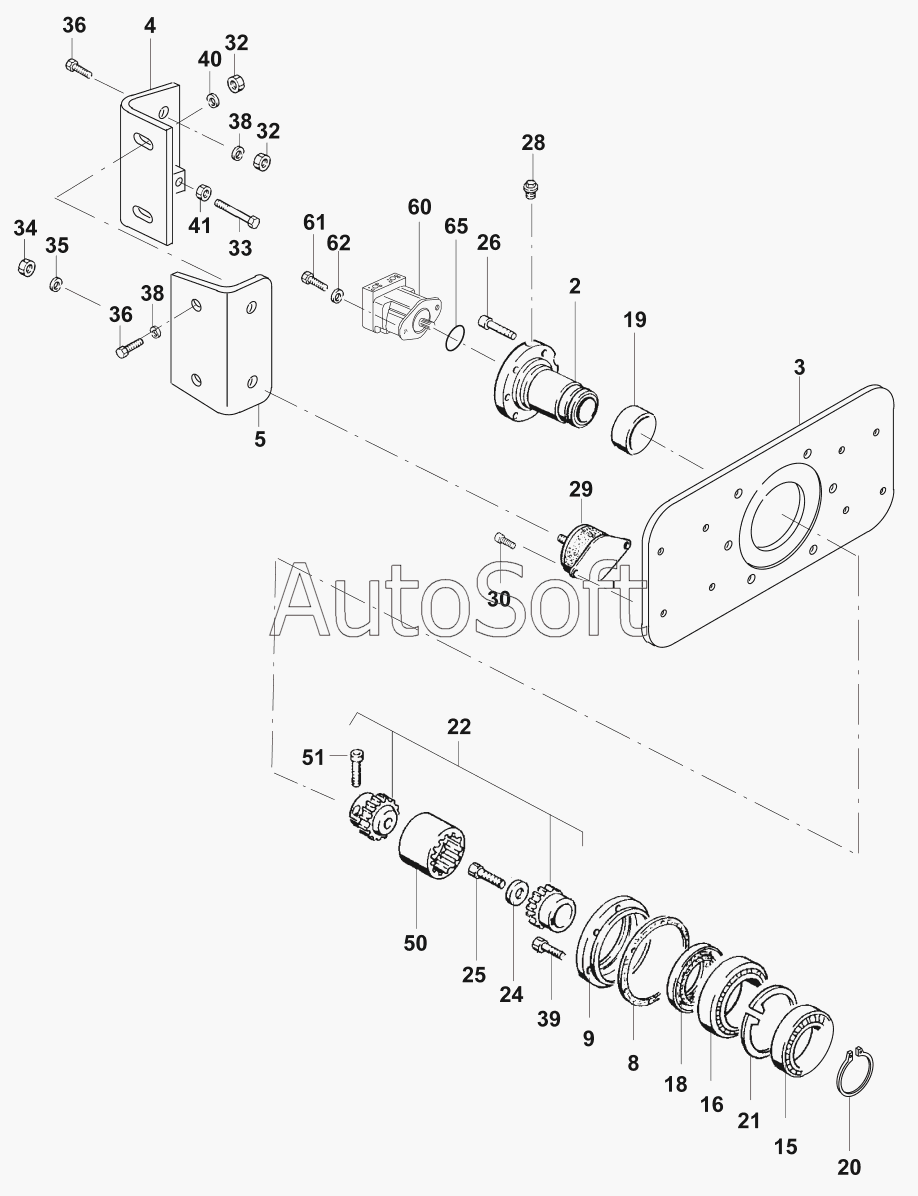

Каталог запасных частей к технике: JCB VM-46D/PD (2006). Подвеска правая/Suspension, right (VM46D)
2
3
4
5
8
9
15
16
18
19
20
21
22
24
25
26
28
29
30
32
32
33
34
35
36
36
38
38
39
40
41
50
51
60
61
62
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87210/10070 | 8***0 | Suspension, rigth | |
| 15 | 0***0 | Deep grove ball bearing | |
| 16 | 0***0 | Deep grove ball bearing | |
| 18 | 0***5 | Shaft seal ring | |
| 19 | 0***0 | Inner ring | |
| 2 | 0***2 | Bearing flange | |
| 20 | 0***0 | Snap ring | |
| 21 | 0***0 | Retaining ring 130x4 DIN471 | |
| 22 | 0***0 | Clutch, compl. | |
| 24 | 0***7 | Thrust washer | |
| 25 | 0***0 | Hexagon screw M8x20 DIN933 | |
| 26 | 0***0 | Cap screw M16x40 DIN7984 | |
| 28 | 0***4 | Screw | |
| 29 | 0***0 | Rubber pad | |
| 3 | 0***0 | Bracket | |
| 30 | 0***5 | Cap screw M12x25 DIN912 | |
| 32 | 0***0 | Security nut VM20 DIN980 | |
| 33 | 0***0 | Hexagon screw | |
| 34 | 0***0 | Security nut NM16 DIN985 | |
| 35 | 0***6 | Washer 17 DIN125 | |
| 36 | 0***0 | Hexagon screw M20x70 DIN931 | |
| 38 | 0***0 | Washer 20 DIN6796 | |
| 39 | 0***6 | Hexagon screw M10x16 DIN933 | |
| 4 | 0***0 | Angle | |
| 40 | 0***1 | Washer 21 DIN7349 | |
| 41 | 0***0 | Hexagon nut M20 DIN934 | |
| 5 | 0***0 | Angle | |
| 50 | 0***2 | Coupling sleeve | |
| 51 | 0***0 | Cap screw M8x20 DIN912 | |
| 60 | 0***0 | Fixed displacement hydro motor | |
| 61 | 0***5 | Hexagon screw M12x35 DIN933 | |
| 62 | 0***3 | Washer 13 DIN7349 | |
| 65 | 0***0 | O-ring | |
| 8 | 0***6 | Seal ring | |
| 9 | 0***5 | Cover |
