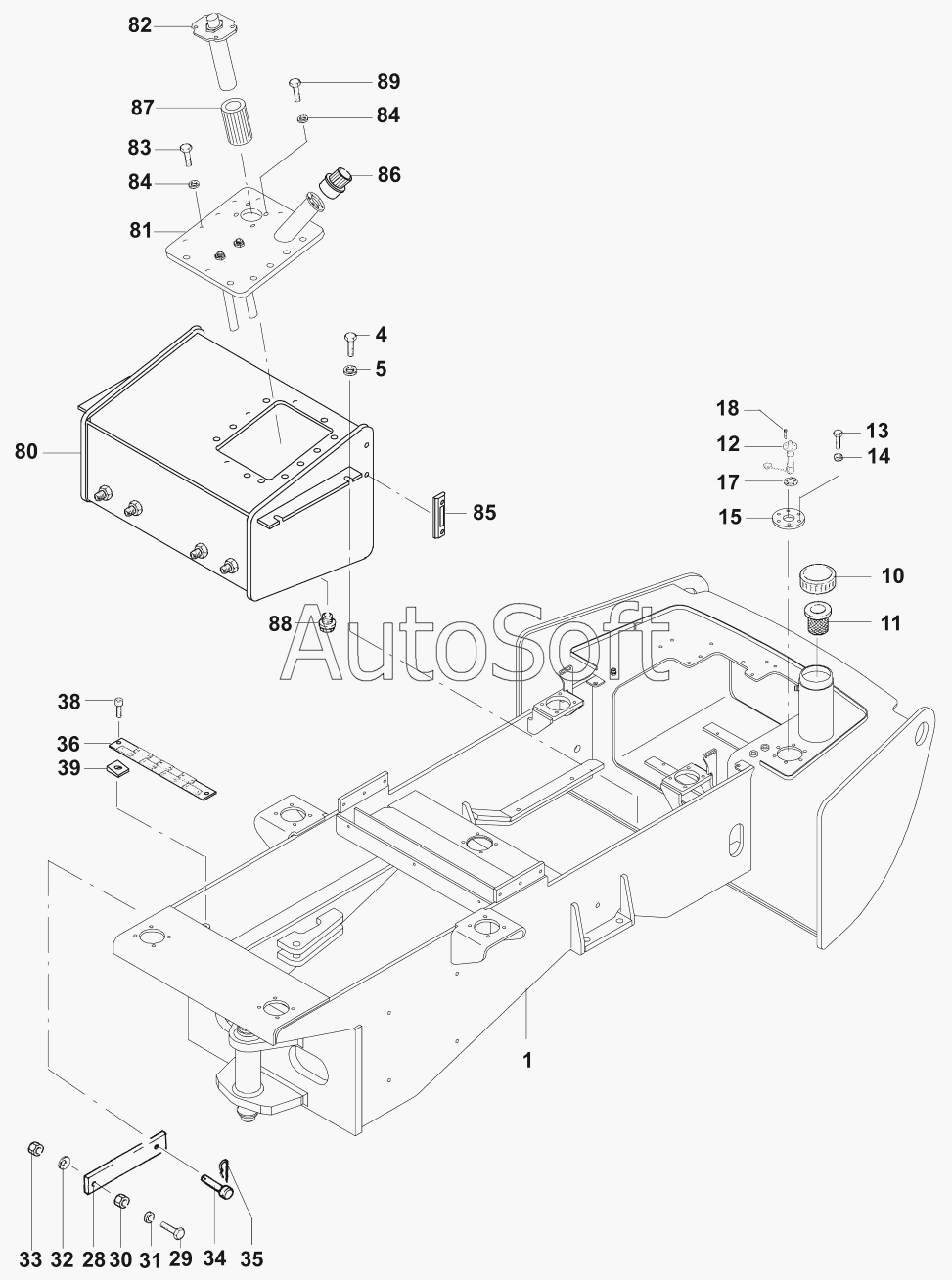

Каталог запасных частей к технике: JCB VM-46D/PD (2006). Рама/Frame
1
4
5
10
11
12
13
14
15
17
18
28
29
30
31
32
33
34
35
36
38
39
80
81
82
83
84
84
84
85
86
87
88
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87211/10002 | 8***2 | Frame, cpl. | |
| 1 | 0***0 | Frame | |
| 10 | 0***1 | Cover lid, cpl. | |
| 11 | 0***0 | Screen | |
| 12 | 0***0 | Transmitter | |
| 13 | 0***5 | Hexagon screw M8x25 DIN933 | |
| 14 | 0***8 | Screw retaining device | |
| 15 | 0***1 | Cover | |
| 17 | 0***1 | Gasket | |
| 18 | 0***6 | Cap screw M5x16 DIN7984 | |
| 28 | 0***2 | Strap | |
| 29 | 0***0 | Hexagon screw M20x70 DIN933 | |
| 30 | 0***4 | Hexagon nut M24 DIN934 | |
| 31 | 0***0 | Washer 21 DIN125 | |
| 32 | 0***0 | Disc spring | |
| 33 | 0***0 | Security nut VM20 DIN980 | |
| 34 | 0***0 | Bolt | |
| 35 | 0***0 | Splint pin | |
| 36 | 0***0 | Fixing bar | |
| 38 | 0***0 | Cap screw | |
| 39 | 0***4 | Washer | |
| 4 | 0***0 | Hexagon screw M12x50 DIN933 | |
| 5 | 0***2 | Washer 13 DIN125 | |
| 80 | 0***0 | Hydraulic oil tank | |
| 81 | 0***0 | Cover lid | |
| 82 | 0***0 | Intake pipe | |
| 83 | 0***5 | Hexagon screw M8x25 DIN933 | |
| 84 | 0***8 | Screw retaining device | |
| 85 | 0***2 | Oil level indicator | |
| 86 | 0***0 | Filter | |
| 87 | 0***0 | Filter | |
| 88 | 0***2 | Union | |
| 89 | 0***0 | Hexagon screw M8x20 DIN933 |
