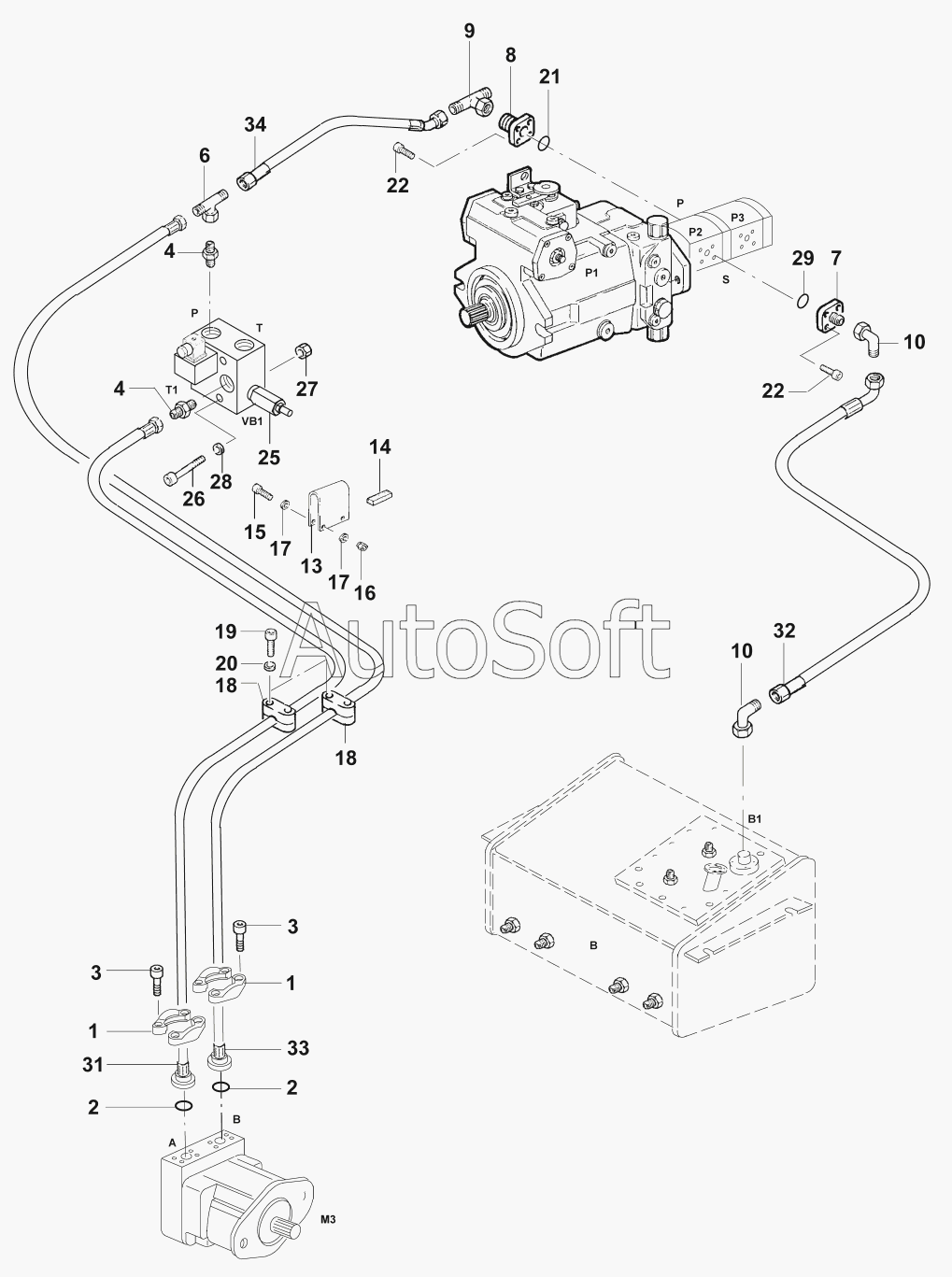

Каталог запасных частей к технике: JCB VM-46D/PD (2006). Гидросистема/Drive
1
1
2
2
3
3
4
4
6
7
8
9
10
10
13
14
15
16
17
17
18
18
19
20
21
22
22
25
26
27
28
29
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87211/72200 | 8***0 | Drive | |
| 1 | 0***3 | Split flange halves | |
| 10 | 0***8 | Nipple | |
| 13 | 0***5 | Hose clamp | |
| 14 | 0***2 | Plate | |
| 15 | 0***5 | Cap screw M6x45 DIN912 | |
| 16 | 0***0 | Security nut VM6 DIN980 | |
| 17 | 0***6 | Washer 6,4 DIN125 | |
| 18 | 0***2 | Hose clamp | |
| 19 | 0***0 | Cap screw M6x30 DIN912 | |
| 2 | 0***5 | O-ring | |
| 20 | 0***6 | Washer 6,4 DIN433 | |
| 21 | 0***3 | O-ring | |
| 22 | 0***2 | Cap screw M6x22 DIN912 | |
| 25 | 0***0 | Control bloc | |
| 26 | 0***0 | Cap screw | |
| 27 | 0***0 | Security nut VM6 DIN980 | |
| 28 | 0***6 | Washer 6,4 DIN125 | |
| 29 | 0***5 | O-ring | |
| 3 | 0***8 | Cap screw | |
| 31 | 0***7 | Hose | |
| 32 | 0***0 | Hose | |
| 33 | 0***2 | Hose | |
| 34 | 0***4 | Hose | |
| 4 | 0***5 | Nipple | |
| 6 | 0***5 | Nipple | |
| 7 | 0***8 | Flange union | |
| 8 | 0***9 | Union incl. 20,21 | |
| 9 | 0***5 | Nipple |
