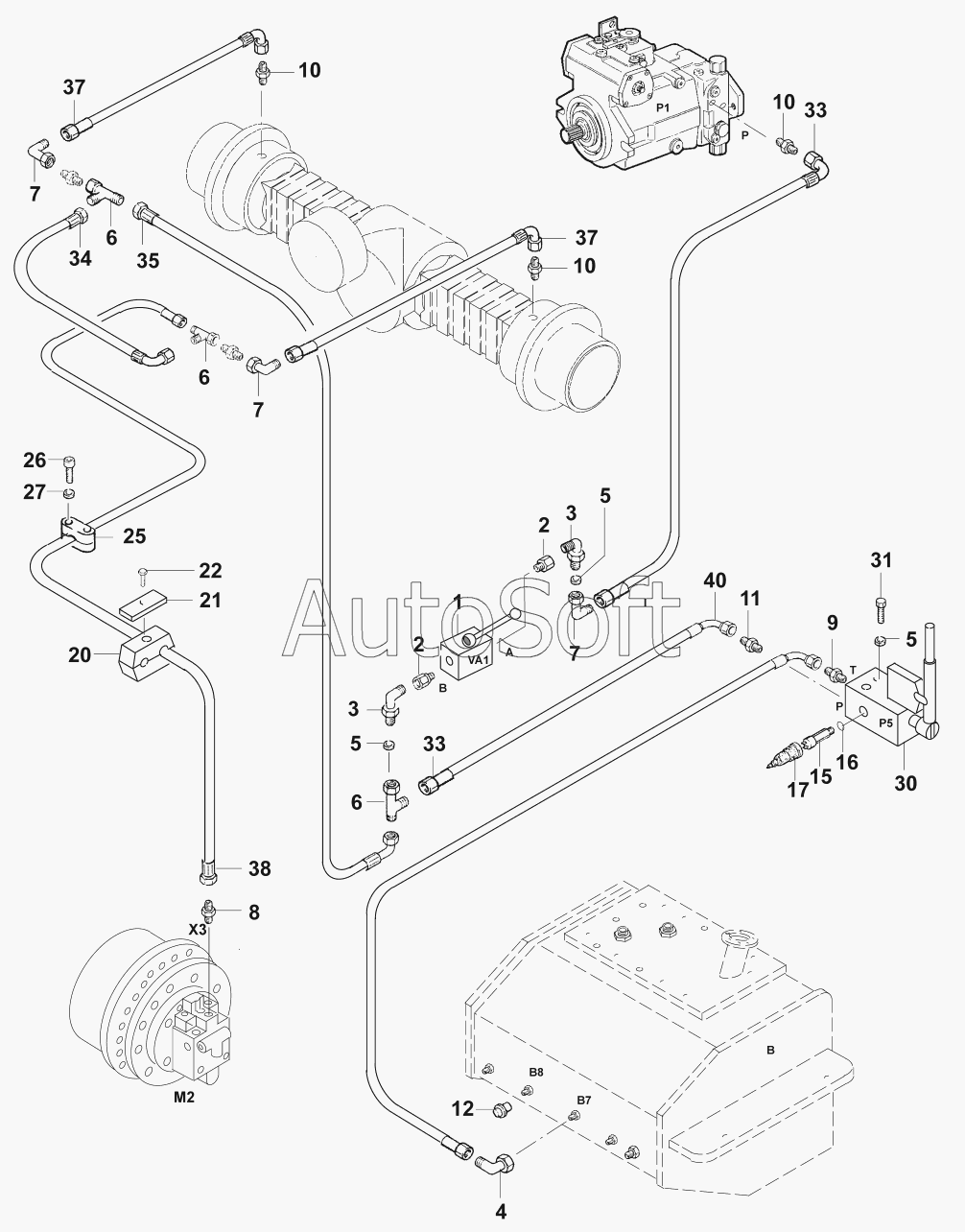

Каталог запасных частей к технике: JCB VM-75D/PD (2006). Тормозные трубопроводы/Brake lines
1
1
2
2
3
3
4
5
5
5
6
6
6
7
7
7
8
9
10
10
10
11
15
16
17
20
21
22
25
26
27
30
30
31
33
33
34
35
37
37
38
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87222/72601 | 8***1 | Brake lines | |
| 1 | 0***6 | Handle | |
| 1 | 0***1 | Ball cock | |
| 10 | 0***3 | Nipple | |
| 11 | 0***8 | Nipple | |
| 15 | 0***1 | Presure switch | |
| 16 | 0***5 | Seal ring A12x15,5 DIN7603 | |
| 17 | 0***6 | Protective cap | |
| 2 | 0***8 | Nipple | |
| 20 | 0***5 | Hose clamp | |
| 21 | 0***2 | Cover plate | |
| 22 | 0***5 | Hexagon screw M8x45 DIN933 | |
| 25 | 0***5 | Hose clamp | |
| 26 | 0***5 | Cap screw M6x25 DIN912 | |
| 27 | 0***6 | Washer 6,4 DIN433 | |
| 3 | 0***8 | Connection | |
| 30 | 0***0 | Manual pump | |
| 30 | 0***1 | Seal kit | |
| 31 | 0***0 | Hexagon screw M8x70 DIN931 | |
| 33 | 0***9 | Hose 550mm | |
| 34 | 0***8 | Hose 1100mm | |
| 35 | 0***1 | Hose 1500mm | |
| 37 | 0***0 | Hose 200mm | |
| 38 | 0***9 | Hose 3700mm | |
| 4 | 0***0 | Nipple | |
| 40 | 0***4 | Hose 1330mm | |
| 5 | 0***5 | Washer 15 DIN125 | |
| 6 | 0***8 | Nipple | |
| 7 | 0***8 | Nipple | |
| 8 | 0***0 | Nipple | |
| 9 | 0***0 | Nipple |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
