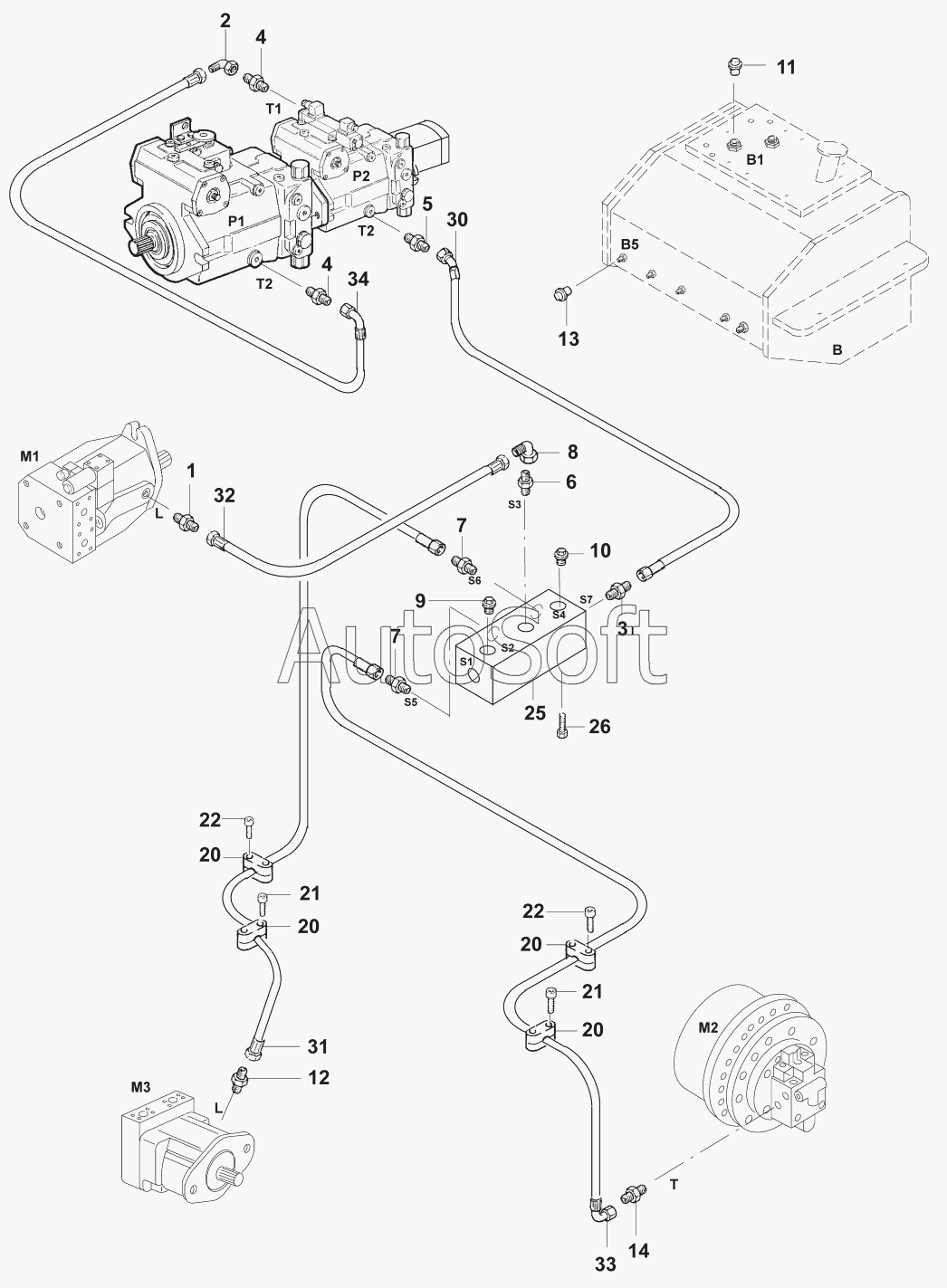

Каталог запасных частей к технике: JCB VM-75D/PD (2006). Трубопроводы/Leakage oil line
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
20
20
20
20
21
21
22
22
25
26
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87222/72801 | 8***1 | Leakage oil line | |
| 1 | 0***6 | Nipple | |
| 10 | 0***2 | Screw plug | |
| 11 | 0***8 | Closing plug | |
| 12 | 0***5 | Nipple | |
| 13 | 0***2 | Plug | |
| 14 | 0***5 | Nipple | |
| 2 | 0***8 | Union | |
| 20 | 0***0 | Hose clamp | |
| 21 | 0***0 | Cap screw M6x40 DIN912 | |
| 22 | 0***0 | Cap screw M6x30 DIN912 | |
| 25 | 0***1 | Distributor block | |
| 26 | 0***0 | Hexagon screw M10x100 DIN931 | |
| 3 | 0***3 | Nipple | |
| 30 | 0***8 | Hose 770mm | |
| 31 | 0***2 | Hose 3840mm | |
| 32 | 0***2 | Hose 720mm | |
| 33 | 0***2 | Hose 4050mm | |
| 34 | 0***0 | Hose 480mm | |
| 4 | 0***8 | Nipple | |
| 5 | 0***3 | Nipple | |
| 6 | 0***7 | Nipple | |
| 7 | 0***5 | Nipple | |
| 8 | 0***5 | Nipple | |
| 9 | 0***4 | Screw plug |
