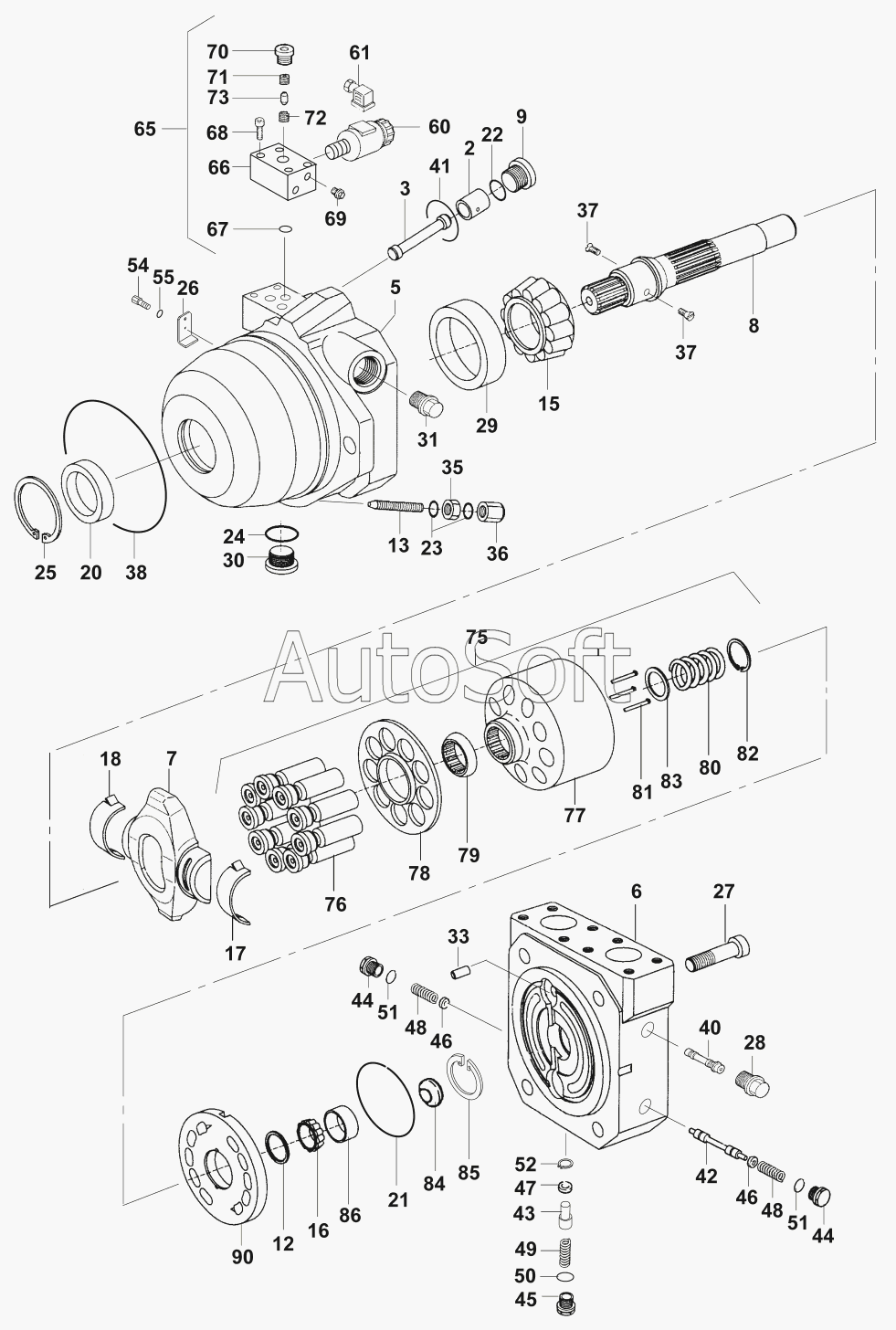

Каталог запасных частей к технике: JCB VM-115 D/PD (2006). Гидромотор/Variable displacement motor
2
3
5
6
7
8
9
12
13
15
16
17
18
20
21
22
23
24
25
26
27
28
29
30
31
33
35
36
37
37
38
40
41
42
43
44
44
45
46
46
47
48
48
49
50
51
51
52
54
55
60
61
65
66
67
68
69
70
71
72
73
75
76
77
78
79
80
81
82
83
84
85
86
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07222/20610 | 0***0 | Variable displacement motor, cpl. | |
| 07222/20611 | 0***1 | Sealing kit | |
| 12 | 0***7 | Disc | |
| 13 | 0***8 | Screw | |
| 15 | 0***9 | Roller bearing | |
| 16 | 0***0 | Roller bearing | |
| 17 | 0***1 | Bearing shells | |
| 18 | 0***2 | Bearing shells | |
| 2 | 0***1 | Piston | |
| 20 | 0***5 | Shaft seal ring | |
| 21 | 0***3 | O-ring | |
| 22 | 0***4 | O-ring | |
| 23 | 0***5 | O-ring | |
| 24 | 0***6 | Seal ring | |
| 25 | 0***7 | Retaining ring | |
| 26 | 0***4 | Angle | |
| 27 | 0***8 | Cap screw M14x60 DIN912 | |
| 28 | 0***9 | Screw plug | |
| 29 | 0***0 | Ring | |
| 3 | 0***2 | Piston rod | |
| 30 | 0***1 | Screw plug | |
| 31 | 0***2 | Plug | |
| 33 | 0***3 | Parallel pin | |
| 35 | 0***4 | Nut | |
| 36 | 0***5 | Nut | |
| 37 | 0***6 | Countersunk bolt M5x16 DIN7991 | |
| 38 | 0***5 | O-ring | |
| 40 | 0***6 | Valve | |
| 41 | 0***7 | Ring | |
| 42 | 0***8 | Piston | |
| 43 | 0***9 | Piston | |
| 44 | 0***0 | Screw plug | |
| 45 | 0***1 | Screw plug | |
| 46 | 0***2 | Washer | |
| 47 | 0***3 | Visor | |
| 48 | 0***4 | Compression spring | |
| 49 | 0***5 | Compression spring | |
| 5 | 0***1 | Housing | |
| 50 | 0***6 | O-ring | |
| 51 | 0***7 | O-ring | |
| 52 | 0***8 | Retaining ring | |
| 54 | 0***9 | Screw | |
| 55 | 0***0 | Gasket | |
| 6 | 0***2 | Plate | |
| 60 | 0***0 | Way valve, cpl. | |
| 61 | 0***5 | Plug socket | |
| 65 | 0***0 | Housing, cpl. | |
| 66 | 0***1 | Housing | |
| 67 | 0***4 | O-ring | |
| 68 | 0***2 | Cap screw M6x40 DIN912 | |
| 69 | 0***3 | Plug | |
| 7 | 0***5 | Valve | |
| 70 | 0***9 | Screw plug | |
| 71 | 0***7 | Screw | |
| 72 | 0***8 | Screw | |
| 73 | 0***2 | Pin | |
| 75 | 0***5 | Driving gear | |
| 76 | 0***1 | Piston, kpl. | |
| 77 | 0***2 | Cylinder | |
| 78 | 0***2 | Plate | |
| 79 | 0***3 | Ball | |
| 8 | 0***3 | Shaft | |
| 80 | 0***4 | Compression spring | |
| 81 | 0***5 | Pin | |
| 82 | 0***6 | Retaining ring | |
| 83 | 0***7 | Supporting ring | |
| 84 | 0***8 | Disc spring | |
| 85 | 0***9 | Retaining ring | |
| 86 | 0***0 | Adjusting device | |
| 9 | 0***6 | Screw plug | |
| 90 | 0***6 | Connection plate |
