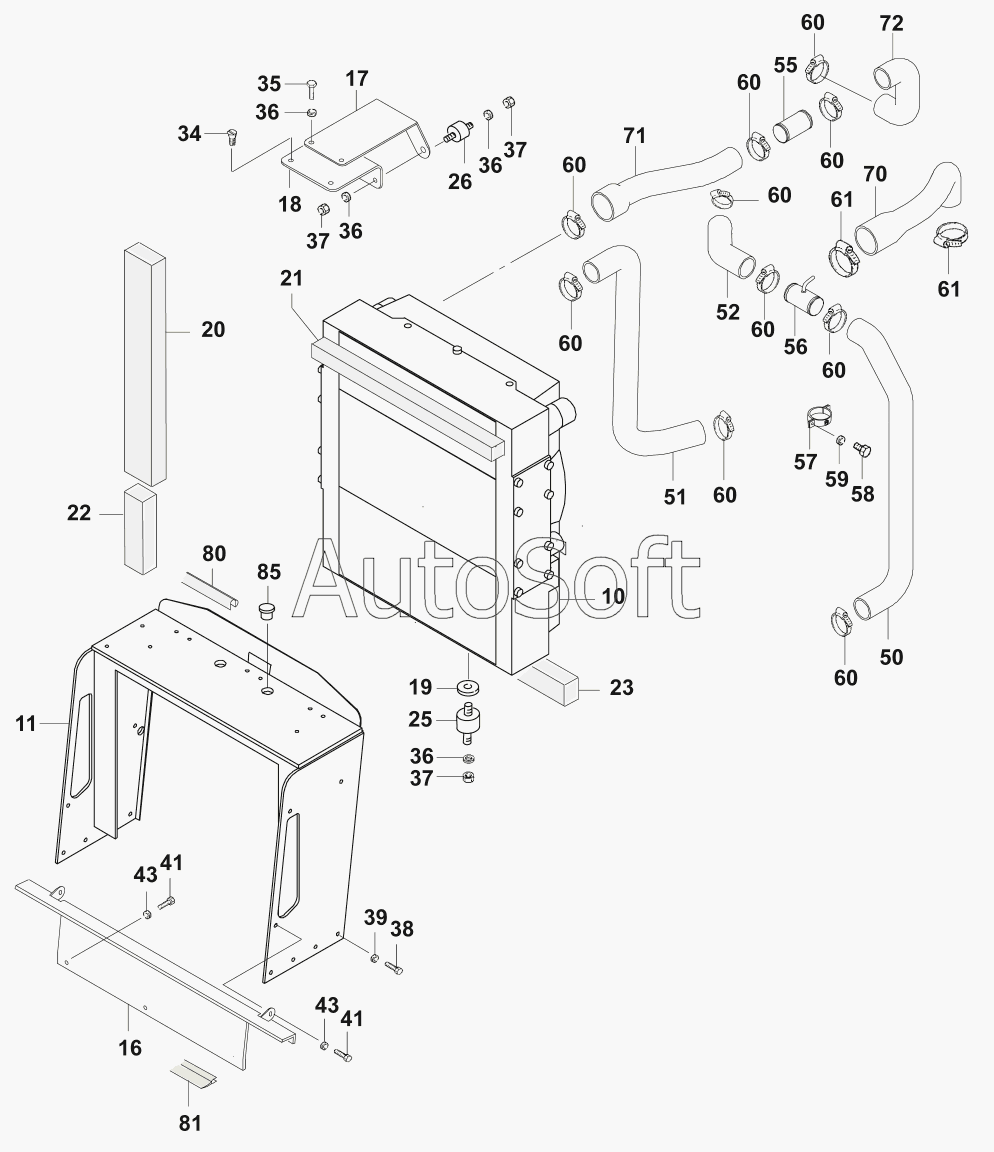

Каталог запасных частей к технике: JCB VM-115 D/PD (2006). Установка системы охлаждения/Instalation cooler
10
11
16
17
18
19
20
21
22
23
25
26
34
35
36
36
36
36
37
37
37
38
39
41
41
43
43
50
51
52
55
56
57
58
59
60
60
60
60
60
60
60
60
60
60
61
61
70
71
72
80
81
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87232/51004 | 8***4 | Instalation cooler | |
| 10 | 0***5 | Cooler | |
| 11 | 0***0 | Cooler box | |
| 16 | 0***0 | Intermediate wall | |
| 17 | 0***5 | Bracket 1 | |
| 18 | 0***6 | Bracket 2 | |
| 19 | 0***3 | Washer | |
| 20 | 0***4 | Rubber stripe 24x80x590 | |
| 21 | 0***5 | Rubber stripe 24x40x620 | |
| 22 | 0***6 | Rubber stripe 24x60x230 | |
| 23 | 0***7 | Rubber stripe 24x60x760 | |
| 25 | 0***5 | Rubber pad | |
| 26 | 0***0 | Pad | |
| 34 | 0***0 | Countersunk bolt 8x20 DIN7991 | |
| 35 | 0***5 | Hexagon screw M10x25 DIN933 | |
| 36 | 0***0 | Washer 10,5 DIN7349 | |
| 37 | 0***0 | Security nut VM10 DIN980 | |
| 38 | 0***5 | Hexagon screw M12x25 DIN933 | |
| 39 | 0***3 | Washer 13 DIN7349 | |
| 41 | 0***0 | Hexagon screw M8x20 DIN933 | |
| 43 | 0***8 | Washer 8,4 DIN125 | |
| 50 | 0***8 | Hose | |
| 51 | 0***9 | Hose | |
| 52 | 0***2 | Hose, upper | |
| 55 | 0***5 | Pipe | |
| 56 | 0***6 | Pipe | |
| 57 | 0***0 | Pipe clip | |
| 58 | 0***2 | Hexagon screw M10x12 DIN933 | |
| 59 | 0***0 | Washer B10,5 DIN9021 | |
| 60 | 0***9 | Hose clamp | |
| 61 | 0***0 | Hose clamp | |
| 70 | 0***0 | Hose | |
| 71 | 0***1 | Hose | |
| 72 | 0***2 | Hose | |
| 80 | 0***8 | Sectional sealing material 1500mm | |
| 81 | 0***5 | Sectional sealing material 1,0m | |
| 85 | 0***9 | Plug |
