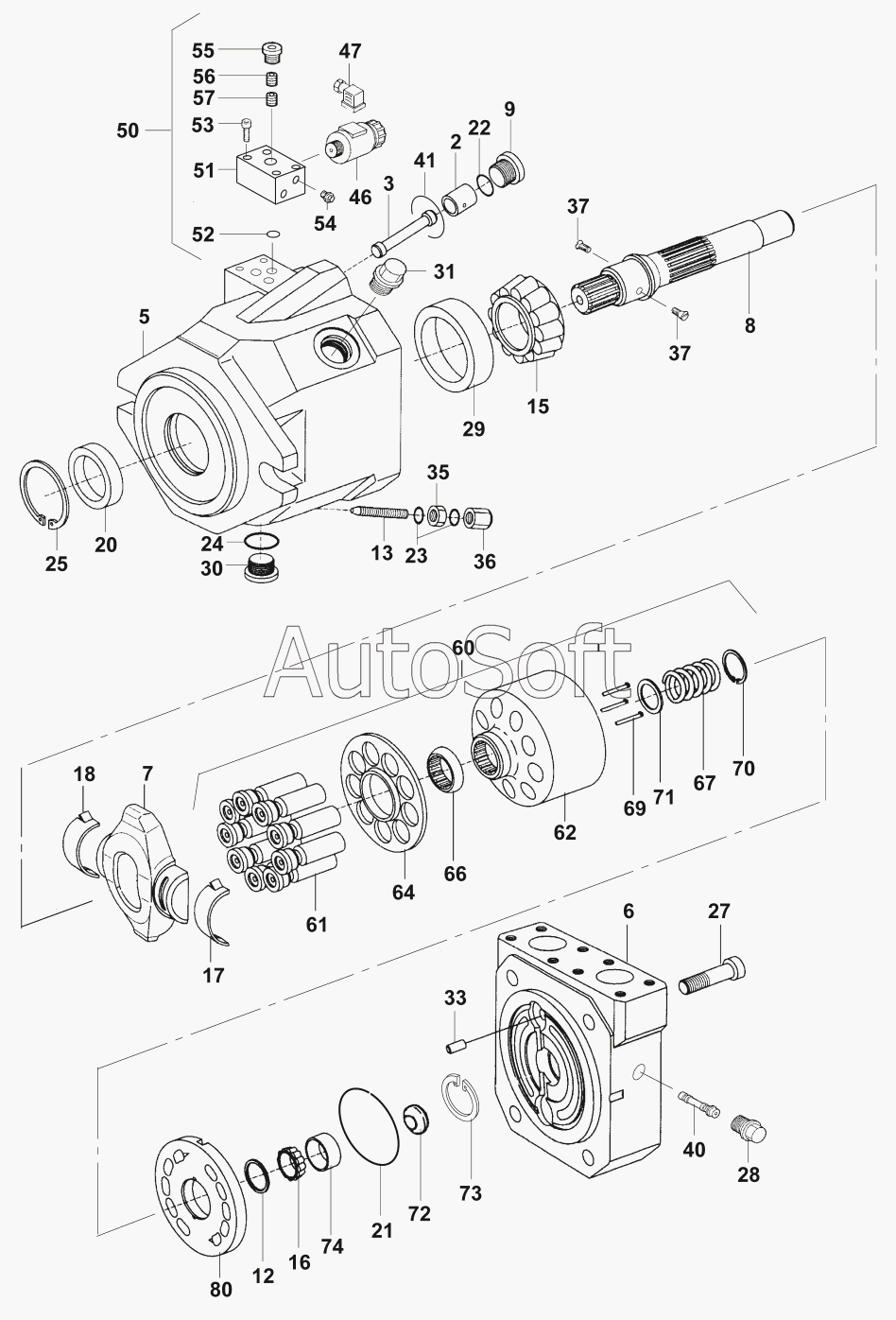

Каталог запасных частей к технике: JCB VM-115 D/PD (2006). Гидромотор/Variable displacement motor
2
3
5
6
7
8
9
12
13
15
16
17
18
20
21
22
23
24
25
27
28
29
30
31
33
35
36
37
37
40
41
46
47
50
51
52
53
54
55
56
57
60
61
62
64
66
67
69
70
71
72
73
74
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07222/30400 | 0***0 | Variable displacement motor, cpl. | |
| 07222/30401 | 0***1 | Sealing kit | |
| 12 | 0***7 | Disc | |
| 13 | 0***8 | Screw | |
| 15 | 0***9 | Roller bearing | |
| 16 | 0***0 | Roller bearing | |
| 17 | 0***1 | Bearing shells | |
| 18 | 0***2 | Bearing shells | |
| 2 | 0***1 | Piston | |
| 20 | 0***5 | Shaft seal ring | |
| 21 | 0***3 | O-ring | |
| 22 | 0***4 | O-ring | |
| 23 | 0***5 | O-ring | |
| 24 | 0***6 | Seal ring | |
| 25 | 0***7 | Retaining ring | |
| 27 | 0***8 | Cap screw M14x60 DIN912 | |
| 28 | 0***9 | Screw plug | |
| 29 | 0***0 | Ring | |
| 3 | 0***2 | Piston rod | |
| 30 | 0***1 | Screw plug | |
| 31 | 0***2 | Plug | |
| 33 | 0***3 | Parallel pin | |
| 35 | 0***4 | Nut | |
| 36 | 0***5 | Nut | |
| 37 | 0***6 | Countersunk bolt M5x16 DIN7991 | |
| 40 | 0***7 | Valve | |
| 41 | 0***8 | Ring | |
| 46 | 0***0 | Way valve, cpl. | |
| 47 | 0***5 | Plug socket | |
| 5 | 0***3 | Housing | |
| 50 | 0***0 | Housing, cpl. | |
| 51 | 0***1 | Housing | |
| 52 | 0***4 | O-ring | |
| 53 | 0***2 | Cap screw M6x40 DIN912 | |
| 54 | 0***3 | Plug | |
| 55 | 0***9 | Screw plug | |
| 56 | 0***7 | Screw | |
| 57 | 0***8 | Screw | |
| 6 | 0***4 | Plate | |
| 60 | 0***5 | Driving gear | |
| 61 | 0***0 | Piston, kpl. | |
| 62 | 0***1 | Cylinder | |
| 64 | 0***2 | Plate | |
| 66 | 0***3 | Ball | |
| 67 | 0***4 | Compression spring | |
| 69 | 0***5 | Pin | |
| 7 | 0***5 | Valve | |
| 70 | 0***6 | Retaining ring | |
| 71 | 0***7 | Supporting ring | |
| 72 | 0***8 | Disc spring | |
| 73 | 0***9 | Retaining ring | |
| 74 | 0***0 | Adjusting device | |
| 8 | 0***9 | Shaft | |
| 80 | 0***6 | Connection plate | |
| 9 | 0***6 | Screw plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
