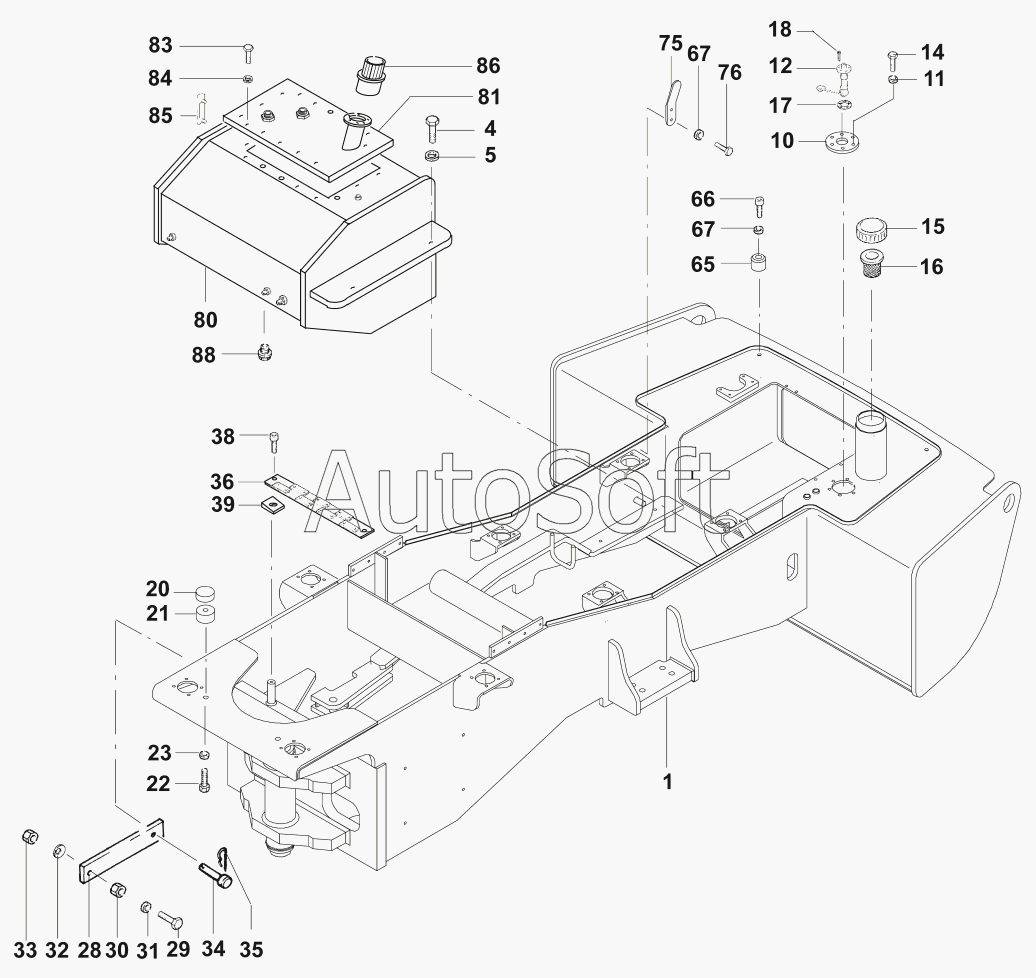

Каталог запасных частей к технике: JCB VM-115 D/PD (2006). Рама/Frame
1
4
5
10
11
12
14
15
16
17
18
20
21
22
23
28
29
30
31
32
33
34
35
36
38
39
65
66
67
67
75
76
80
81
83
84
85
86
88
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87232/10004 | 8***4 | Frame, cpl. | |
| 1 | 0***0 | Frame | |
| 10 | 0***1 | Cover | |
| 11 | 0***8 | Screw retaining device | |
| 12 | 0***0 | Transmitter | |
| 14 | 0***0 | Hexagon screw M8x20 DIN933 | |
| 15 | 0***1 | Cover lid, cpl. | |
| 16 | 0***0 | Screen | |
| 17 | 0***1 | Gasket | |
| 18 | 0***6 | Cap screw M5x16 DIN7984 | |
| 20 | 0***5 | Stop buffer | |
| 21 | 0***4 | Spacer washer | |
| 22 | 0***5 | Hexagon screw M20x55 DIN931 | |
| 23 | 0***3 | Washer 13 DIN7349 | |
| 28 | 0***1 | Strap | |
| 29 | 0***0 | Hexagon screw M24x100 DIN933 | |
| 30 | 0***4 | Hexagon nut M24 DIN934 | |
| 31 | 0***4 | Washer 25 DIN125 | |
| 32 | 0***0 | Disc spring | |
| 33 | 0***0 | Security nut VM24 DIN980 | |
| 34 | 0***0 | Bolt | |
| 35 | 0***8 | Locking wire | |
| 36 | 0***0 | Fixing bar | |
| 38 | 0***0 | Cap screw M12x30 DIN912 | |
| 39 | 0***2 | Washer 13 DIN125 | |
| 4 | 0***0 | Hexagon screw M12x50 DIN933 | |
| 5 | 0***2 | Washer 13 DIN125 | |
| 65 | 0***6 | Stop buffer | |
| 66 | 0***5 | Cap screw M10x45 DIN912 | |
| 67 | 0***0 | Washer 10,5 DIN125 | |
| 75 | 0***5 | Guide | |
| 76 | 0***5 | Hexagon screw M10x25 DIN933 | |
| 80 | 0***0 | Hydraulic oil tank | |
| 81 | 0***0 | Cover lid | |
| 83 | 0***5 | Hexagon screw M8x25 DIN933 | |
| 84 | 0***8 | Screw retaining device | |
| 85 | 0***2 | Oil level indicator | |
| 86 | 0***0 | Filter | |
| 88 | 0***2 | Union |
