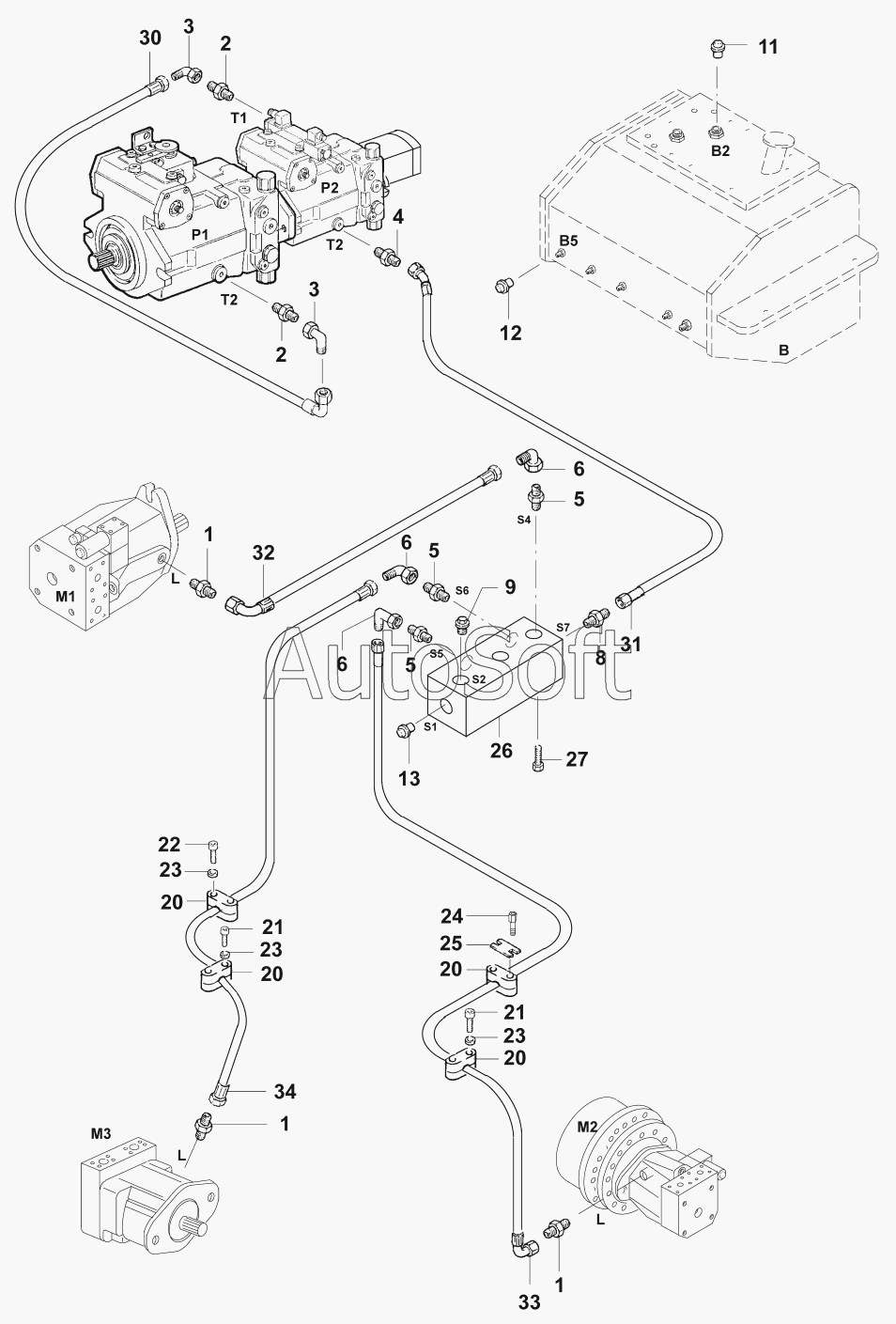

Каталог запасных частей к технике: JCB VM-115 D/PD (2006). Трубопроводы/Leakage oil line
1
1
1
2
2
3
3
4
5
5
5
6
6
6
8
9
11
12
13
20
20
20
20
21
21
22
23
23
23
24
25
26
27
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87232/72805 | 8***5 | Leakage oil line | |
| 1 | 0***6 | Nipple | |
| 11 | 0***8 | Closing plug | |
| 12 | 0***2 | Plug | |
| 13 | 0***0 | Plug | |
| 2 | 0***8 | Nipple | |
| 20 | 0***2 | Hose clamp | |
| 21 | 0***0 | Cap screw M6x40 DIN912 | |
| 22 | 0***0 | Cap screw M6x30 DIN912 | |
| 23 | 0***6 | Washer 6,4 DIN433 | |
| 24 | 0***7 | Construction screw | |
| 25 | 0***8 | Safety plate | |
| 26 | 0***1 | Distributor block | |
| 27 | 0***0 | Hexagon screw M10x100 DIN931 | |
| 3 | 0***8 | Union | |
| 30 | 0***0 | Hose 480mm | |
| 31 | 0***6 | Hose 850mm | |
| 32 | 0***5 | Hose 910mm | |
| 33 | 0***0 | Hose 4500mm | |
| 34 | 0***0 | Hose 4630mm | |
| 4 | 0***3 | Nipple | |
| 5 | 0***5 | Nipple | |
| 6 | 0***5 | Nipple | |
| 8 | 0***3 | Nipple | |
| 9 | 0***4 | Screw plug |
