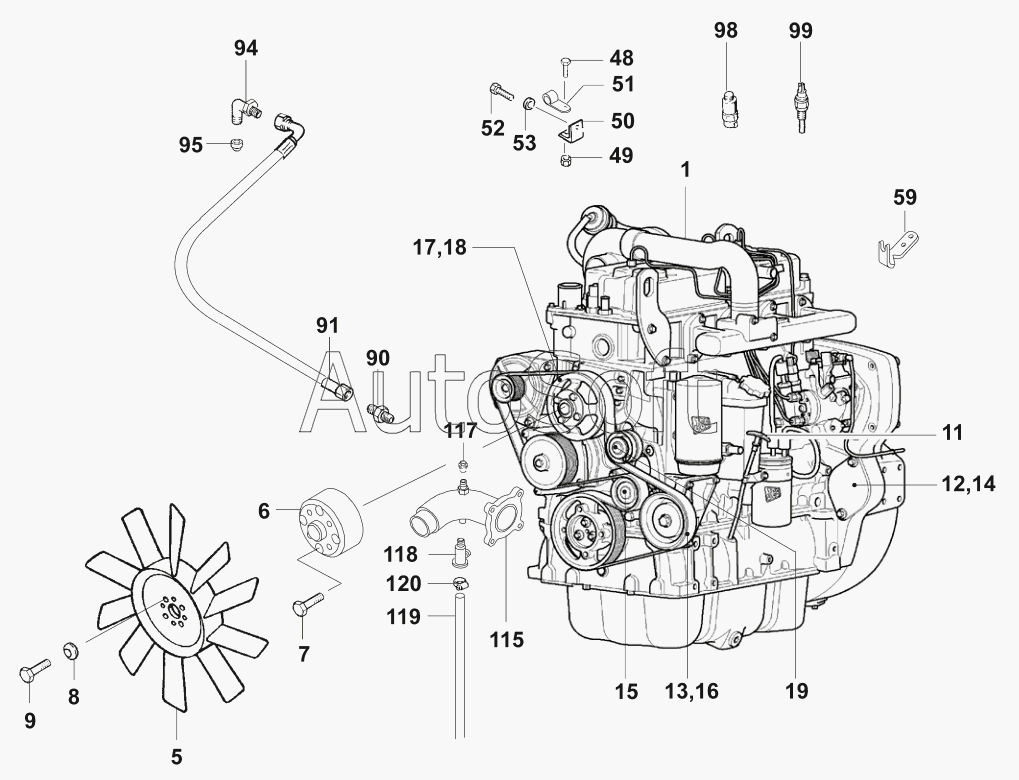

Каталог запасных частей к технике: JCB VM-115 D/PD (2006). Двигатель/Structure motor
1
5
6
7
8
9
11
12
13
14
15
16
17
18
19
48
49
50
51
52
53
59
90
91
94
95
98
99
115
117
118
119
120
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87232/50006 | 8***6 | Structure motor, cpl. | |
| 1 | 0***9 | Diesel engine | |
| 11 | 0***3 | Oil dipstick | |
| 115 | 0***0 | Nipple | |
| 117 | 0***8 | Plug | |
| 118 | 0***1 | Exhaust valve | |
| 119 | 0***0 | Hose 600 mm | |
| 12 | 0***4 | Cover | |
| 120 | 0***9 | Hose clamp | |
| 13 | 0***5 | Hexagon screw M8x65 DIN933 | |
| 14 | 0***8 | O-ring | |
| 15 | 0***5 | Idler pulley | |
| 16 | 0***1 | Fan belt | |
| 17 | 0***2 | Fan pulley | |
| 18 | 0***3 | Fan hub | |
| 19 | 0***4 | Idler pulley | |
| 48 | 0***0 | Hexagon screw M6x20 DIN933 | |
| 49 | 0***0 | Security nut VM6 DIN980 | |
| 5 | 0***5 | Fan wheel | |
| 50 | 0***9 | Fastening angle | |
| 51 | 0***3 | Pipe clip | |
| 52 | 0***0 | Hexagon screw M8x20 DIN933 | |
| 53 | 0***8 | Washer 8,4 DIN125 | |
| 59 | 0***9 | Bracket | |
| 6 | 0***2 | Spacer piece | |
| 7 | 0***0 | Hexagon screw M8x40 DIN933 | |
| 8 | 0***6 | Disc spring | |
| 9 | 0***0 | Hexagon screw M8x20 DIN933 | |
| 90 | 0***5 | Nipple | |
| 91 | 0***0 | Hose 770mm | |
| 94 | 0***5 | Nipple | |
| 95 | 0***5 | Screw plug | |
| 98 | 0***1 | Switch | |
| 99 | 0***6 | Transmitter |
