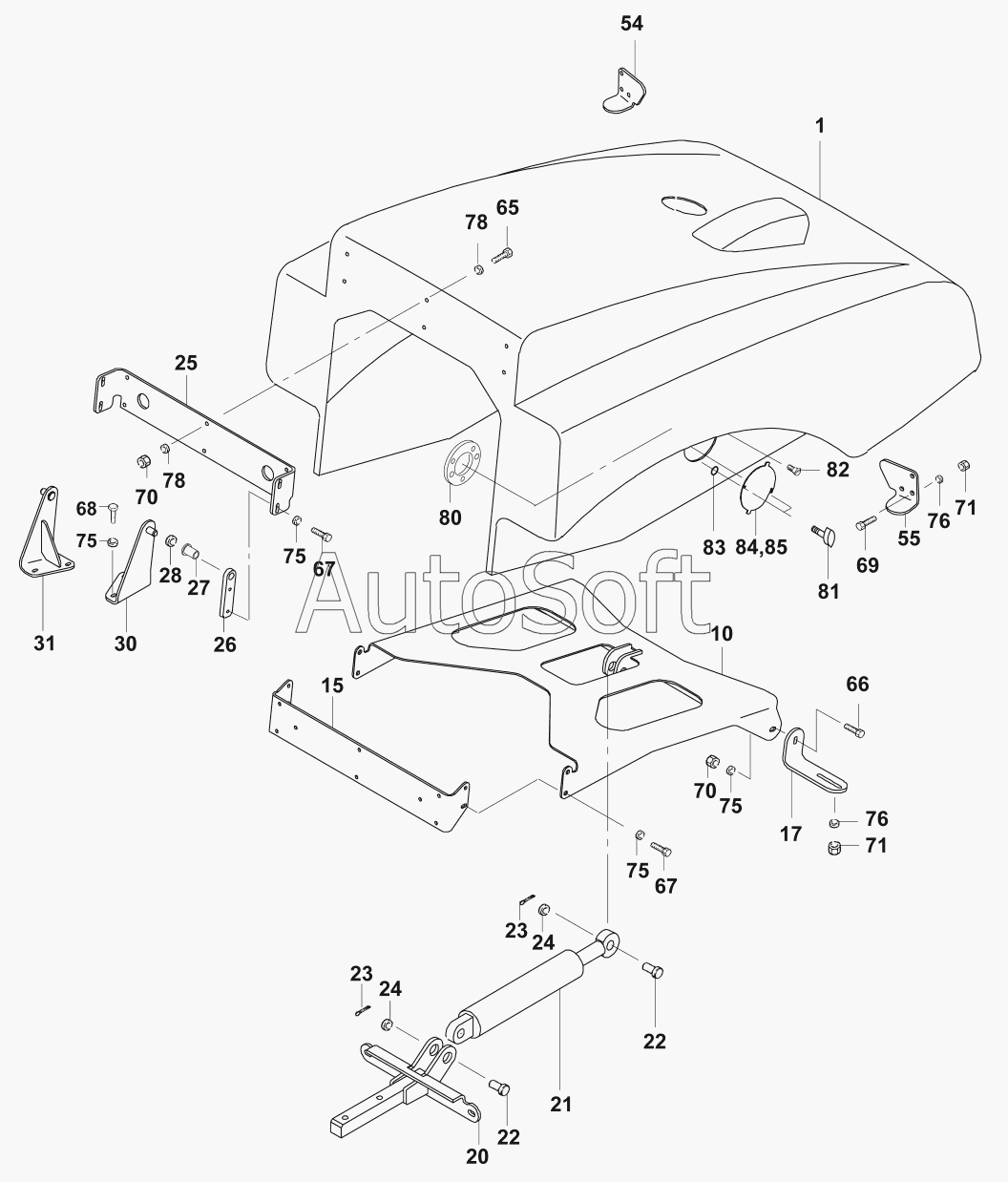

Каталог запасных частей к технике: JCB VM-132D/PD (2006). Капот/Engine hood
1
10
15
17
20
21
22
22
23
23
24
24
25
26
27
28
30
31
54
55
65
66
67
67
68
69
70
70
71
71
75
75
75
75
76
76
78
78
80
81
82
83
84
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87242/53000 | 8***0 | Engine hood, cpl. | |
| 1 | 0***0 | Engine hood | |
| 10 | 0***0 | Retaining plate, cpl. | |
| 15 | 0***5 | Bracket | |
| 17 | 0***7 | Angle | |
| 20 | 0***0 | Bracket | |
| 21 | 0***0 | Hydro-cylinder | |
| 22 | 0***0 | Bolt | |
| 23 | 0***0 | Split pin 6,3x50 DIN 94 | |
| 24 | 0***5 | Washer | |
| 25 | 0***5 | Bracket | |
| 26 | 0***6 | Hinge | |
| 27 | 0***3 | Sleeve | |
| 28 | 0***0 | Washer | |
| 30 | 0***0 | Retaining jack, left | |
| 31 | 0***3 | Retaining jack, right | |
| 54 | 0***4 | Fastening angle, right | |
| 55 | 0***5 | Fastening angle, left | |
| 65 | 0***0 | Hexagon screw M10x50 DIN933 | |
| 66 | 0***5 | Hexagon screw M10x35 DIN933 | |
| 67 | 0***0 | Hexagon screw M10x30 DIN933 | |
| 68 | 0***5 | Hexagon screw M10x25 DIN933 | |
| 69 | 0***5 | Hexagon screw M8x25 DIN933 | |
| 70 | 0***0 | Security nut VM10 DIN980 | |
| 71 | 0***0 | Security nut VM8 DIN980 | |
| 75 | 0***0 | Washer 10,5 DIN7349 | |
| 76 | 0***8 | Washer 8,4 DIN7349 | |
| 78 | 0***0 | Washer 10,5 DIN125 | |
| 80 | 0***4 | Ring | |
| 81 | 0***5 | Wing screw | |
| 82 | 0***6 | Countersunk bolt | |
| 83 | 0***2 | O-ring | |
| 84 | 0***1 | Plate | |
| 85 | 0***0 | Noise protection |
