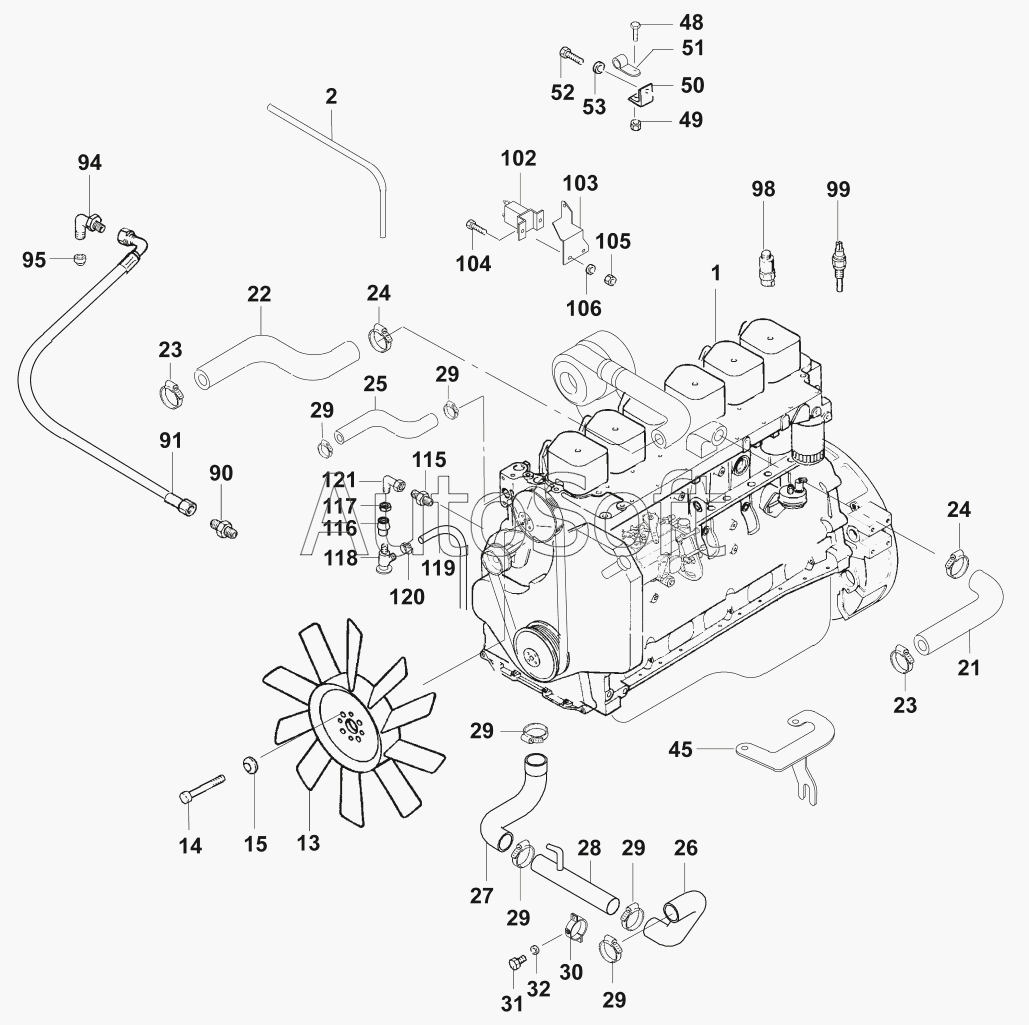

Каталог запасных частей к технике: JCB VM-132D/PD (2006). Двигатель/Structure motor
1
2
13
14
15
21
22
23
23
24
24
25
26
27
28
29
29
29
29
29
29
30
31
32
45
48
49
50
51
52
53
90
91
94
95
98
99
102
103
104
105
106
115
116
117
118
119
120
121
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87242/50003 | 8***3 | Structure motor, cpl. | |
| 1 | 0***0 | Engine, Cummins | |
| 102 | 0***0 | Switch magnetic | |
| 103 | 0***4 | Bracket | |
| 104 | 0***6 | Hexagon screw M6x16 DIN933 | |
| 105 | 0***0 | Security nut VM6 DIN980 | |
| 106 | 0***6 | Washer 6,4 DIN7349 | |
| 115 | 0***1 | Nipple | |
| 116 | 0***7 | Adaptor | |
| 117 | 0***8 | Union nut | |
| 118 | 0***1 | Exhaust valve | |
| 119 | 0***0 | Hose 600 mm | |
| 120 | 0***9 | Hose clamp | |
| 121 | 0***8 | Union | |
| 13 | 0***0 | Fan wheel | |
| 14 | 0***0 | Cap screw M10x100 DIN912 | |
| 15 | 0***0 | Disc spring | |
| 2 | 0***0 | Hose | |
| 21 | 0***0 | Hose | |
| 22 | 0***1 | Hose | |
| 23 | 0***0 | Hose clamp | |
| 24 | 0***0 | Hose clamp | |
| 25 | 0***4 | Hose, upper | |
| 26 | 0***5 | Hose, lower | |
| 27 | 0***6 | Hose, lower | |
| 28 | 0***8 | Pipe | |
| 29 | 0***4 | Hose clamp | |
| 30 | 0***0 | Pipe clip | |
| 31 | 0***2 | Hexagon screw M10x12 DIN933 | |
| 32 | 0***0 | Washer B10,5 DIN9021 | |
| 45 | 0***5 | Bracket | |
| 48 | 0***0 | Hexagon screw M6x20 DIN933 | |
| 49 | 0***0 | Security nut VM6 DIN980 | |
| 50 | 0***9 | Fastening angle | |
| 51 | 0***3 | Pipe clip | |
| 52 | 0***0 | Hexagon screw M8x20 DIN933 | |
| 53 | 0***8 | Washer 8,4 DIN125 | |
| 90 | 0***5 | Nipple | |
| 91 | 0***8 | Hose 560mm | |
| 94 | 0***5 | Nipple | |
| 95 | 0***5 | Screw plug | |
| 98 | 0***1 | Switch | |
| 99 | 0***6 | Transmitter |
