Каталог запасных частей к технике: JCB VM-132D/PD (2006). Мост ведущий/ZF-Axle (Sauer)
1
1
2
2
2
2
4
4
5
5
6
6
7
7
8
8
9
9
11
11
12
12
12
12
12
12
13
13
14
14
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
16
16
17
17
18
18

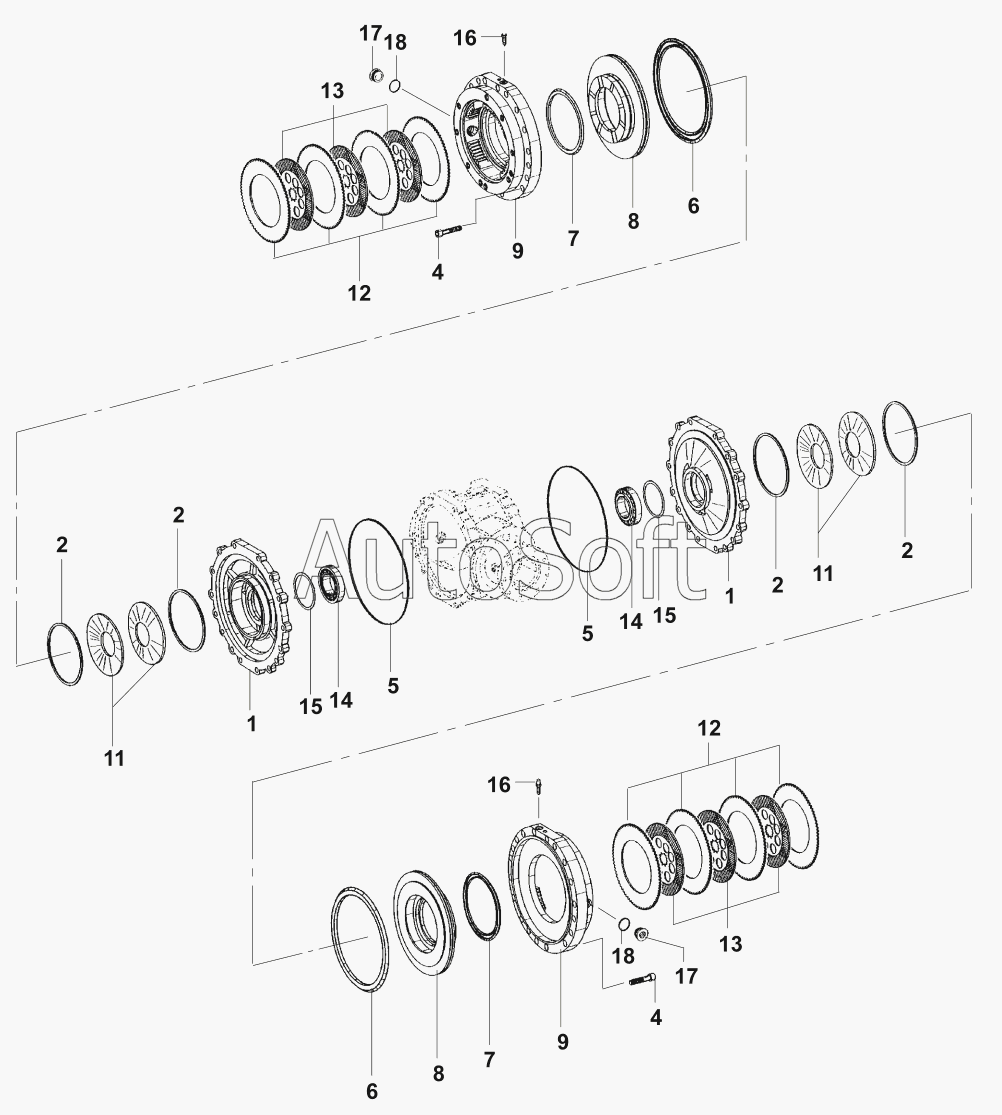

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07242/30100 | 0***0 | ZF-Axle | |
| 07261/30100 | 0***0 | ZF-Axle | |
| 1 | 0***0 | Bearing cover | |
| 11 | 0***7 | Disc spring | |
| 12 | 0***3 | External lamella optional A=2,5 | |
| 12 | 0***4 | External lamella optional A=3,0 | |
| 12 | 0***5 | External lamella optional A=2,0 | |
| 13 | 0***9 | Internal lamella | |
| 14 | 0***8 | Roller bearing | |
| 15 | 0***1 | Shim optional A=2,0 | |
| 15 | 0***2 | Shim optional A=1,9 | |
| 15 | 0***3 | Shim optional A=1,85 | |
| 15 | 0***4 | Shim optional A=1,80 | |
| 15 | 0***5 | Shim optional A=1,75 | |
| 15 | 0***6 | Shim optional A=1,70 | |
| 15 | 0***7 | Shim optional A=1,65 | |
| 15 | 0***8 | Shim optional A=1,60 | |
| 15 | 0***9 | Shim optional A=1,55 | |
| 15 | 0***0 | Shim optional A=1,50 | |
| 15 | 0***1 | Shim optional A=1,45 | |
| 15 | 0***2 | Shim optional A=1,40 | |
| 15 | 0***3 | Shim optional A=1,35 | |
| 15 | 0***4 | Shim optional A=1,30 | |
| 15 | 0***5 | Shim optional A=1,25 | |
| 15 | 0***6 | Shim optional A=1,2 | |
| 15 | 0***7 | Shim optional A=1,15 | |
| 15 | 0***8 | Shim optional A=1,10 | |
| 15 | 0***9 | Shim optional A=1,05 | |
| 15 | 0***0 | Shim optional A=1,0 | |
| 15 | 0***1 | Shim optional A=0,95 | |
| 15 | 0***2 | Shim optional A=0,9 | |
| 15 | 0***3 | Shim optional A=0,85 | |
| 15 | 0***4 | Shim optional A=0,8 | |
| 15 | 0***5 | Shim optional A=0,75 | |
| 15 | 0***6 | Shim optional A=0,7 | |
| 15 | 0***7 | Shim optional A=0,65 | |
| 15 | 0***8 | Shim optional A=0,6 | |
| 15 | 0***9 | Shim optional A=0,55 | |
| 15 | 0***0 | Shim optional A=0,5 | |
| 16 | 0***1 | Breather | |
| 17 | 0***5 | Screw plug | |
| 18 | 0***6 | O-ring | |
| 2 | 0***1 | Thrust ring | |
| 4 | 0***2 | Cap screw | |
| 5 | 0***3 | O-ring | |
| 6 | 0***4 | Goove ring | |
| 7 | 0***5 | Goove ring | |
| 8 | 0***6 | Piston | |
| 9 | 0***0 | Brake housing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
