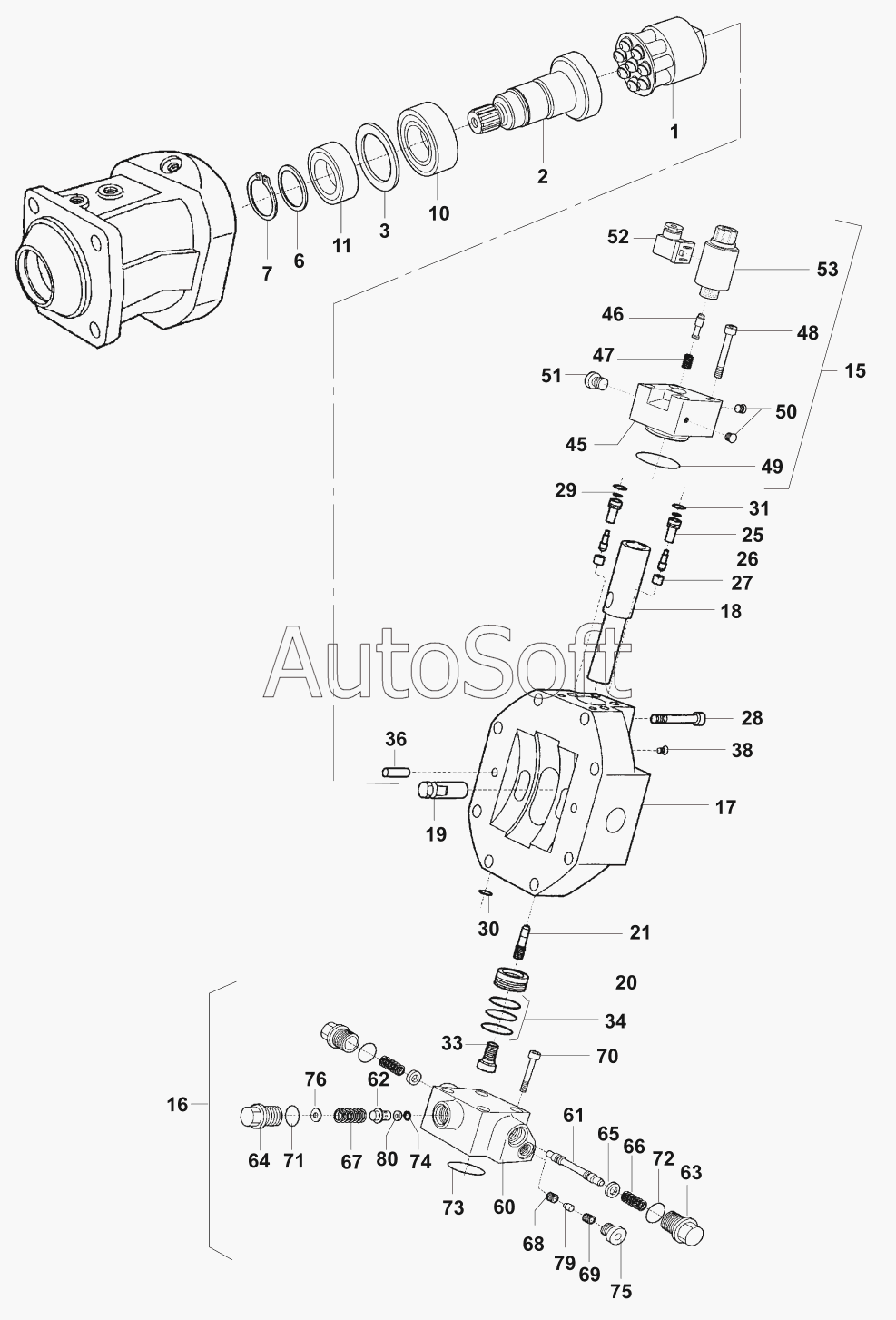

Каталог запасных частей к технике: JCB VM-132D/PD (2006). Гидромотор/Variable displacement motor
1
2
3
6
7
10
11
15
16
17
18
19
20
21
25
26
27
28
29
30
31
33
34
36
38
45
46
47
48
49
50
51
52
53
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
76
79
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07242/30300 | 0***0 | Variable displacement motor, cpl. | |
| 1 | 0***5 | Driving gear, hydraulically | |
| 10 | 0***0 | Roller bearing | |
| 11 | 0***1 | Roller bearing | |
| 15 | 0***5 | Control system | |
| 16 | 0***5 | Pressure valve | |
| 17 | 0***0 | Plate | |
| 18 | 0***1 | Piston | |
| 19 | 0***2 | Stund | |
| 2 | 0***6 | Shaft | |
| 20 | 0***3 | Piston | |
| 21 | 0***4 | Heandless screw | |
| 25 | 0***5 | Guide | |
| 26 | 0***6 | Bolt | |
| 27 | 0***7 | Bushing | |
| 28 | 0***5 | Cap screw | |
| 29 | 0***8 | O-ring | |
| 3 | 0***7 | Shim ring | |
| 30 | 0***9 | O-ring | |
| 31 | 0***2 | O-ring | |
| 33 | 0***1 | Cap screw | |
| 34 | 0***2 | Plain compression ring | |
| 36 | 0***3 | Parallel pin | |
| 38 | 0***1 | Plug | |
| 45 | 0***6 | Housing | |
| 46 | 0***7 | Piston | |
| 47 | 0***8 | Compression spring | |
| 48 | 0***5 | Cap screw | |
| 49 | 0***9 | O-ring | |
| 50 | 0***9 | Plug | |
| 51 | 0***7 | Screw plug | |
| 52 | 0***5 | Plug | |
| 53 | 0***1 | Magnet | |
| 6 | 0***8 | Supporting ring | |
| 60 | 0***1 | Housing | |
| 61 | 0***2 | Piston | |
| 62 | 0***3 | Piston | |
| 63 | 0***4 | Screw plug | |
| 64 | 0***5 | Screw plug | |
| 65 | 0***6 | Disc | |
| 66 | 0***0 | Compression spring | |
| 67 | 0***5 | Compression spring | |
| 68 | 0***7 | Screw | |
| 69 | 0***8 | Screw | |
| 7 | 0***5 | Retaining ring | |
| 70 | 0***0 | Cap screw M12x50 DIN912 | |
| 71 | 0***1 | O-ring | |
| 72 | 0***0 | O-ring | |
| 73 | 0***2 | O-ring | |
| 74 | 0***3 | Retaining ring | |
| 75 | 0***7 | Screw plug | |
| 76 | 0***4 | Shim ring | |
| 76 | 0***5 | Shim ring | |
| 77 | 0***6 | Shim ring | |
| 79 | 0***1 | Pin | |
| 80 | 0***7 | Visor |
