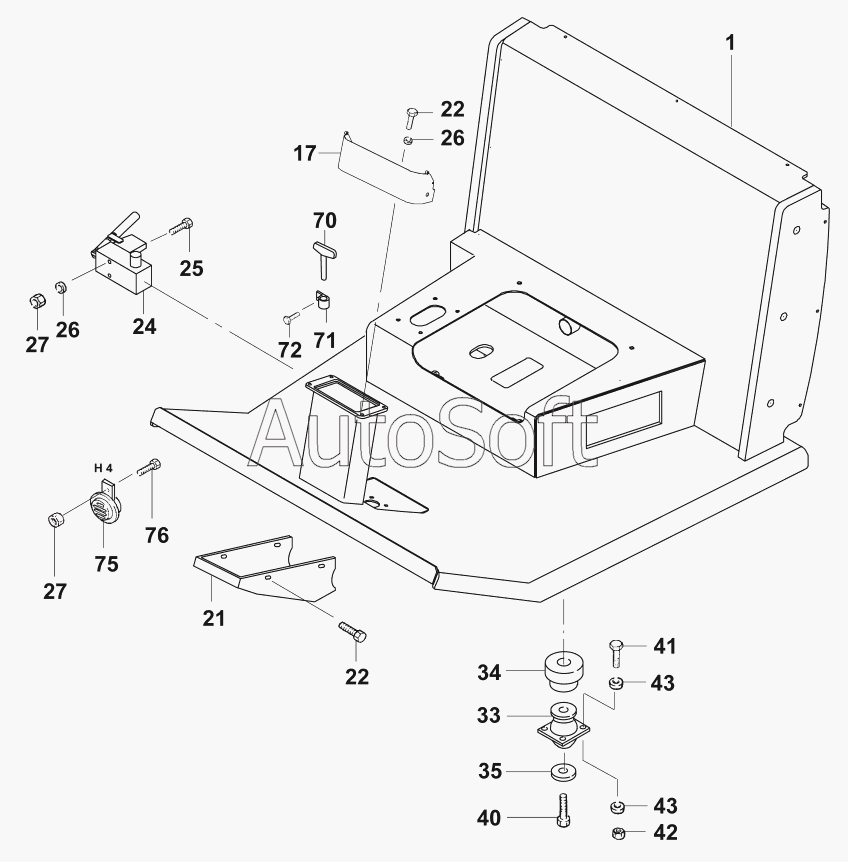

Каталог запасных частей к технике: JCB VM-146D/PD (2005). Рабочее место оператора
1
17
21
22
22
24
25
26
26
27
27
33
34
35
40
41
42
43
43
70
71
72
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87242/41003 | 8***3 | Operator’s stand, cpl. | |
| 1 | 0***0 | Operator’s stand | |
| 17 | 0***0 | Instrument panel | |
| 21 | 0***1 | Cover sheet | |
| 22 | 0***5 | Hexagon screw M8x25 DIN933 | |
| 24 | 0***0 | Manual pump | |
| 25 | 0***0 | Hexagon screw M8x70 DIN931 | |
| 26 | 0***8 | Washer 8,4 DIN125 | |
| 27 | 0***0 | Security nut VM8 DIN980 | |
| 33 | 0***8 | Bearing | |
| 34 | 0***3 | Thrust washer | |
| 35 | 0***2 | Washer | |
| 40 | 0***0 | Hexagon screw M16x150 DIN931 | |
| 41 | 0***5 | Hexagon screw M10x35 DIN933 | |
| 42 | 0***0 | Security nut VM10 DIN980 | |
| 43 | 0***0 | Washer 10,5 DIN125 | |
| 70 | 0***3 | Key | |
| 71 | 0***0 | Pipe clip | |
| 72 | 0***0 | Hexagon screw M6x30 DIN933 | |
| 75 | 0***6 | Horn | |
| 76 | 0***5 | Hexagon screw M8x25 DIN933 |
