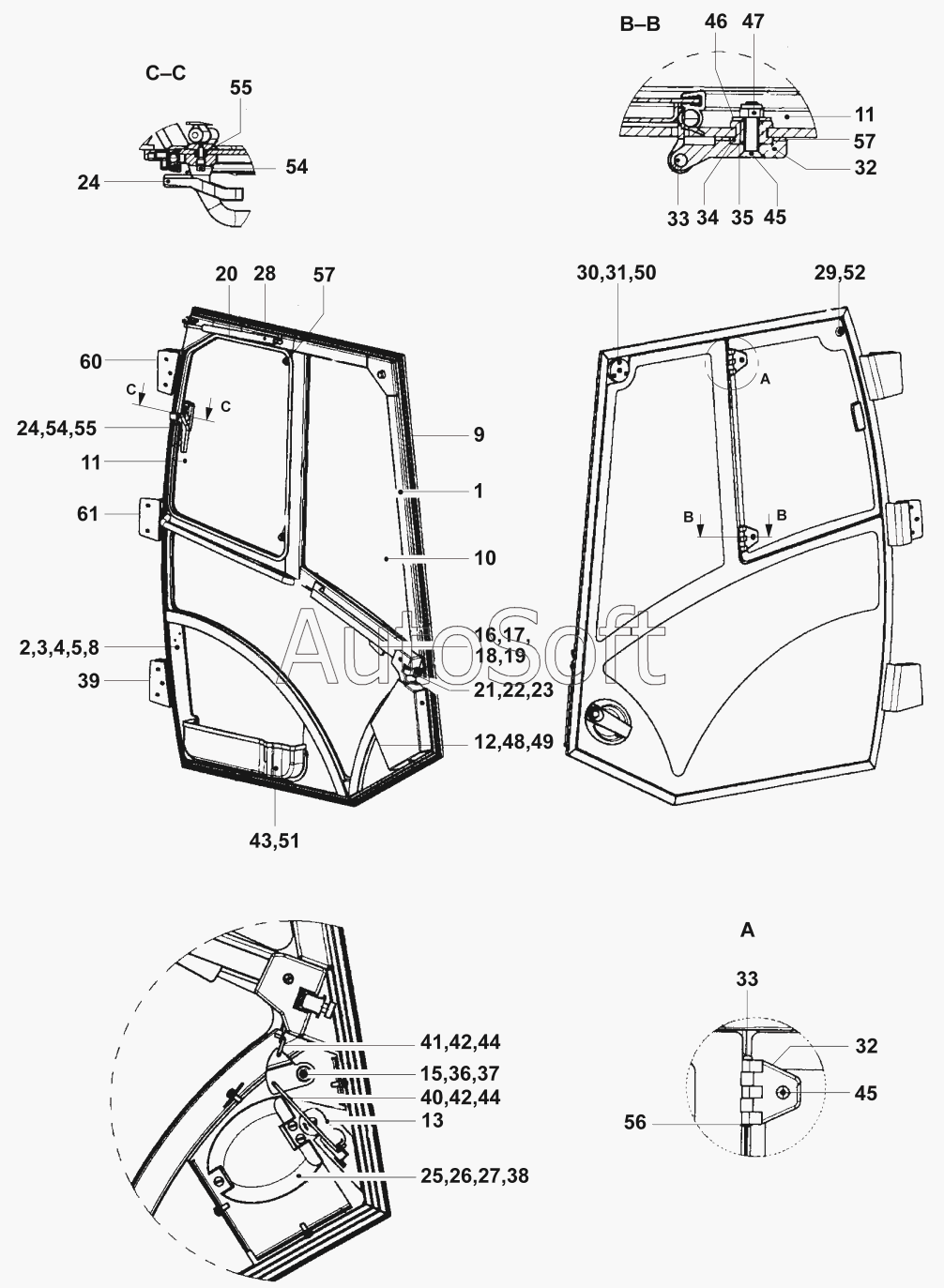

Каталог запасных частей к технике: JCB VM-146D/PD (2005). Двери кабины
1
2
3
4
5
8
9
10
11
11
12
13
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
42
43
44
44
45
45
46
47
48
49
50
51
52
54
54
55
55
56
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07242/96160 | 0***0 | Door left, cpl. | |
| 1 | 0***0 | Door, left | |
| 10 | 0***0 | Glass, left | |
| 11 | 0***1 | Glass, left | |
| 12 | 0***2 | Covering | |
| 13 | 0***3 | Plate | |
| 15 | 0***4 | Washer | |
| 16 | 0***5 | Handle | |
| 17 | 0***0 | Countersunk bolt M6x30 DIN7991 | |
| 18 | 0***6 | Countersunk bolt | |
| 19 | 0***7 | Countersunk bolt | |
| 2 | 0***5 | Mounting band | |
| 20 | 0***3 | Seal 2750mm | |
| 21 | 0***3 | Bolt | |
| 22 | 0***4 | Bow | |
| 23 | 0***5 | Plate | |
| 24 | 0***4 | Handle, right | |
| 25 | 0***6 | Door handle | |
| 26 | 0***7 | Lock | |
| 27 | 0***8 | Key | |
| 28 | 0***2 | Gas spring | |
| 29 | 0***0 | Bolt | |
| 3 | 0***2 | Jack, right | |
| 30 | 0***1 | Base | |
| 31 | 0***8 | Locking | |
| 32 | 0***0 | Hunge | |
| 33 | 0***1 | Pin | |
| 34 | 0***2 | Grommet | |
| 35 | 0***3 | Sleeve | |
| 36 | 0***6 | Washer 6,4 DIN9021 | |
| 37 | 0***0 | Security nut NM 8 DIN980 | |
| 38 | 0***4 | Screw | |
| 39 | 0***6 | Plate, left lower | |
| 4 | 0***3 | Jack, left | |
| 40 | 0***8 | Wire, long | |
| 41 | 0***9 | Wire, short | |
| 42 | 0***7 | Clip | |
| 43 | 0***8 | Cover-door | |
| 44 | 0***0 | Fastening | |
| 45 | 0***5 | Countersunk bolt M8x35 DIN7991 | |
| 46 | 0***8 | Disc 8,4 DIN9021 | |
| 47 | 0***2 | Hexagon nut | |
| 48 | 0***3 | Screw | |
| 49 | 0***4 | Nut | |
| 5 | 0***1 | Screw | |
| 50 | 0***5 | Screw | |
| 51 | 0***6 | Screw | |
| 52 | 0***2 | Washer | |
| 54 | 0***6 | Cap screw M6x16 DIN912 | |
| 55 | 0***0 | Water hose 20mm | |
| 56 | 0***1 | Lock washer | |
| 60 | 0***5 | Plate, left upper | |
| 61 | 0***6 | Plate, left middle | |
| 76 | 0***2 | Base | |
| 8 | 0***0 | Sleeve | |
| 9 | 0***9 | Seal 4500mm |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
