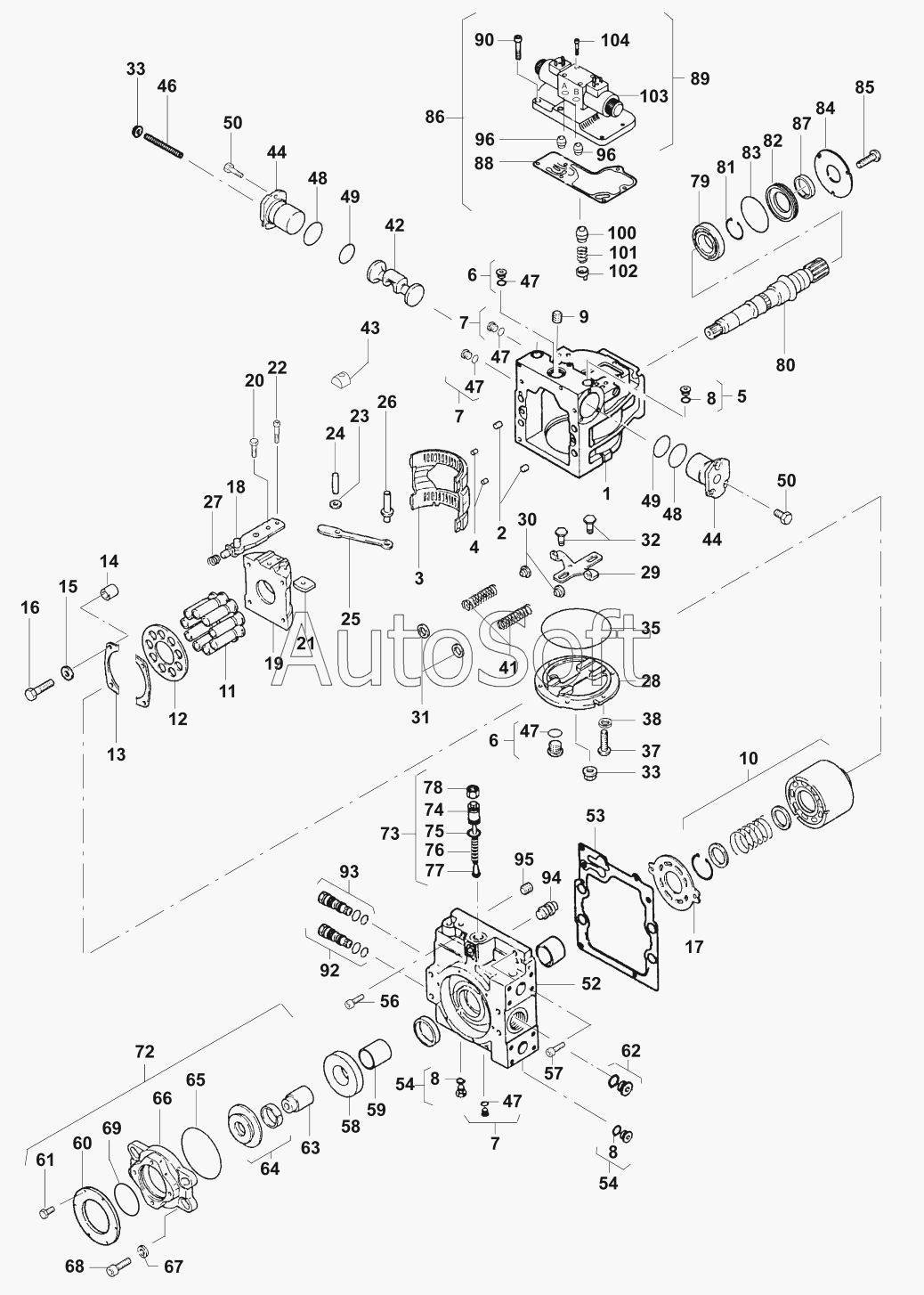

Каталог запасных частей к технике: JCB VM-146D/PD (2005). Гидронасос
1
2
3
4
5
6
6
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
35
37
38
41
42
43
44
44
46
47
47
47
47
47
48
48
49
49
50
50
52
53
54
54
56
57
58
59
60
61
62
63
64
65
66
67
68
69
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
92
94
95
96
96
100
101
102
103
104
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04034/17701 | 0***1 | Kit, gasket | |
| 07250/50800 | 0***0 | Variable displacement hydro pump | |
| 1 | 0***2 | Housing | |
| 10 | 0***5 | Cylinder block | |
| 100 | 0***2 | Nozzle 1,02 | |
| 101 | 0***3 | Compression spring | |
| 102 | 0***4 | Sleeve | |
| 103 | 0***3 | Valve | |
| 104 | 0***0 | Cap screw | |
| 11 | 0***6 | Piston, cpl. | |
| 12 | 0***7 | Bracket | |
| 13 | 0***8 | Guide | |
| 14 | 0***9 | Sleeve | |
| 15 | 0***5 | Washer | |
| 16 | 0***6 | Hexagon screw | |
| 17 | 0***1 | Valve plate | |
| 18 | 0***2 | Control lever | |
| 19 | 0***3 | Cradle | |
| 2 | 0***2 | Pin | |
| 20 | 0***4 | Hexagon screw | |
| 21 | 0***5 | Guide | |
| 22 | 0***6 | Cap screw | |
| 23 | 0***7 | Disc | |
| 24 | 0***8 | Spring type straight pin | |
| 25 | 0***9 | Bow | |
| 26 | 0***0 | Bolt | |
| 27 | 0***1 | Compression spring | |
| 28 | 0***2 | Cover | |
| 29 | 0***3 | Lever | |
| 3 | 0***3 | Bearing | |
| 30 | 0***4 | Spring retainer | |
| 31 | 0***5 | Washer | |
| 32 | 0***6 | Screw | |
| 33 | 0***5 | Nut | |
| 35 | 0***8 | O-ring | |
| 37 | 0***4 | Hexagon screw | |
| 38 | 0***0 | Washer | |
| 4 | 0***1 | Parallel pin | |
| 41 | 0***1 | Compression spring | |
| 42 | 0***3 | Piston | |
| 43 | 0***6 | Sliding piece | |
| 44 | 0***4 | Cylinder | |
| 46 | 0***2 | Pin | |
| 47 | 0***4 | O-ring | |
| 48 | 0***8 | O-ring | |
| 49 | 0***9 | O-ring | |
| 5 | 0***1 | Screw plug | |
| 50 | 0***0 | Hexagon screw | |
| 52 | 0***5 | Housing, cpl. | |
| 53 | 0***1 | Gasket | |
| 54 | 0***9 | Screw plug | |
| 56 | 0***2 | Cap screw | |
| 57 | 0***3 | Cap screw | |
| 58 | 0***4 | Spacer ring | |
| 59 | 0***5 | Shaft | |
| 6 | 0***3 | Screw plug | |
| 60 | 0***2 | Holder ring | |
| 61 | 0***0 | Hexagon screw | |
| 62 | 0***6 | Screw plug | |
| 63 | 0***6 | Coupling sleeve | |
| 64 | 0***0 | Cover, cpl. | |
| 65 | 0***1 | O-ring | |
| 66 | 0***7 | Adaptor | |
| 67 | 0***2 | Washer | |
| 68 | 0***3 | Cap screw | |
| 69 | 0***2 | O-ring | |
| 7 | 0***6 | Screw plug, cpl. | |
| 72 | 0***8 | Adaptor, cpl. | |
| 73 | 0***7 | Valve, cpl. | |
| 74 | 0***8 | Adjusting screw, cpl. | |
| 75 | 0***6 | O-ring | |
| 76 | 0***1 | Compression spring | |
| 77 | 0***2 | Poppet, valve | |
| 78 | 0***5 | Nut | |
| 79 | 0***0 | Cylindrical roller bearing | |
| 8 | 0***7 | O-ring | |
| 80 | 0***9 | Shaft | |
| 81 | 0***2 | Retaining ring | |
| 82 | 0***3 | Gasket | |
| 83 | 0***5 | O-ring | |
| 84 | 0***6 | Thrust disc | |
| 85 | 0***2 | Cap screw | |
| 86 | 0***0 | Valve, cpl. | |
| 87 | 0***0 | Shaft seal ring | |
| 88 | 0***2 | Gasket | |
| 89 | 0***3 | Valve | |
| 9 | 0***0 | Filter | |
| 90 | 0***4 | Cap screw | |
| 92 | 0***7 | Valve | |
| 94 | 0***8 | Check valve | |
| 95 | 0***9 | Plug | |
| 96 | 0***2 | Nozzle 1,5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
