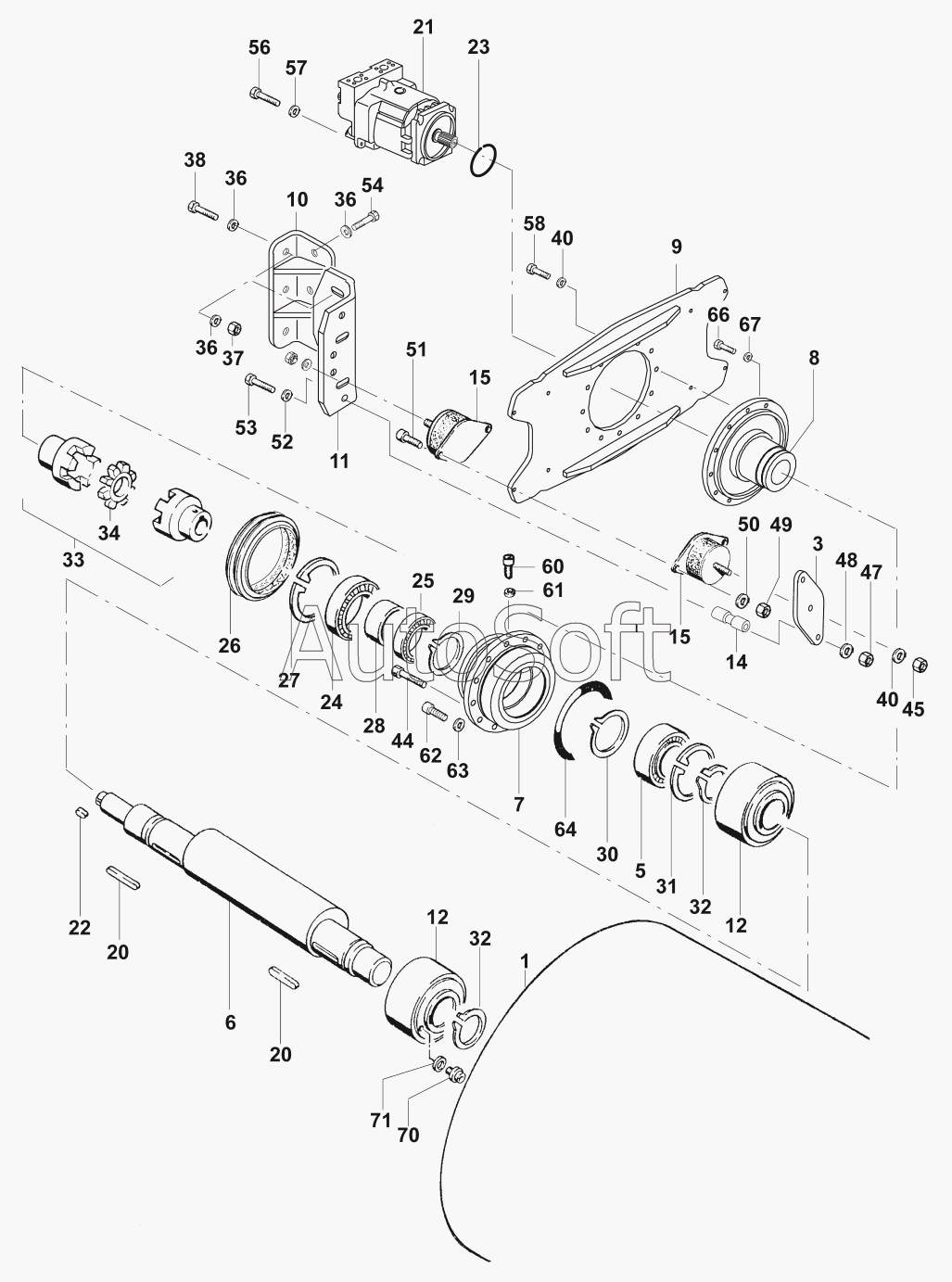

Каталог запасных частей к технике: JCB VM-146D/PD (2005). Валец гладкий
1
3
5
6
7
8
9
10
10
11
11
12
12
14
15
15
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
36
36
36
37
38
40
40
44
45
47
48
49
50
51
52
53
54
56
57
58
60
61
62
63
64
66
66
67
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87252/20001 | 8***1 | Smooth drum | |
| 1 | 0***0 | Smooth drum | |
| 10 | 0***0 | Buffer bracket | |
| 10 | 0***5 | Buffer bracket | |
| 11 | 0***7 | Buffer bracket | |
| 11 | 0***6 | Buffer bracket | |
| 12 | 0***2 | Overturning weight | |
| 14 | 0***0 | Spacer pipe | |
| 15 | 0***9 | Rubber pad | |
| 20 | 0***0 | Parallel key | |
| 21 | 0***0 | Fixed displacement hydro motor | |
| 22 | 0***5 | Parallel key | |
| 23 | 0***0 | O-ring | |
| 24 | 0***0 | Deep grove ball bearing | |
| 25 | 0***0 | Deep grove ball bearing | |
| 26 | 0***7 | Axial face seal | |
| 27 | 0***0 | Retaining ring 260x5 DIN472 | |
| 28 | 0***8 | Sleeve | |
| 29 | 0***0 | Retaining ring 160x4 DIN471 | |
| 3 | 0***3 | Tensioning plate | |
| 30 | 0***0 | Retaining ring 130x4 DIN471 | |
| 31 | 0***0 | Retaining ring 250x5 DIN472 | |
| 32 | 0***5 | Retaining ring 155x4 DIN471 | |
| 33 | 0***5 | Clutch | |
| 34 | 0***6 | Ring gear | |
| 36 | 0***0 | Washer 20 DIN6796 | |
| 37 | 0***0 | Security nut VM20 DIN980 | |
| 38 | 0***0 | Hexagon screw M20x90 DIN931 | |
| 40 | 0***6 | Washer 16 DIN6796 | |
| 44 | 0***0 | Hexagon screw M24x80 DIN933 | |
| 45 | 0***0 | Security nut NM16 DIN985 | |
| 47 | 0***0 | Hexagon nut M20 DIN934 | |
| 48 | 0***0 | Washer 21 DIN125 | |
| 49 | 0***0 | Security nut NM12 DIN985 | |
| 5 | 0***2 | Cylindrical roller bearing | |
| 50 | 0***2 | Washer 13 DIN125 | |
| 51 | 0***0 | Cap screw M12x50 DIN912 | |
| 52 | 0***0 | Disc spring | |
| 53 | 0***0 | Hexagon screw M20x220 DIN931 | |
| 54 | 0***0 | Hexagon screw M20x80 DIN931 | |
| 56 | 0***5 | Hexagon screw M14x45 DIN933 | |
| 57 | 0***5 | Washer 15 DIN125 | |
| 58 | 0***0 | Hexagon screw M16x50 DIN933 | |
| 6 | 0***1 | Exciter shaft | |
| 60 | 0***6 | Cap screw M10x16 DIN912 | |
| 61 | 0***3 | Seal ring A10x13,5 DIN 7603 | |
| 62 | 0***0 | Cap screw M20x30 DIN912 | |
| 63 | 0***0 | Seal ring | |
| 64 | 0***0 | O-ring | |
| 66 | 0***5 | Screw | |
| 66 | 0***4 | Screw | |
| 67 | 0***5 | Seal ring A12x15,5 DIN7603 | |
| 7 | 0***9 | Cover | |
| 70 | 0***7 | Screw plug | |
| 71 | 0***3 | Seal ring 18x22x1,5 DIN7603 | |
| 8 | 0***8 | Bearing flange | |
| 9 | 0***9 | Plate, cpl. |
