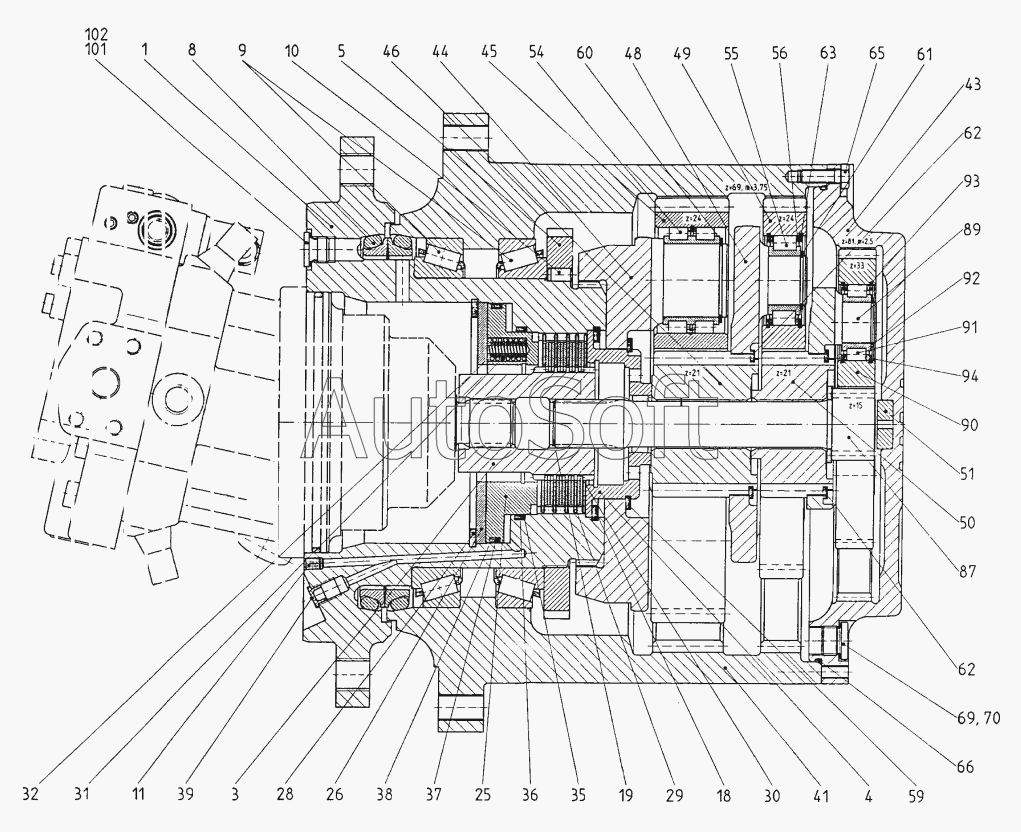

Каталог запасных частей к технике: JCB VM-146D/PD (2005). Редуктор
1
3
4
5
8
9
10
11
18
19
25
26
28
29
30
31
32
35
36
37
38
39
41
43
44
45
46
48
49
50
51
54
55
56
59
60
61
62
62
63
65
66
69
70
87
89
90
91
92
93
94
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07260/10305 | 0***5 | Gear | |
| 1 | 0***1 | Spindle | |
| 10 | 0***6 | Parallel pin | |
| 11 | 0***4 | Expander | |
| 18 | 0***5 | Retaining ring 115x4 DIN472 | |
| 19 | 0***6 | Retaining ring 26x1,2 DIN472 | |
| 25 | 0***5 | Piston | |
| 26 | 0***6 | Disc | |
| 28 | 0***8 | Retaining ring 148x4 DIN472 | |
| 29 | 0***0 | External lamella | |
| 3 | 0***2 | Driver | |
| 30 | 0***1 | Internal lamella | |
| 31 | 0***7 | Compression spring | |
| 32 | 0***8 | Compression spring | |
| 35 | 0***2 | Back-up ring | |
| 36 | 0***3 | Quad ring | |
| 37 | 0***4 | Quad ring | |
| 38 | 0***5 | Back-up ring | |
| 39 | 0***9 | Plug | |
| 4 | 0***2 | Bearing ring | |
| 41 | 0***0 | Ring gear | |
| 43 | 0***1 | Cover | |
| 44 | 0***2 | Planet carrier | |
| 45 | 0***3 | Planet gear | |
| 46 | 0***4 | Sun gear | |
| 48 | 0***5 | Planet carrier | |
| 49 | 0***6 | Planet gear | |
| 5 | 0***0 | Shaft nut | |
| 50 | 0***7 | Sun gear | |
| 51 | 0***8 | Housing washer | |
| 54 | 0***9 | Cylindrical roller bearing | |
| 55 | 0***0 | Cylindrical roller bearing | |
| 56 | 0***1 | Locating ring | |
| 59 | 0***2 | Retaining ring 92x3 DIN471 | |
| 60 | 0***5 | Retaining ring 45x1,75 DIN471 | |
| 61 | 0***0 | Retaining ring 30x1,5 DIN471 | |
| 62 | 0***0 | Retaining ring 80x2,5 DIN471 | |
| 63 | 0***5 | Retaining ring 55x2 DIN472 | |
| 65 | 0***5 | Hexagon screw M8x25 DIN933 | |
| 66 | 0***0 | O-ring 280x3 | |
| 69 | 0***5 | Screw plug M18x1,5 DIN908 | |
| 70 | 0***3 | Seal ring 18x22x1,5 DIN7603 | |
| 8 | 0***1 | Axial face seal | |
| 87 | 0***4 | Sun gear shaft | |
| 89 | 0***5 | Planet carrier | |
| 9 | 0***3 | Roller bearing | |
| 90 | 0***6 | Planet gear | |
| 91 | 0***7 | Cylindrical roller bearing | |
| 92 | 0***5 | Retaining ring 25x1,2 DIN471 | |
| 93 | 0***7 | Retaining ring 47x1,75 DIN472 | |
| 94 | 0***9 | Locating ring | |
| 95 | 0***0 | Thrust washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
