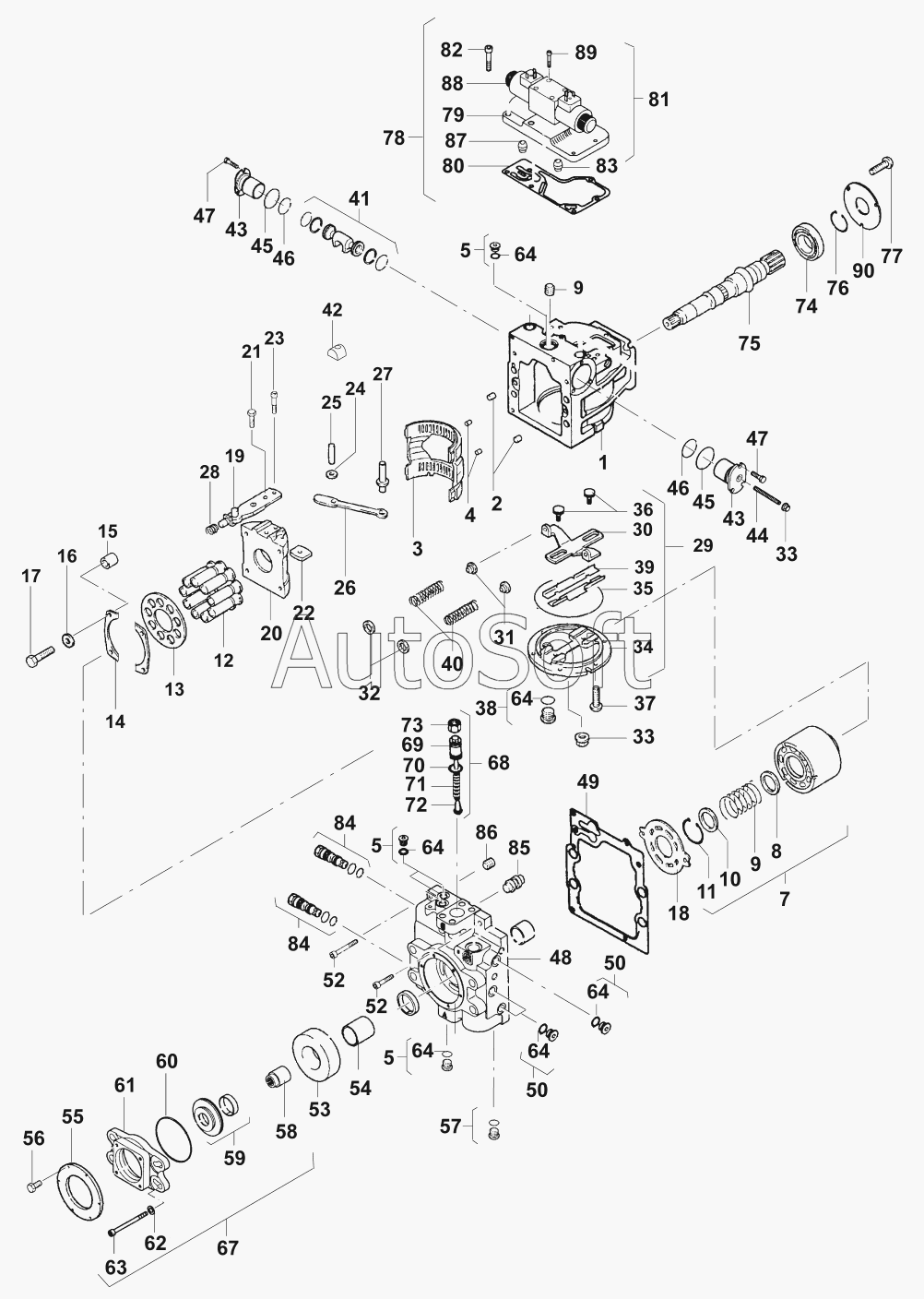

Каталог запасных частей к технике: JCB VM-200D/PD (2005). Гидронасос
1
2
3
4
5
5
5
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
43
44
45
45
46
46
47
47
48
49
50
50
52
52
53
54
55
56
57
58
59
60
61
62
63
64
64
64
64
64
64
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
83
84
84
85
86
88
89
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07240/60601 | 0***1 | Kit, gasket | |
| 07260/60800 | 0***0 | Vibration pump | |
| 1 | 0***1 | Housing | |
| 10 | 0***7 | Spring retainer | |
| 11 | 0***8 | Retaining ring | |
| 12 | 0***9 | Piston, cpl. | |
| 13 | 0***0 | Bracket | |
| 14 | 0***1 | Guide | |
| 15 | 0***2 | Sleeve | |
| 16 | 0***5 | Washer | |
| 17 | 0***3 | Hexagon screw | |
| 18 | 0***4 | Valve plate | |
| 19 | 0***5 | Control lever | |
| 2 | 0***2 | Pin | |
| 20 | 0***6 | Cradie | |
| 21 | 0***4 | Hexagon screw | |
| 22 | 0***5 | Guide | |
| 23 | 0***6 | Cap screw | |
| 24 | 0***7 | Disc | |
| 25 | 0***8 | Spring type straight pin | |
| 26 | 0***9 | Bow | |
| 27 | 0***0 | Bolt | |
| 28 | 0***1 | Compression spring | |
| 29 | 0***7 | Cover, cpl. | |
| 3 | 0***3 | Bearing | |
| 30 | 0***8 | Lever | |
| 31 | 0***9 | Spring retainer | |
| 32 | 0***5 | Washer | |
| 33 | 0***5 | Nut | |
| 34 | 0***0 | Cover | |
| 35 | 0***1 | O-ring | |
| 36 | 0***7 | Screw | |
| 37 | 0***2 | Hexagon screw | |
| 38 | 0***3 | Screw plug | |
| 39 | 0***3 | Plate | |
| 4 | 0***1 | Parallel pin | |
| 40 | 0***4 | Compression spring | |
| 41 | 0***5 | Piston | |
| 42 | 0***6 | Sliding piece | |
| 43 | 0***6 | Cylinder | |
| 44 | 0***0 | Pin | |
| 45 | 0***7 | O-ring | |
| 46 | 0***2 | Hexagon screw | |
| 47 | 0***9 | Hexagon screw | |
| 48 | 0***0 | Housing, cpl. | |
| 49 | 0***0 | Gasket | |
| 5 | 0***6 | Screw plug, cpl. | |
| 50 | 0***9 | Screw plug | |
| 52 | 0***5 | Cap screw | |
| 53 | 0***2 | Spacer ring | |
| 54 | 0***9 | Shaft | |
| 55 | 0***2 | Holder ring | |
| 56 | 0***3 | Hexagon screw | |
| 57 | 0***6 | Screw plug | |
| 58 | 0***4 | Coupling sleeve | |
| 59 | 0***0 | Cover, cpl. | |
| 6 | 0***5 | Filter | |
| 60 | 0***1 | O-ring | |
| 61 | 0***7 | Adaptor | |
| 62 | 0***2 | Washer | |
| 63 | 0***7 | Cap screw | |
| 64 | 0***4 | O-ring | |
| 67 | 0***8 | Cylnder-mounting set | |
| 68 | 0***7 | Valve, cpl. | |
| 69 | 0***8 | Adjusting screw, cpl. | |
| 7 | 0***4 | Cylinder block | |
| 70 | 0***6 | O-ring | |
| 71 | 0***1 | Compression spring | |
| 72 | 0***2 | Poppet, valve | |
| 73 | 0***5 | Nut | |
| 74 | 0***9 | Cylindrical roller bearing | |
| 75 | 0***0 | Shaft | |
| 76 | 0***5 | Retaining ring | |
| 77 | 0***2 | Cap screw | |
| 78 | 0***1 | Valve | |
| 79 | 0***2 | Connection plate | |
| 8 | 0***5 | Washer | |
| 80 | 0***1 | Gasket | |
| 81 | 0***4 | Adjusting device | |
| 82 | 0***4 | Cap screw | |
| 83 | 0***5 | Nozzle | |
| 84 | 0***7 | Valve | |
| 85 | 0***8 | Check valve | |
| 86 | 0***9 | Plug | |
| 88 | 0***3 | Valve | |
| 89 | 0***0 | Cap screw | |
| 9 | 0***6 | Compression spring | |
| 90 | 0***2 | Thrust washer |
