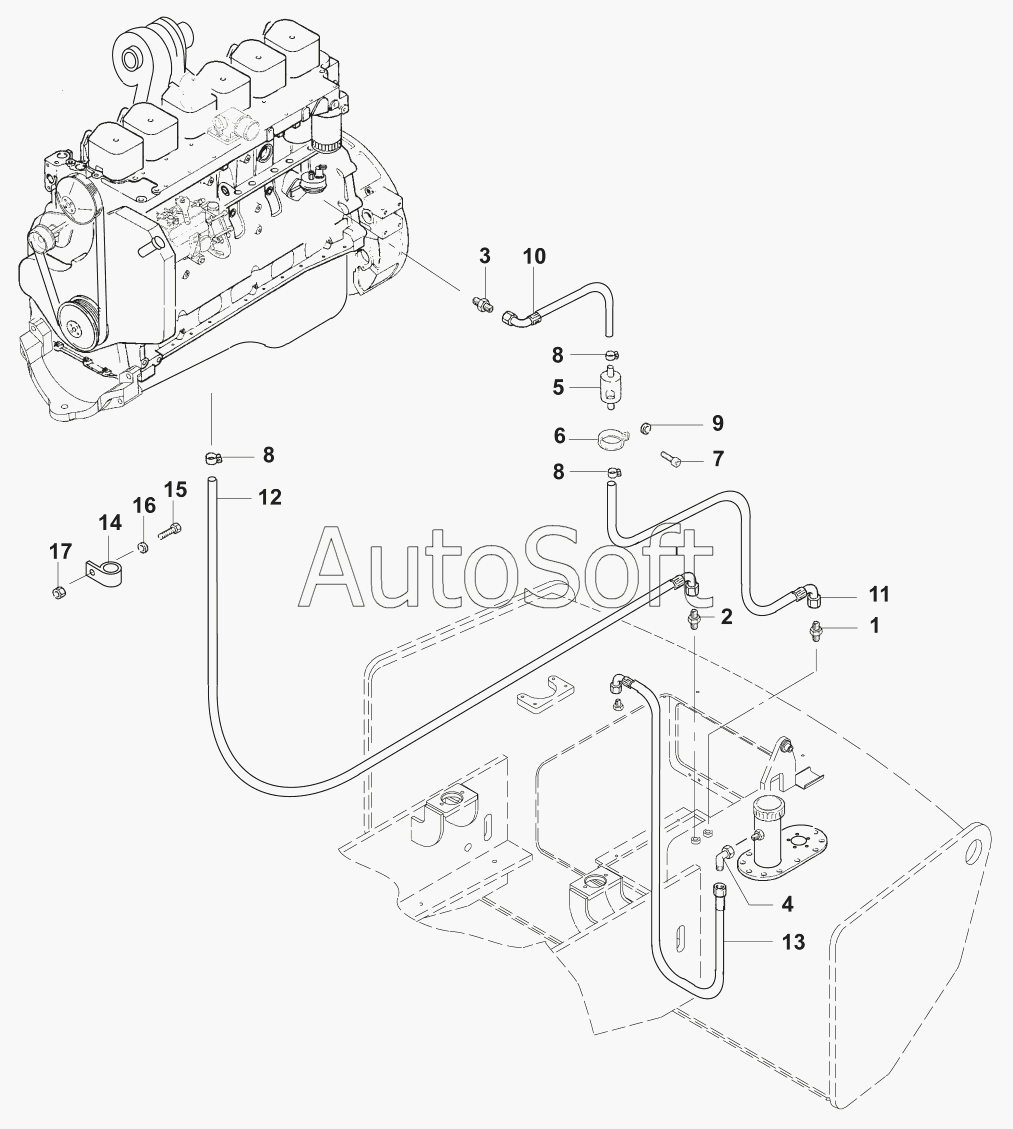

Каталог запасных частей к технике: JCB VM-200D/PD (2005). Топливные трубопроводы
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87242/50240 | 8***0 | Fuel pipe | |
| 1 | 0***2 | Nipple | |
| 10 | 0***8 | Fuel hose 250mm | |
| 11 | 0***2 | Fuel hose 970mm | |
| 12 | 0***0 | Fuel hose 1750mm | |
| 13 | 0***0 | Fuel hose 1500mm | |
| 14 | 0***3 | Pipe clip | |
| 15 | 0***6 | Hexagon screw M6x16 DIN933 | |
| 16 | 0***6 | Washer 6,4 DIN125 | |
| 17 | 0***0 | Security nut VM6 DIN980 | |
| 2 | 0***7 | Nipple | |
| 3 | 0***0 | Nipple | |
| 4 | 0***0 | Nipple | |
| 5 | 0***5 | Fuel filter | |
| 6 | 0***0 | Pipe clip | |
| 7 | 0***6 | Cap screw M8x16 DIN912 | |
| 8 | 0***9 | Hose clamp | |
| 9 | 0***8 | Washer 8,4 DIN7349 |
