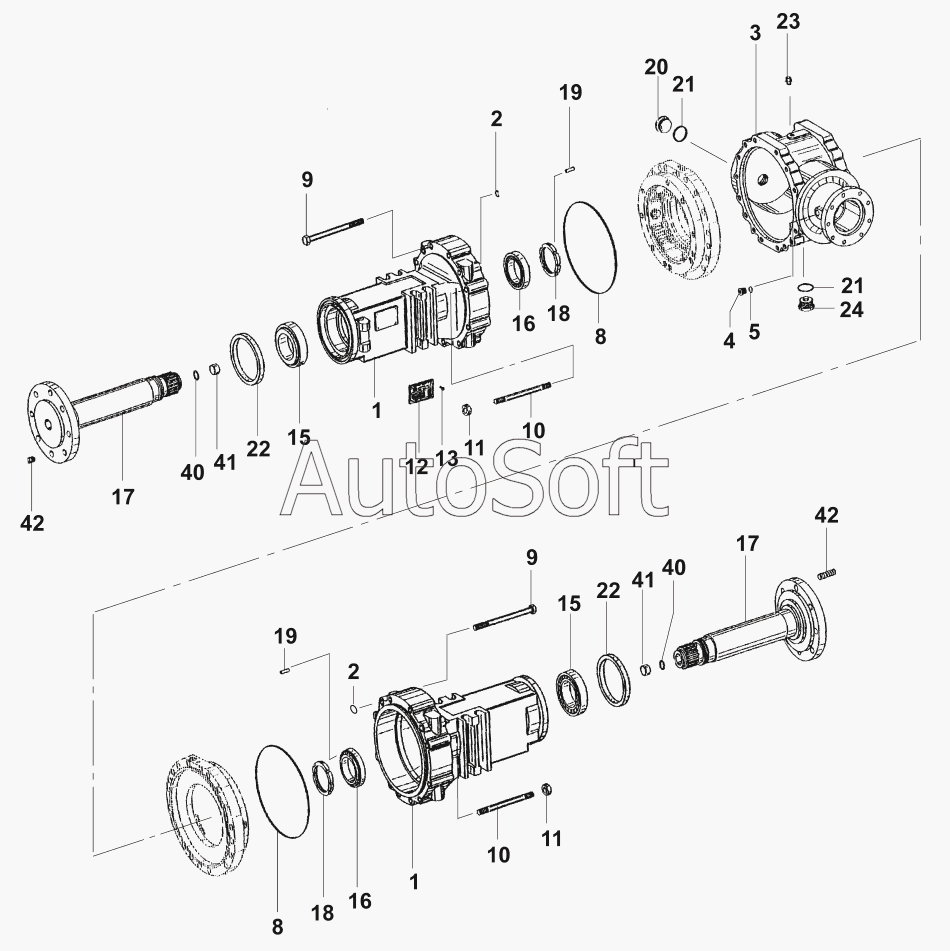

Каталог запасных частей к технике: JCB VM-200D/PD (2005). Мост ведущий
1
1
2
2
3
4
5
8
8
9
9
10
10
11
11
12
13
15
15
16
16
17
17
18
18
19
19
20
21
21
22
22
23
24
40
40
40
40
40
40
40
40
40
40
41
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07261/30100 | 0***0 | ZF-Axle | |
| 1 | 0***0 | Axle casing, cpl. | |
| 10 | 0***6 | Stud | |
| 11 | 0***6 | Hexagon nut M16 DIN934 | |
| 12 | 0***8 | Type plate | |
| 13 | 0***9 | Grooved stud | |
| 15 | 0***0 | Roller bearing | |
| 16 | 0***1 | Roller bearing | |
| 17 | 0***2 | Drive shaft | |
| 18 | 0***3 | Slotted nut | |
| 19 | 0***4 | Gooved dowel pin | |
| 2 | 0***1 | O-ring | |
| 20 | 0***5 | Screw plug | |
| 21 | 0***6 | O-ring | |
| 22 | 0***9 | Shaft seal ring | |
| 23 | 0***0 | Screw plug | |
| 24 | 0***7 | Screw plug | |
| 3 | 0***5 | Housing | |
| 4 | 0***5 | Screw plug M18x1,5 DIN908 | |
| 40 | 0***1 | Spacer washer optional S=1,0 | |
| 40 | 0***2 | Spacer washer optional S=0,5 | |
| 40 | 0***3 | Spacer washer optional S=0,3 | |
| 40 | 0***4 | Spacer washer optional S=3,0 | |
| 40 | 0***5 | Spacer washer optional S=2,0 | |
| 41 | 0***6 | Stop bolt | |
| 42 | 0***7 | Stud | |
| 5 | 0***2 | O-ring | |
| 8 | 0***3 | O-ring | |
| 9 | 0***4 | Hexagon screw |
