Каталог запасных частей к технике: JCB VM-200D/PD (2005). Соединение
1
2
2
2
2
3
3
3
3
4
4
6
6
6
8
8
9
10
11
12
13
14
15
15
16

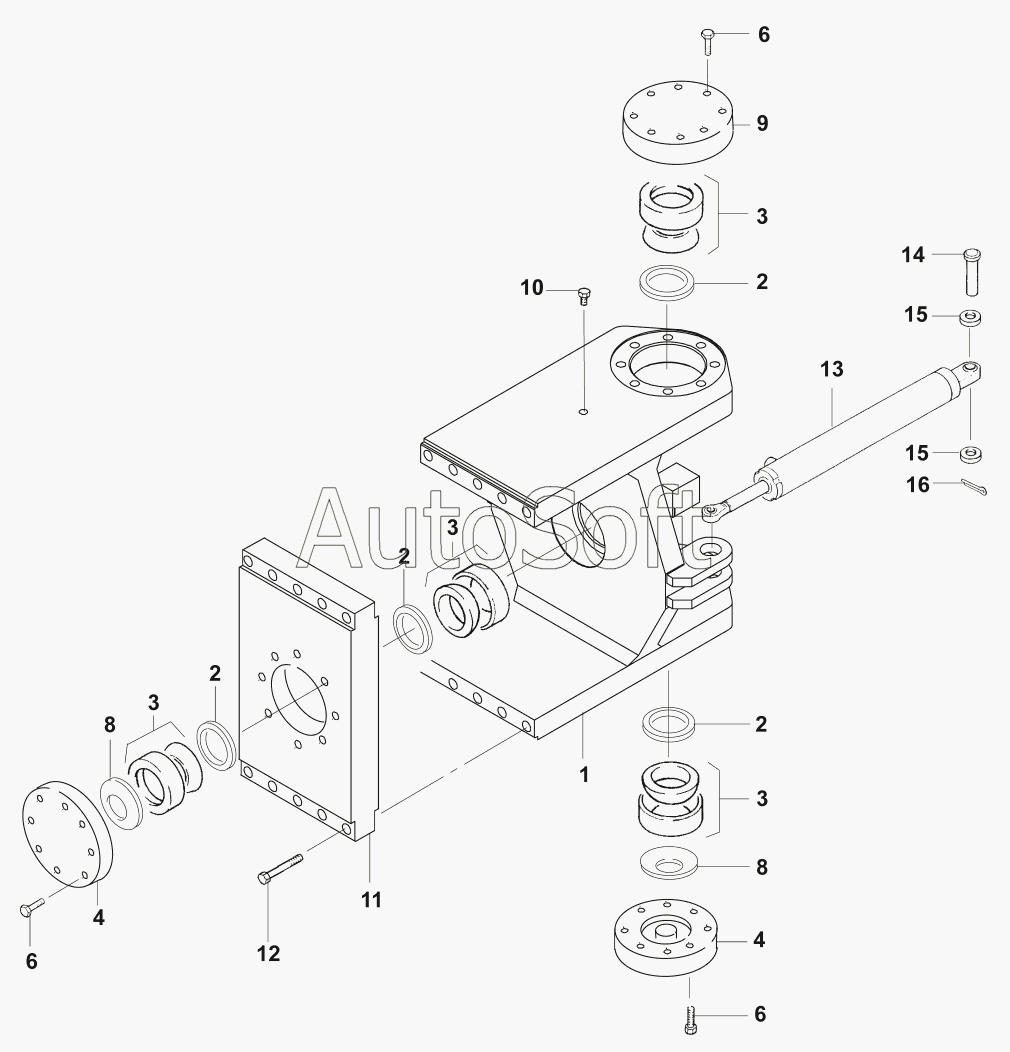

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87262/14000 | 8***0 | Joint, cpl. | |
| 1 | 0***0 | Joint | |
| 10 | 0***0 | Hexagon screw M16x20 DIN933 | |
| 11 | 0***0 | Plate | |
| 12 | 0***0 | Hexagon screw M20x120 DIN931 | |
| 13 | 0***0 | Steering cylinder | |
| 14 | 0***0 | Bolt | |
| 15 | 0***0 | Washer 40 DIN1440 | |
| 16 | 0***0 | Split pin 8x80 DIN94 | |
| 2 | 0***5 | Seal ring | |
| 3 | 0***0 | Swivel bearing | |
| 4 | 0***1 | Bearing cap | |
| 6 | 0***0 | Hexagon screw M16x70 DIN931 | |
| 8 | 0***5 | Disc spring | |
| 9 | 0***2 | Bearing cap |
