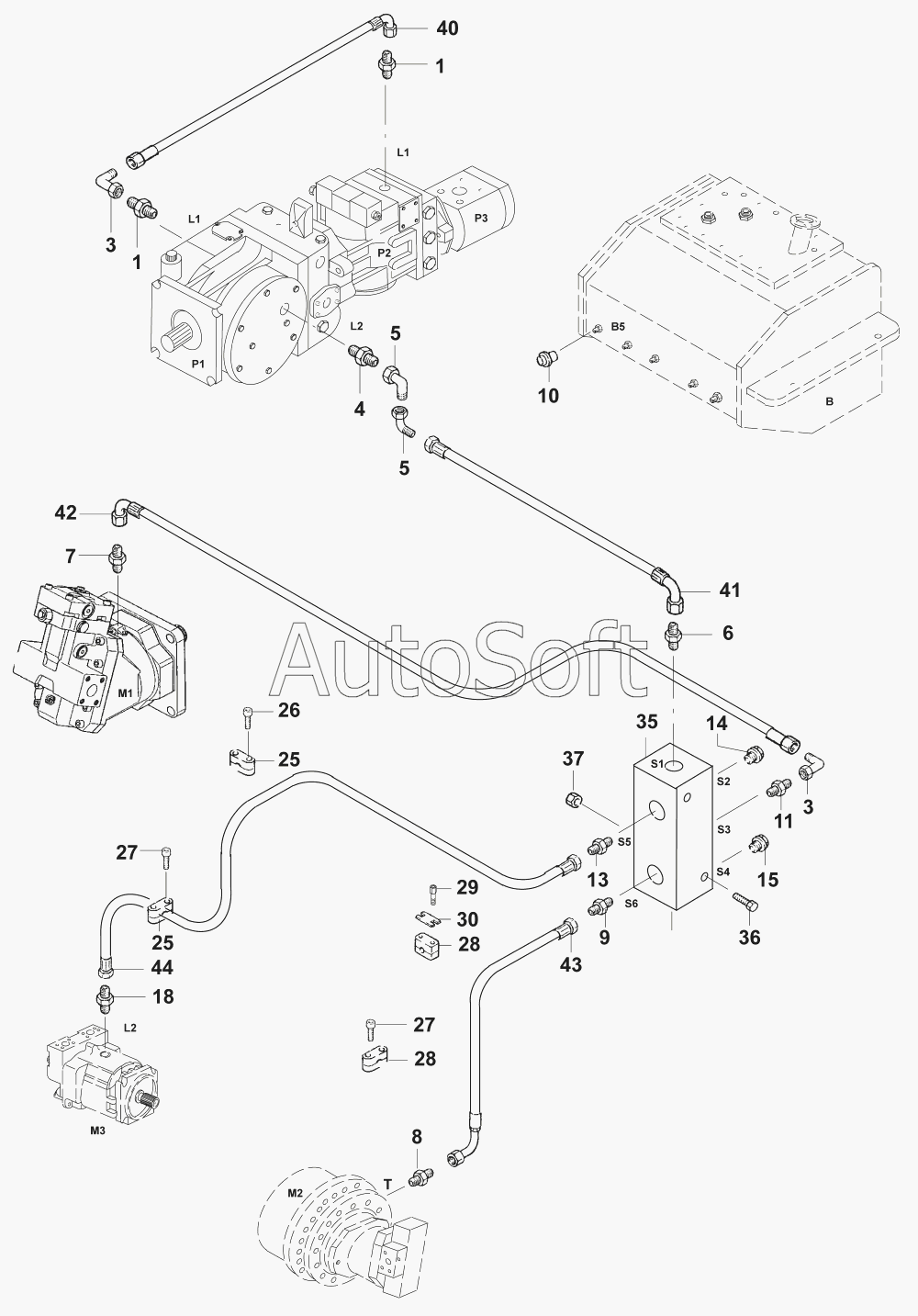

Каталог запасных частей к технике: JCB VM-200D/PD (2005). Трубопроводы
1
1
3
3
4
5
5
6
7
8
9
10
11
13
14
15
18
25
25
26
27
27
28
28
29
30
35
36
37
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87262/72800 | 8***0 | Leakage oil line | |
| 1 | 0***3 | Nipple | |
| 10 | 0***2 | Plug | |
| 11 | 0***2 | Nipple | |
| 13 | 0***8 | Nipple | |
| 14 | 0***4 | Screw plug | |
| 15 | 0***2 | Screw plug | |
| 18 | 0***0 | Nipple | |
| 25 | 0***5 | Hose clamp | |
| 26 | 0***0 | Cap screw M6x30 DIN912 | |
| 27 | 0***0 | Cap screw M6x40 DIN912 | |
| 28 | 0***2 | Hose clamp | |
| 29 | 0***7 | Construction screw | |
| 3 | 0***2 | Nipple | |
| 30 | 0***8 | Safety plate | |
| 35 | 0***1 | Distributor block | |
| 36 | 0***0 | Hexagon screw M10x100 DIN931 | |
| 37 | 0***0 | Security nut VM10 DIN980 | |
| 4 | 0***9 | Nipple | |
| 40 | 0***1 | Hose 800mm | |
| 41 | 0***6 | Hose 1180mm | |
| 42 | 0***0 | Hose 700mm | |
| 43 | 0***8 | Hose 3940mm | |
| 44 | 0***6 | Hose 4700mm | |
| 5 | 0***8 | Nipple | |
| 6 | 0***8 | Nipple | |
| 7 | 0***4 | Nipple | |
| 8 | 0***5 | Nipple | |
| 9 | 0***5 | Nipple |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
