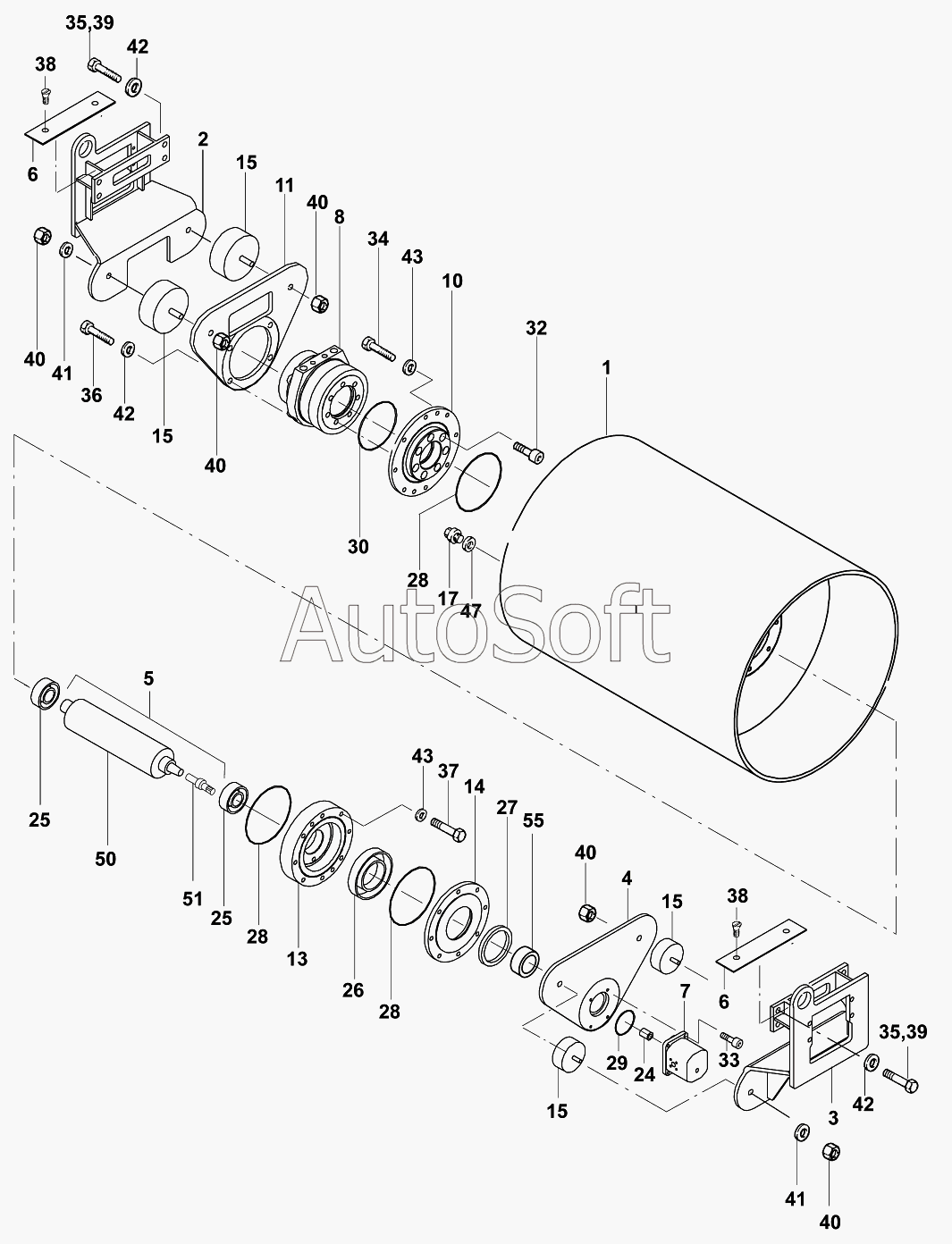

Каталог запасных частей к технике: JCB VMТ-270/280 (2005). Валец/Drum shell 1200 mm
1
2
3
4
5
6
6
7
8
10
11
13
14
15
15
15
15
17
24
25
25
26
27
28
28
28
29
30
32
33
34
35
35
36
37
38
38
39
39
40
40
40
40
40
41
41
42
42
42
43
43
47
50
51
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87130/01200 | 8***0 | Drum shell 1200 mm | |
| 1 | 0***0 | Drum shell | |
| 10 | 0***0 | Motor flange | |
| 11 | 0***1 | Bracket | |
| 13 | 0***3 | Plate | |
| 14 | 0***4 | Cover | |
| 15 | 0***9 | Buffer | |
| 17 | 0***3 | Screw plug | |
| 2 | 0***0 | Suspension, rigth | |
| 24 | 0***6 | Coupling sleeve | |
| 25 | 0***1 | Cylindrical roller bearing | |
| 26 | 0***0 | Deep grove ball bearing | |
| 27 | 0***5 | Shaft seal ring | |
| 28 | 0***0 | O-ring | |
| 29 | 0***0 | O-ring 80x3 | |
| 3 | 0***0 | Suspension, left | |
| 30 | 0***0 | O-ring 159x3 | |
| 32 | 0***0 | Cap screw M16x40 DIN912 | |
| 33 | 0***5 | Cap screw M8x25 DIN912 | |
| 34 | 0***5 | Hexagon screw M12x35 DIN933 | |
| 35 | 0***0 | Hexagon screw M16x1,5x50 DIN961 | |
| 36 | 0***5 | Hexagon screw M16x45 DIN933 | |
| 37 | 0***0 | Hexagon screw | |
| 38 | 0***6 | Countersunk bolt M6x16 DIN963 | |
| 39 | 0***0 | Hexagon screw M16x1,5x40 DIN961 | |
| 4 | 0***0 | Support | |
| 40 | 0***0 | Security nut VM16 DIN980 | |
| 41 | 0***0 | Washer 21 DIN125 | |
| 42 | 0***6 | Washer 16 DIN6796 | |
| 43 | 0***2 | Lock washer | |
| 47 | 0***5 | Seal ring A12x15,5 DIN7603 | |
| 5 | 8***0 | Exciter shaft | |
| 50 | 0***1 | Shaft | |
| 51 | 0***2 | Shaft stud | |
| 55 | 0***5 | Inner ring | |
| 6 | 0***3 | Cover | |
| 7 | 0***0 | Gear wheel motor | |
| 8 | 0***0 | Hydro motor |
