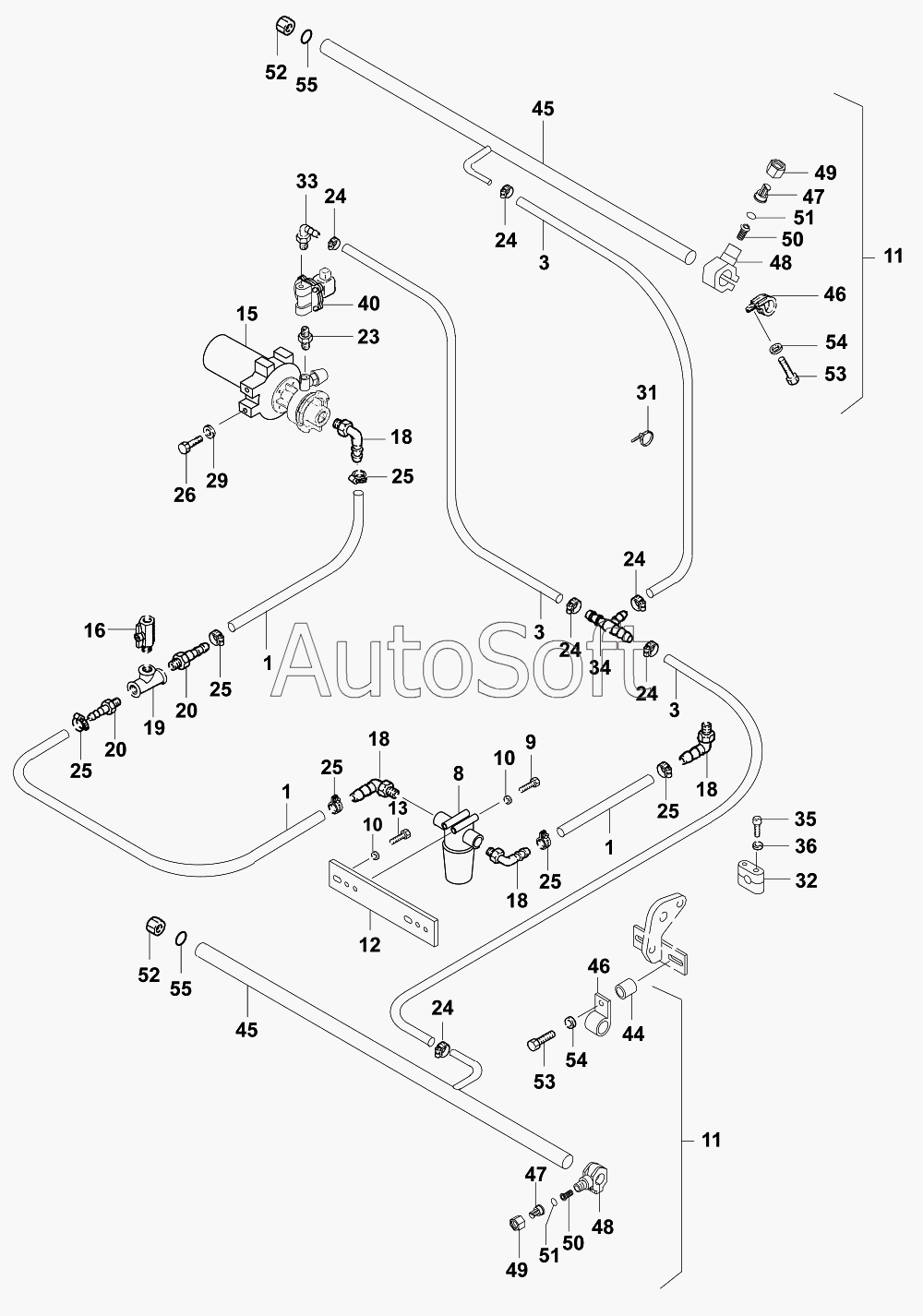

Каталог запасных частей к технике: JCB VMТ-270/280 (2005). Гидросистема/Pressure sprinkling 1000 mm
1
1
1
3
3
3
8
9
10
10
11
11
12
13
15
16
18
18
18
18
19
20
20
23
24
24
24
24
24
24
25
25
25
25
25
25
26
29
31
32
33
34
35
36
40
44
45
45
46
46
47
47
48
48
49
49
50
50
51
51
52
52
53
53
54
54
55
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87131/31003 | 8***3 | Pressure sprinkling, cpl. | |
| 1 | 0***1 | Hose 1300mm | |
| 10 | 0***8 | Washer 8,4 DIN7349 | |
| 11 | 8***0 | Sprinkler tube, cpl. | |
| 12 | 0***0 | Rail | |
| 13 | 0***0 | Hexagon screw M8x20 DIN933 | |
| 15 | 0***1 | Water pump | |
| 16 | 0***5 | Ball cock | |
| 18 | 0***1 | Hexagon nipple | |
| 19 | 0***9 | Union | |
| 20 | 0***1 | Nipple | |
| 23 | 0***8 | Nipple | |
| 24 | 0***9 | Hose clamp | |
| 25 | 0***9 | Hose clamp | |
| 26 | 0***6 | Hexagon screw M6x16 DIN933 | |
| 29 | 0***6 | Washer 6,4 DIN125 | |
| 3 | 0***0 | Hose 1000mm | |
| 31 | 0***2 | Hose clip | |
| 32 | 0***3 | Hose clamp | |
| 33 | 0***4 | Nipple | |
| 34 | 0***0 | T-Nipple | |
| 35 | 0***0 | Cap screw M6x30 DIN912 | |
| 36 | 0***6 | Washer 6,4 DIN433 | |
| 40 | 0***0 | Solenoid valve | |
| 44 | 0***5 | Spacer pipe | |
| 45 | 0***1 | Sprinkler tube | |
| 46 | 0***0 | Pipe clip | |
| 47 | 0***3 | Nozzle | |
| 48 | 0***4 | Clip | |
| 49 | 0***5 | Unio nut | |
| 50 | 0***6 | Screen | |
| 51 | 0***2 | Seal ring | |
| 52 | 0***0 | Cap | |
| 53 | 0***0 | Hexagon screw M8x60 DIN931 | |
| 54 | 0***8 | Washer 8,4 DIN125 | |
| 55 | 0***9 | Seal ring | |
| 8 | 0***0 | Water filter | |
| 9 | 0***5 | Hexagon screw M8x75 DIN933 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
