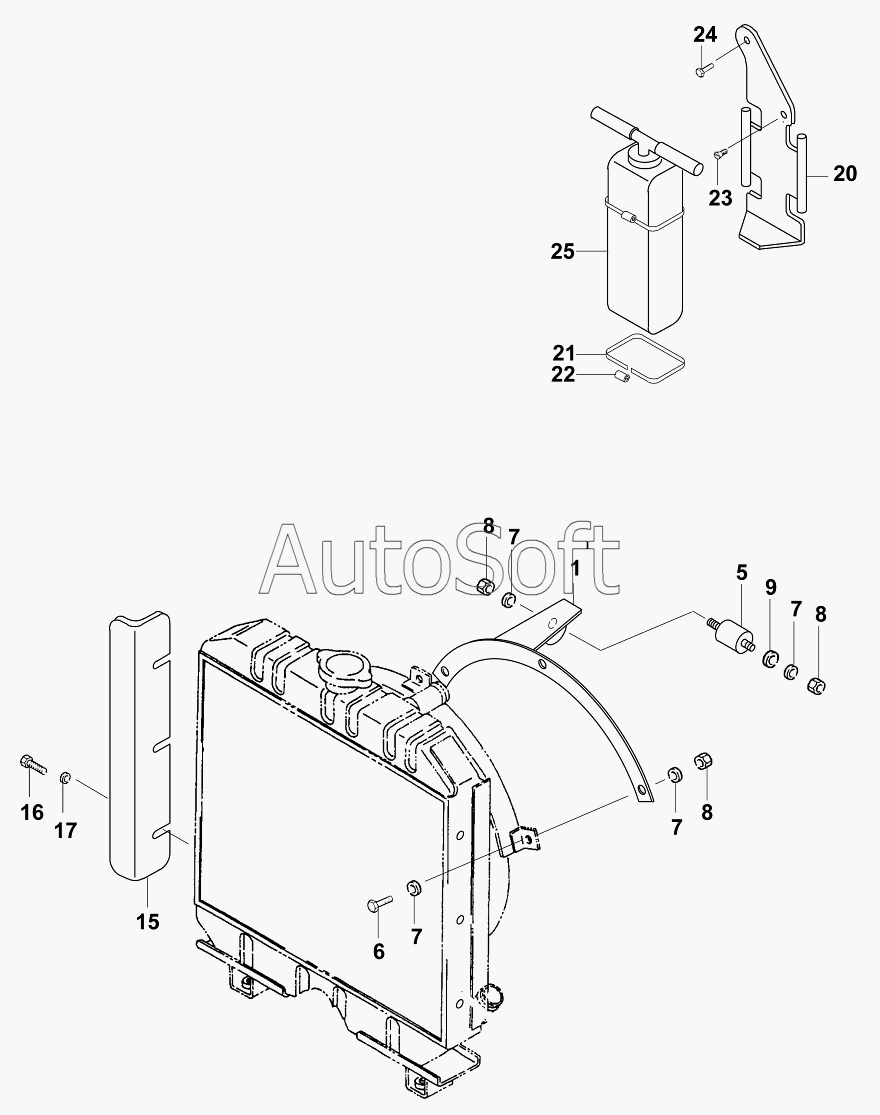

Каталог запасных частей к технике: JCB VM-1500-1601100 (2006). Установка радиатора
1
5
6
7
7
7
7
8
8
8
9
15
16
17
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85731/21200 | 8***0 | Support-Cooler | |
| 1 | 0***0 | Support, cpl. | |
| 15 | 0***0 | Holding angle | |
| 16 | 0***2 | Hexagon screw M6x12 DIN933 | |
| 17 | 0***6 | Washer 6 DIN6796 | |
| 20 | 0***5 | Tank support | |
| 21 | 0***8 | Band 400mm | |
| 22 | 0***0 | Closure | |
| 23 | 0***5 | Countersunk bolt M10x25 DIN7991 | |
| 24 | 0***0 | Hexagon screw M10x40 DIN933 | |
| 25 | 0***0 | Reserve tank | |
| 5 | 0***0 | Pad | |
| 6 | 0***0 | Hexagon screw M8x20 DIN933 | |
| 7 | 0***8 | Washer 8,4 DIN7349 | |
| 8 | 0***8 | Hexagon nut M8 DIN934 | |
| 9 | 0***8 | Washer 8 DIN6796 |
