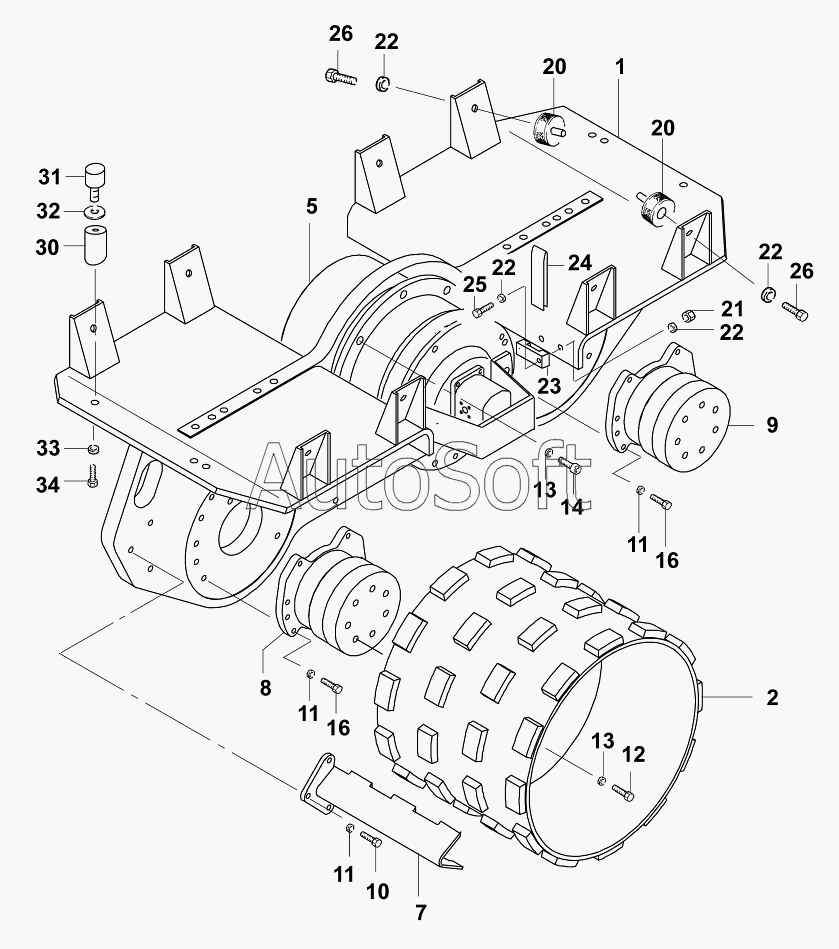

Каталог запасных частей к технике: JCB VM-1500-1601100 (2006). Нижняя часть
1
2
5
7
8
9
10
11
11
11
12
13
13
14
16
16
20
20
21
22
22
22
22
23
24
25
26
26
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85731/10000 | 8***0 | Lower section, cpl. 850 mm | |
| 1 | 0***0 | Path, cpl. | |
| 10 | 0***0 | Hexagon screw M12x30 DIN933 | |
| 11 | 0***6 | Lock washer | |
| 12 | 0***0 | Hexagon screw M16x40 DIN933 | |
| 13 | 0***7 | Washer | |
| 14 | 0***0 | Cap screw M16x50 DIN912 | |
| 16 | 0***0 | Hexagon screw M12x40 DIN933 | |
| 2 | 0***0 | Drum shell, 400mm | |
| 20 | 0***6 | Rubber pad | |
| 21 | 0***0 | Security nut VM12 DIN980 | |
| 22 | 0***2 | Washer 12 DIN 6796 | |
| 23 | 0***0 | Clamp | |
| 24 | 0***1 | Mounting band | |
| 25 | 0***0 | Hexagon screw M12x60 DIN933 | |
| 26 | 0***5 | Hexagon screw M12x25 DIN933 | |
| 30 | 0***0 | Support | |
| 31 | 0***0 | Rubber pad | |
| 32 | 0***0 | Washer | |
| 33 | 0***2 | Washer 12 DIN 6796 | |
| 34 | 0***5 | Hexagon screw M12x25 DIN933 | |
| 5 | 8***0 | Vibrator, cpl. | |
| 7 | 0***0 | Scraper 400mm | |
| 8 | 0***0 | Hydro motor | |
| 9 | 0***0 | Hydro motor |
