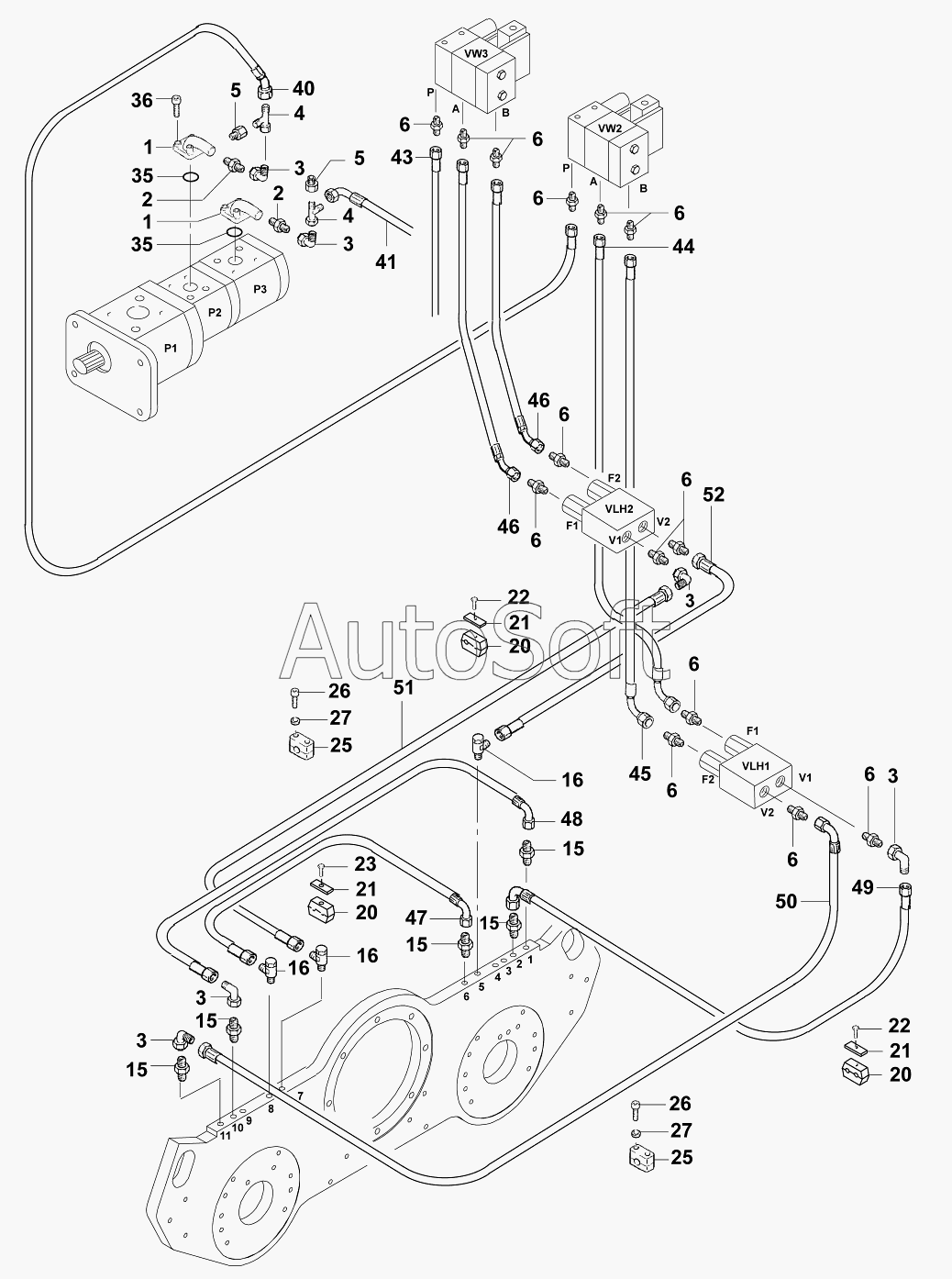

Каталог запасных частей к технике: JCB VM-1500-1601100 (2006). Трубопроводы
1
1
2
2
3
3
3
3
3
3
4
4
5
5
6
6
6
6
6
6
6
6
6
6
6
15
15
15
15
15
16
16
16
20
20
20
21
21
21
22
22
23
25
25
26
26
27
27
35
35
36
40
41
43
44
45
46
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85731/73100 | 8***0 | Propulsion | |
| 1 | 0***2 | Flange incl. 12,13 | |
| 15 | 0***9 | Nipple | |
| 16 | 0***2 | Nipple | |
| 2 | 0***0 | Nipple | |
| 20 | 0***8 | Hose clamp | |
| 21 | 0***2 | Cover plate | |
| 22 | 0***5 | Hexagon screw M8x35 DIN933 | |
| 23 | 0***5 | Hexagon screw M8x45 DIN933 | |
| 25 | 0***8 | Hose clamp | |
| 26 | 0***5 | Cap screw M6x25 DIN912 | |
| 27 | 0***6 | Washer 6,4 DIN433 | |
| 3 | 0***0 | Nipple | |
| 35 | 0***6 | O-ring | |
| 36 | 0***0 | Cap screw M6x20 DIN912 | |
| 4 | 0***0 | Nipple | |
| 40 | 0***3 | Hose 500mm | |
| 41 | 0***0 | Hose 520mm | |
| 42 | 0***2 | Hose 720mm | |
| 43 | 0***9 | Hose 750mm | |
| 44 | 0***4 | Hose 390mm | |
| 45 | 0***8 | Hose 320mm | |
| 46 | 0***0 | Hose 460mm | |
| 47 | 0***2 | Hose 720mm | |
| 48 | 0***6 | Hose 1100mm | |
| 49 | 0***9 | Hose 660mm | |
| 5 | 0***8 | Union | |
| 50 | 0***3 | Hose 1620mm | |
| 51 | 0***0 | Hose 1720mm | |
| 52 | 0***4 | Hose 1170mm | |
| 6 | 0***9 | Nipple |
