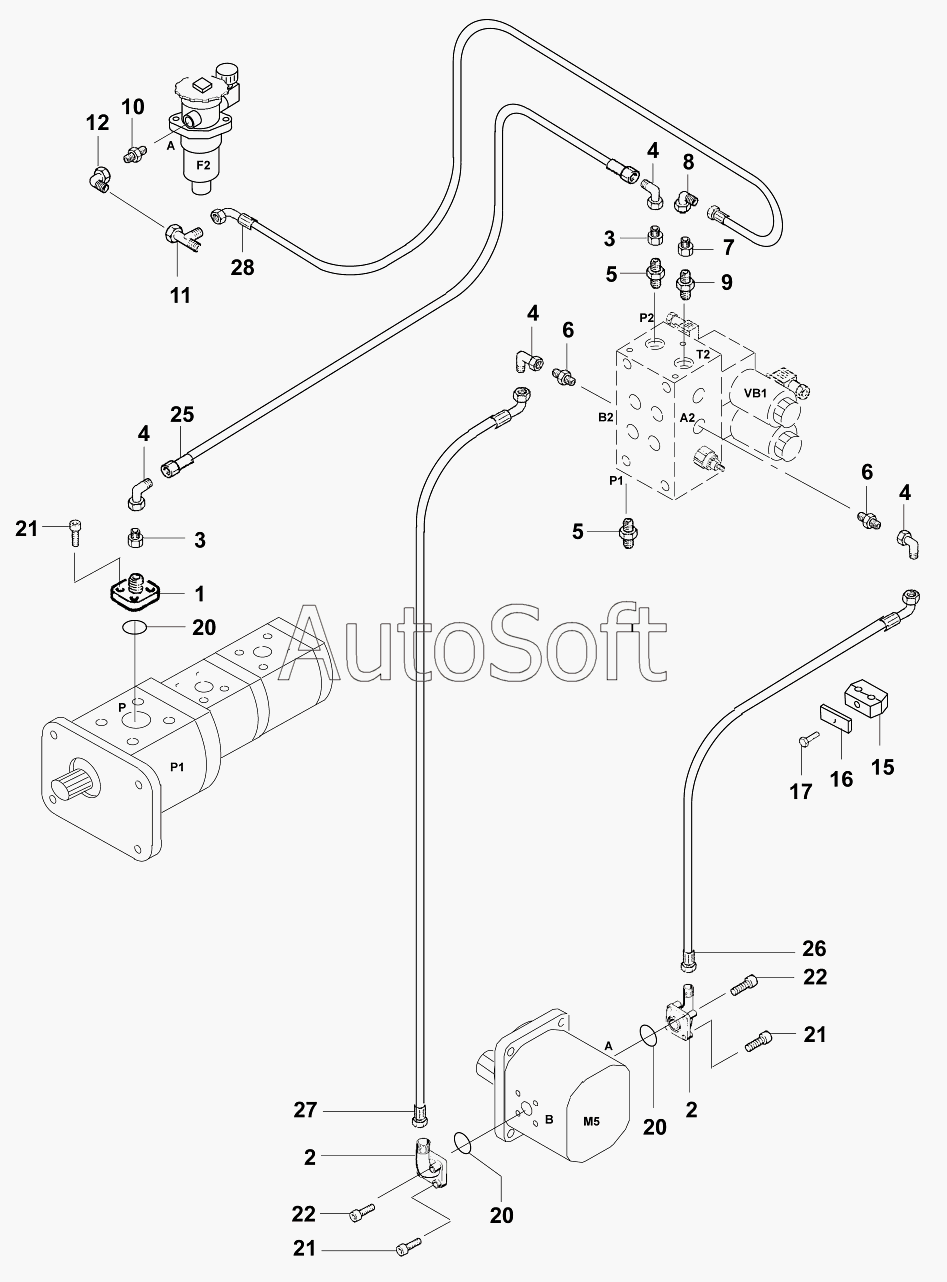

Каталог запасных частей к технике: JCB VM-1500-1601100 (2006). Трубопроводы
1
2
2
3
3
4
4
4
4
5
5
6
6
7
8
9
10
11
12
15
16
17
20
20
20
21
21
21
22
22
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85731/72200 | 8***0 | Drive | |
| 1 | 0***9 | Union incl. 20,21 | |
| 10 | 0***8 | Nipple | |
| 11 | 0***8 | Nipple | |
| 12 | 0***8 | Union | |
| 15 | 0***5 | Hose clamp | |
| 16 | 0***0 | Cover plate | |
| 17 | 0***5 | Hexagon screw M8x45 DIN933 | |
| 2 | 0***2 | Union | |
| 20 | 0***3 | O-ring | |
| 21 | 0***2 | Cap screw M6x22 DIN912 | |
| 22 | 0***5 | Cap screw M6x35 DIN912 | |
| 25 | 0***0 | Hose 760mm | |
| 26 | 0***6 | Hose 1130mm | |
| 27 | 0***6 | Hose 1240mm | |
| 28 | 0***6 | Hose 480mm | |
| 3 | 0***2 | Union | |
| 4 | 0***2 | Nipple | |
| 5 | 0***5 | Nipple | |
| 6 | 0***2 | Nipple | |
| 7 | 0***5 | Union | |
| 8 | 0***5 | Nipple | |
| 9 | 0***8 | Nipple |
