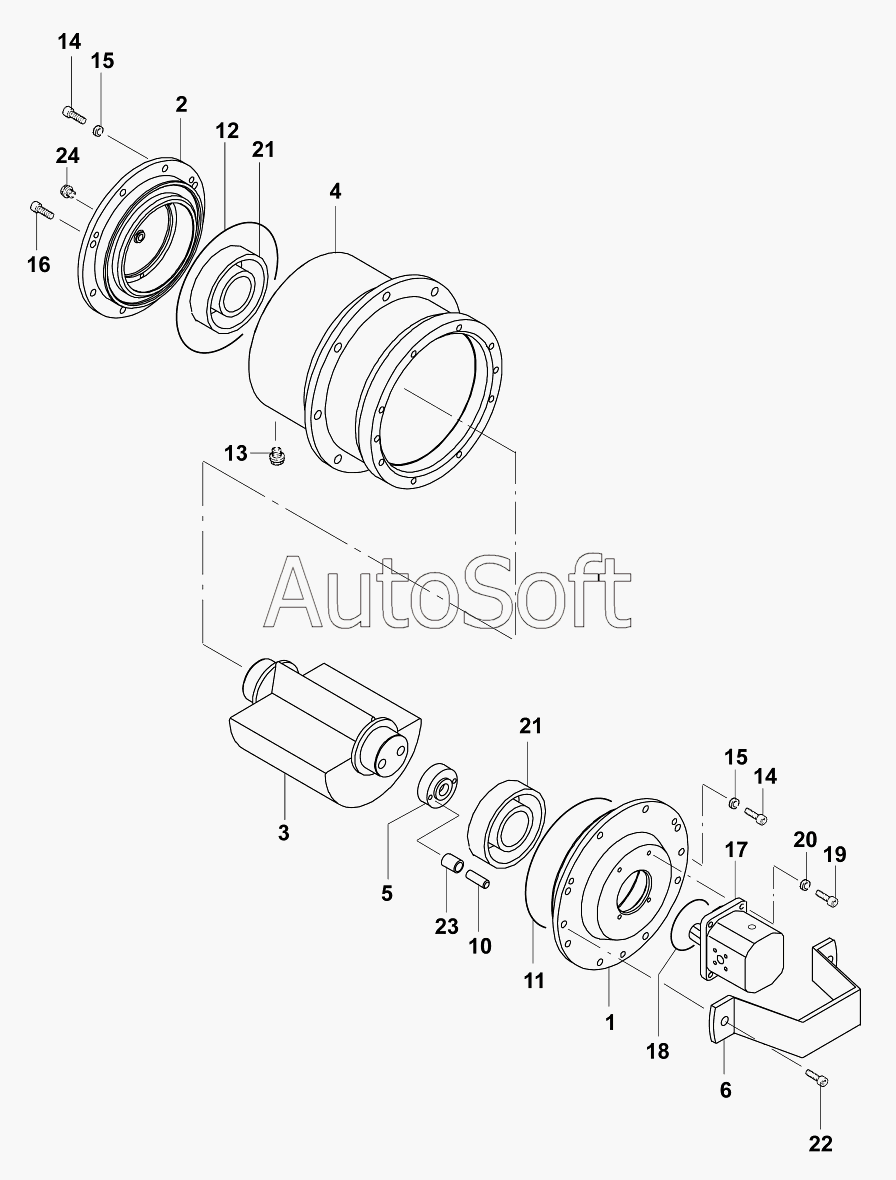

Каталог запасных частей к технике: JCB VM-1500-1601100 (2006). Вибратор
1
2
3
4
5
6
10
11
12
13
14
14
15
15
16
17
18
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85731/10500 | 8***0 | Vibrator, cpl. | |
| 1 | 0***1 | Cover, open | |
| 10 | 0***6 | Parallel pin 10x6x36 DIN6325 | |
| 11 | 0***0 | O-ring 260x5 | |
| 12 | 0***0 | O-ring 238x5 | |
| 13 | 0***0 | Screw plug | |
| 14 | 0***5 | Cap screw M12x35 DIN912 | |
| 15 | 0***6 | Lock washer | |
| 16 | 0***0 | Cap screw M8x10 DIN912 | |
| 17 | 0***0 | Gear wheel motor | |
| 18 | 0***0 | O-ring 80x2 | |
| 19 | 0***5 | Cap screw M8x25 DIN912 | |
| 2 | 0***2 | Cover | |
| 20 | 0***8 | Washer 8,4 DIN125 | |
| 21 | 0***1 | Cylindrical roller bearing | |
| 22 | 0***0 | Cap screw M12x40 DIN912 | |
| 23 | 0***0 | Clamping bushing | |
| 24 | 0***5 | Screw plug | |
| 3 | 0***3 | Exciter shaft | |
| 4 | 0***0 | Housing | |
| 5 | 0***5 | Coupling disc | |
| 6 | 0***6 | Protective structure |
