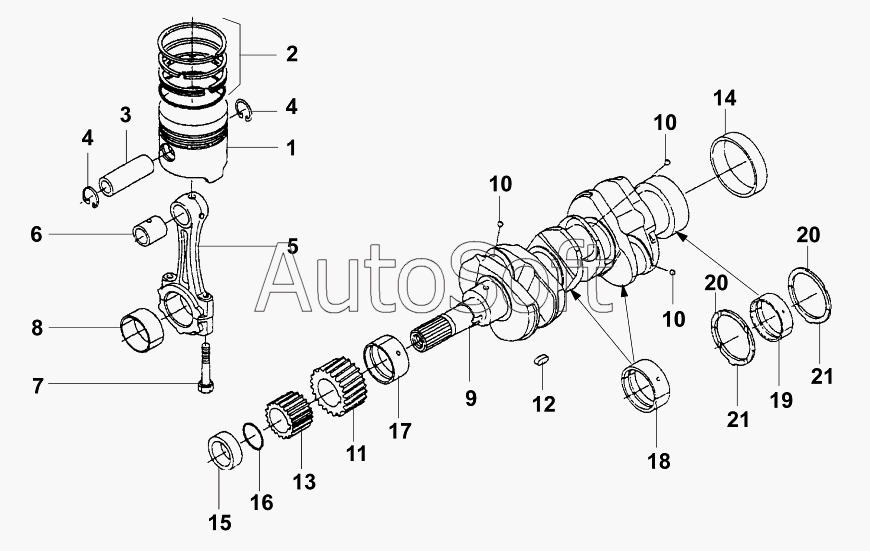

Каталог запасных частей к технике: JCB VM-1500-1601300 (2006). Вал коленчатый, поршень
1
1
2
2
3
4
4
5
6
7
8
8
8
9
10
10
10
11
12
13
14
15
16
17
17
17
18
18
18
19
19
19
20
20
20
20
20
20
21
21
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Piston Standard | |
| 1 | 0***6 | Piston +0,5mm | |
| 10 | 0***1 | Ball | |
| 11 | 0***8 | Gear wheel | |
| 12 | 0***9 | Parallel key | |
| 13 | 0***0 | Gear wheel | |
| 14 | 0***1 | Sleeve | |
| 15 | 0***2 | Collar | |
| 16 | 0***3 | O-ring | |
| 17 | 0***4 | Bushing Standard | |
| 17 | 0***5 | Bushing -0,2mm | |
| 17 | 0***6 | Bushing -0,4mm | |
| 18 | 0***7 | Bushing Standard | |
| 18 | 0***8 | Bushing -0,2mm | |
| 18 | 0***9 | Bushing -0,4mm | |
| 19 | 0***0 | Ring Standard | |
| 19 | 0***1 | Ring +0,2mm | |
| 19 | 0***2 | Ring +0,4mm | |
| 2 | 0***7 | Piston ring set Standard | |
| 2 | 0***8 | Piston ring set +0,5mm | |
| 20 | 0***7 | Ring Standard | |
| 20 | 0***3 | Ring +0,2mm | |
| 20 | 0***4 | Ring +0,4mm | |
| 21 | 0***0 | Ring Standard | |
| 21 | 0***1 | Ring +0,2mm | |
| 21 | 0***2 | Ring +0,4mm | |
| 3 | 0***9 | Piston pin | |
| 4 | 0***0 | Retaining ring | |
| 5 | 0***1 | Conecting rod incl. 6-8 | |
| 6 | 0***2 | Bushing | |
| 7 | 0***3 | Screw | |
| 8 | 0***4 | Bearing Standard | |
| 8 | 0***5 | Bearing -0,2mm | |
| 8 | 0***6 | Bearing -0,4mm | |
| 9 | 0***7 | Crankshaft, cpl. incl. 10-14 |
